核心特性与优势
- 多个型号覆盖超宽带频率范围（例如 0.5–2GHz、1–4GHz、2–8GHz、6–18GHz），可满足多样化应用需求，同时减少元器件种类并简化系统设计。
- 极低插入损耗（典型值 < 0.4 dB），可最大限度提升信号传输效率，同时增强系统信噪比（SNR）和动态范围。
- 出色的隔离度（典型值 > 20 dB），可有效防止发射信号泄漏至接收端，保护敏感元器件，并显著提升整体系统性能。
- 具备高功率承受能力，可选择高平均功率（数百 watts）和峰值功率（kilowatts）方案，确保在严苛的高功率环境中稳定可靠运行。
- 优异的 VSWR（典型值 < 1.25），确保良好的阻抗匹配，减少信号反射，并保障可靠的信号完整性。
- 坚固的同轴结构，配备标准接口（例如 SMA、N-type、TNC）和气密封装外壳，可在严苛环境中提供强屏蔽性能和机械强度。
- 在宽温度范围内具备出色的温度稳定性（例如 -55°C 至 +85°C），确保在多种气候条件下保持可靠性能。
典型应用
- 雷达系统：用作发射/接收（T/R）开关，保护接收机免受高功率发射脉冲影响。
- 无线通信系统：在功率放大器（PA）和天线之间分离发射与接收信号，提高系统容量和灵敏度。
- 测试与测量设备：与信号源、频谱分析仪和网络分析仪配合使用，保护昂贵仪器免受反射信号影响。
- 电子对抗（ECM）系统：在干扰和侦察系统中实现信号路由与隔离。
- 卫星通信：用于信号合路与分路，确保上行链路和下行链路之间的隔离。
电气性能表与产品外观

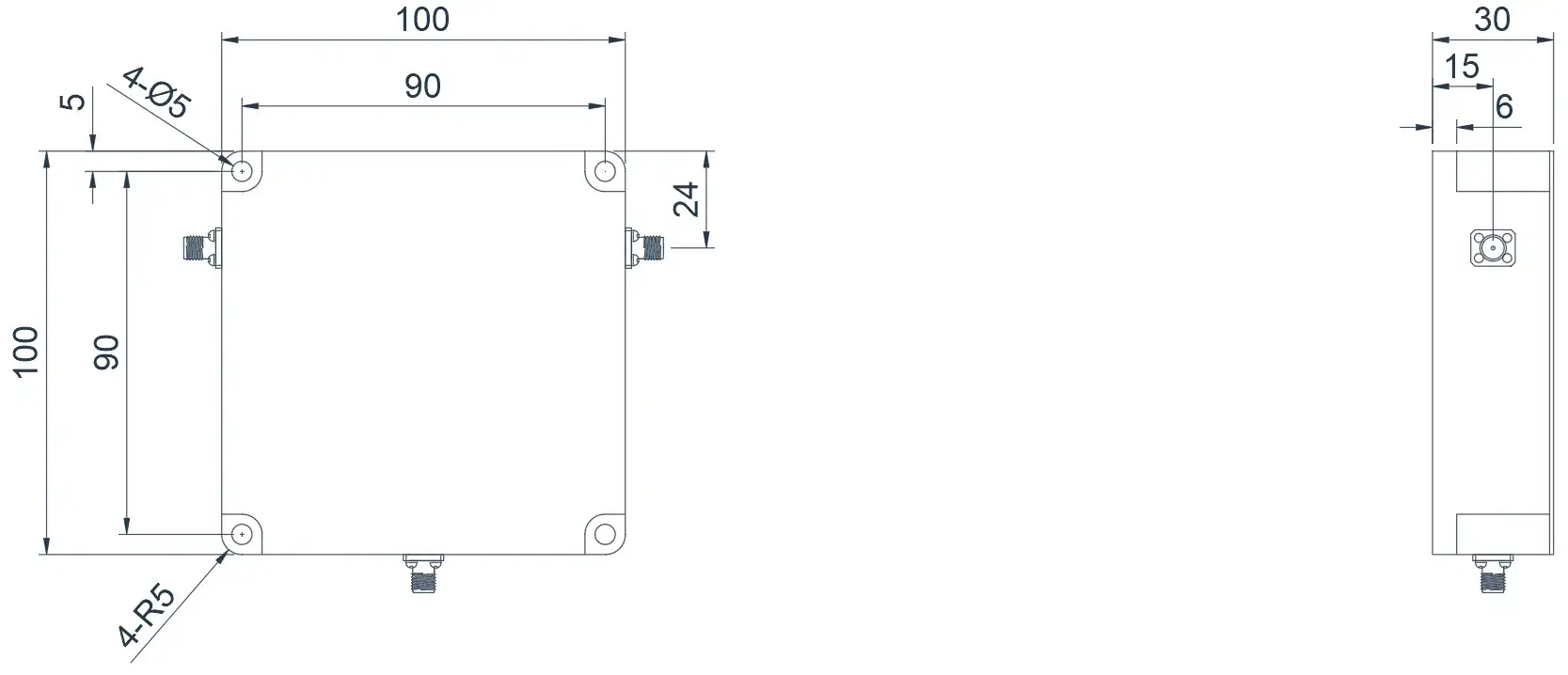

0.1~0.4GHz 宽带同轴环行器
产品概览
以下产品为宽带同轴环行器，覆盖从 VHF 到 UHF 频段的频率范围，最大相对带宽可达 40%。可根据频段要求进行定制。
型号
频率(GHz)
最大带宽
插入损耗(dB) 最大值
隔离度(dB) 最小值
VSWR 最大值
连接器
工作温度(℃)
峰值/连续波/反射功率(Watt)
方向
HCCTA01T04G-B⬇
0.1~0.4
40%
0.6
15
1.5
SMA
-55~+85℃
1000/100
Clockwise
HCCTB01T04G-B⬇
0.1~0.4
40%
0.6
15
1.5
SMA
-55~+85℃
1000/100
Counter Clockwise

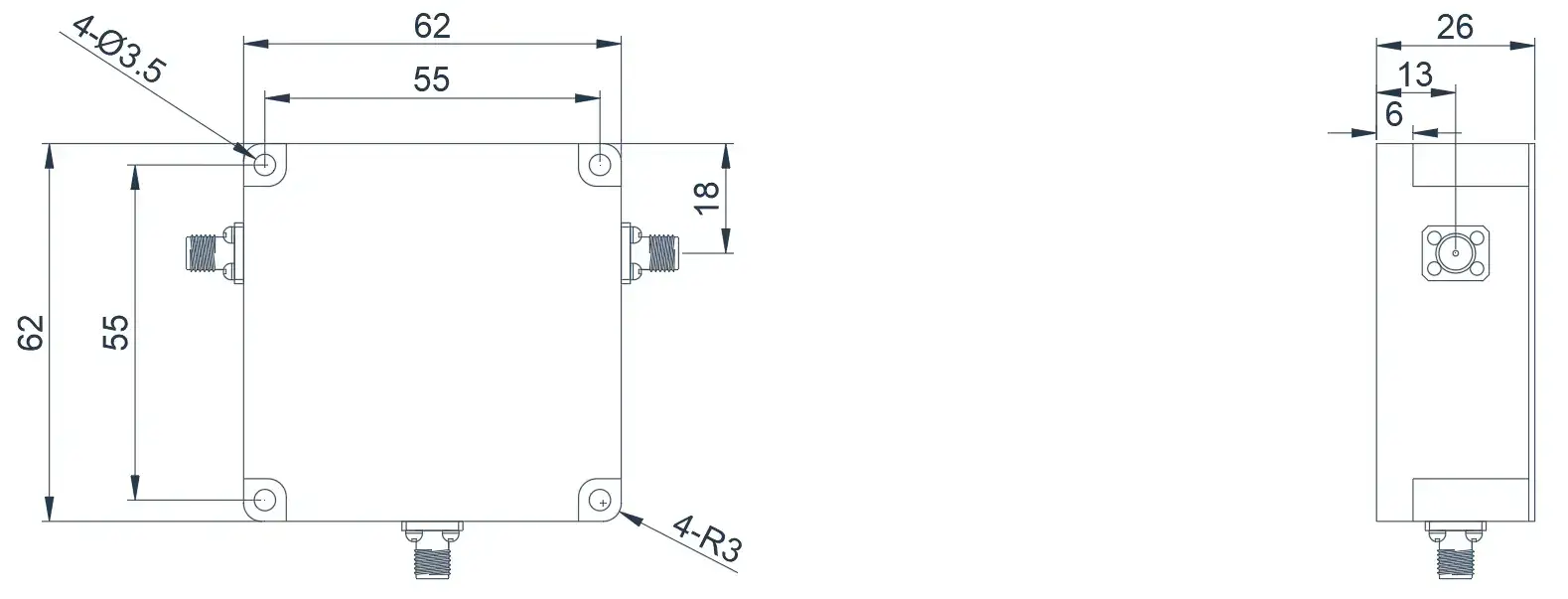

0.3~0.6GHz 宽带同轴环行器
产品概览
以下产品为宽带同轴环行器，覆盖 UHF 频段的频率范围，最大相对带宽可达 40%。可根据频段要求进行定制。
型号
频率(GHz)
最大带宽
插入损耗(dB) 最大值
隔离度(dB) 最小值
VSWR 最大值
连接器
工作温度(℃)
峰值/连续波/反射功率(Watt)
方向
HCCTA03T06G-B⬇
0.3~0.6
40%
0.6
15
1.5
SMA
-55~+85℃
1000/100
Clockwise
HCCTB03T06G-B⬇
0.3~0.6
40%
0.6
15
1.5
SMA
-55~+85℃
1000/100
Counter Clockwise

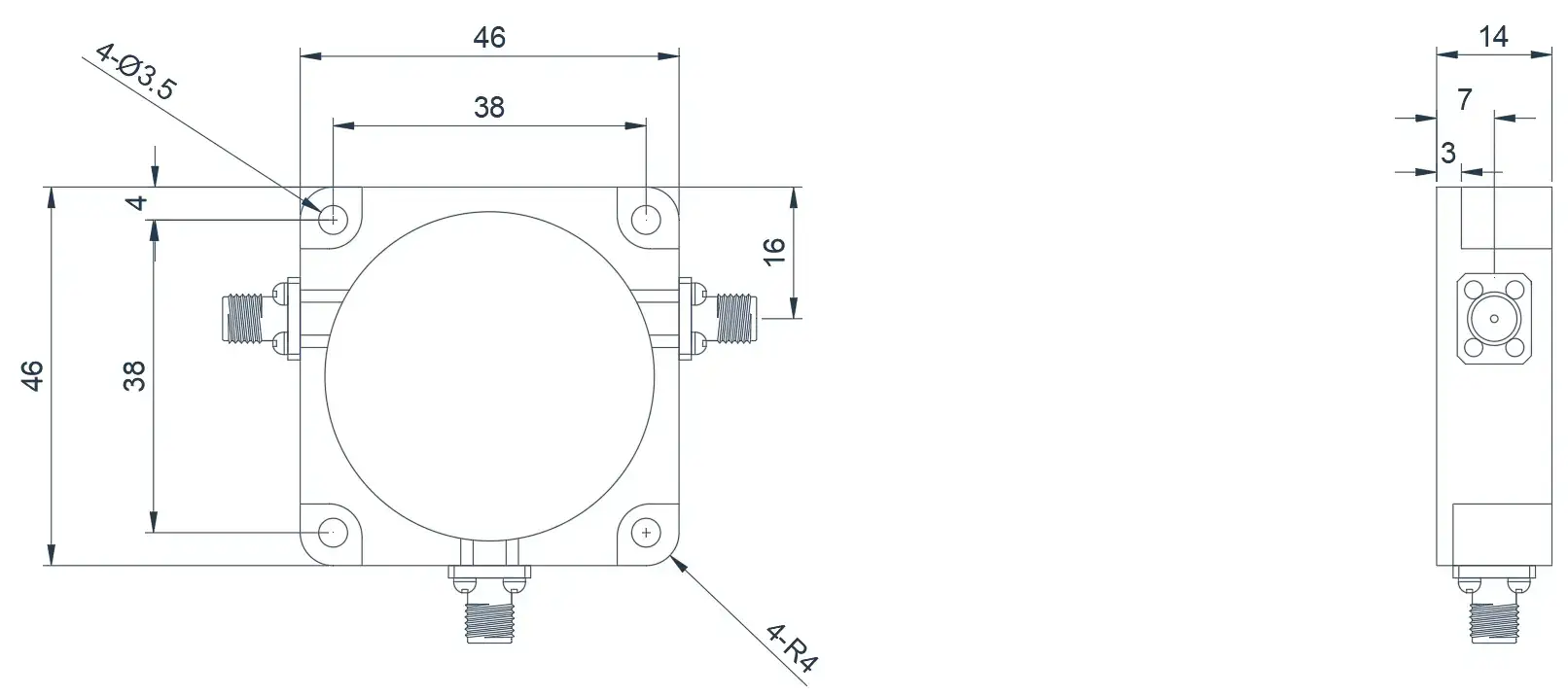

0.5~1.0GHz 宽带同轴环行器
产品概览
以下产品为宽带同轴环行器，覆盖 UHF 频段的频率范围，最大相对带宽可达 40%。可根据频段要求进行定制。
型号
频率(GHz)
最大带宽
插入损耗(dB) 最大值
隔离度(dB) 最小值
VSWR 最大值
连接器
工作温度(℃)
峰值/连续波/反射功率(Watt)
方向
HCCTA05T10G-B⬇
0.5~1.0
40%
0.6
15
1.5
SMA
-55~+85℃
1000/100
Clockwise
HCCTB05T10G-B⬇
0.5~1.0
40%
0.6
15
1.5
SMA
-55~+85℃
1000/100
Counter Clockwise
1.0~2.0GHz 宽带同轴环行器
产品概览
以下产品为宽带同轴环行器，覆盖整个 L-band 频率范围。可根据频段要求进行定制。
型号
频率(GHz)
最大带宽
插入损耗(dB) 最大值
隔离度(dB) 最小值
VSWR 最大值
连接器
工作温度(℃)
峰值/连续波/反射功率(Watt)
方向
HCCTA10T20G-B⬇
1.0~2.0
FULL
0.7(1.0)
16(14)
1.5(1.6)
SMA
-20~+60℃
-/100
Clockwise
HCCTB10T20G-B⬇
1.0~2.0
FULL
0.7(1.0)
16(14)
1.5(1.6)
SMA
-20~+60℃
-/100
Counter Clockwise

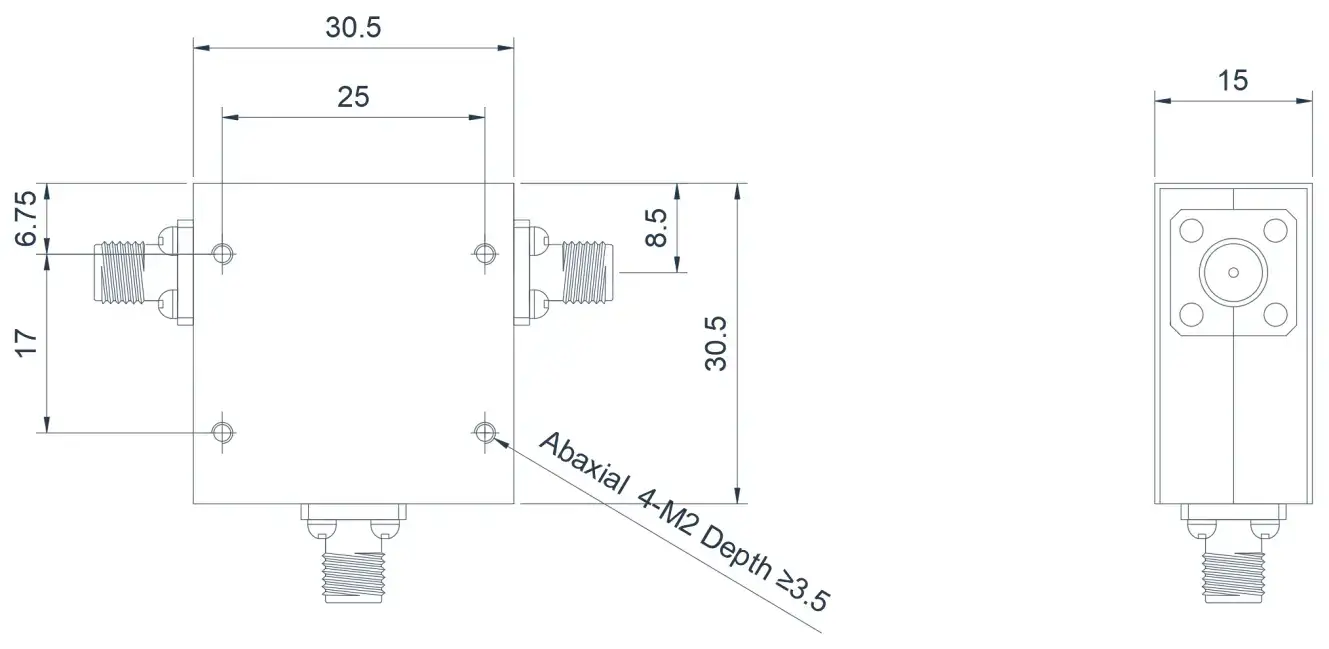

2.0~6.0GHz 宽带同轴环行器
产品概览
以下产品为宽带同轴环行器，覆盖从 S 到 C 频段的频率范围，最大相对带宽可达 100%。可根据频段要求进行定制。
型号
频率(GHz)
最大带宽
插入损耗(dB) 最大值
隔离度(dB) 最小值
VSWR 最大值
连接器
工作温度(℃)
峰值/连续波/反射功率(Watt)
方向
HCCTA20T40G-B⬇
2.0~4.0
FULL
0.5(0.8)
17(15)
1.35(1.4)
SMA
-55~+85℃
-/80
Clockwise
HCCTB20T40G-B⬇
2.0~4.0
FULL
0.5(0.8)
17(15)
1.35(1.4)
SMA
-55~+85℃
-/80
Counter Clockwise
HCCTA20T60G-B⬇
2.0~6.0
FULL
1(1.2)
11(10)
1.7
SMA
-55~+85℃
-/80
Clockwise
HCCTB20T60G-B⬇
2.0~6.0
FULL
1(1.2)
11(10)
1.7
SMA
-55~+85℃
-/80
Counter Clockwise

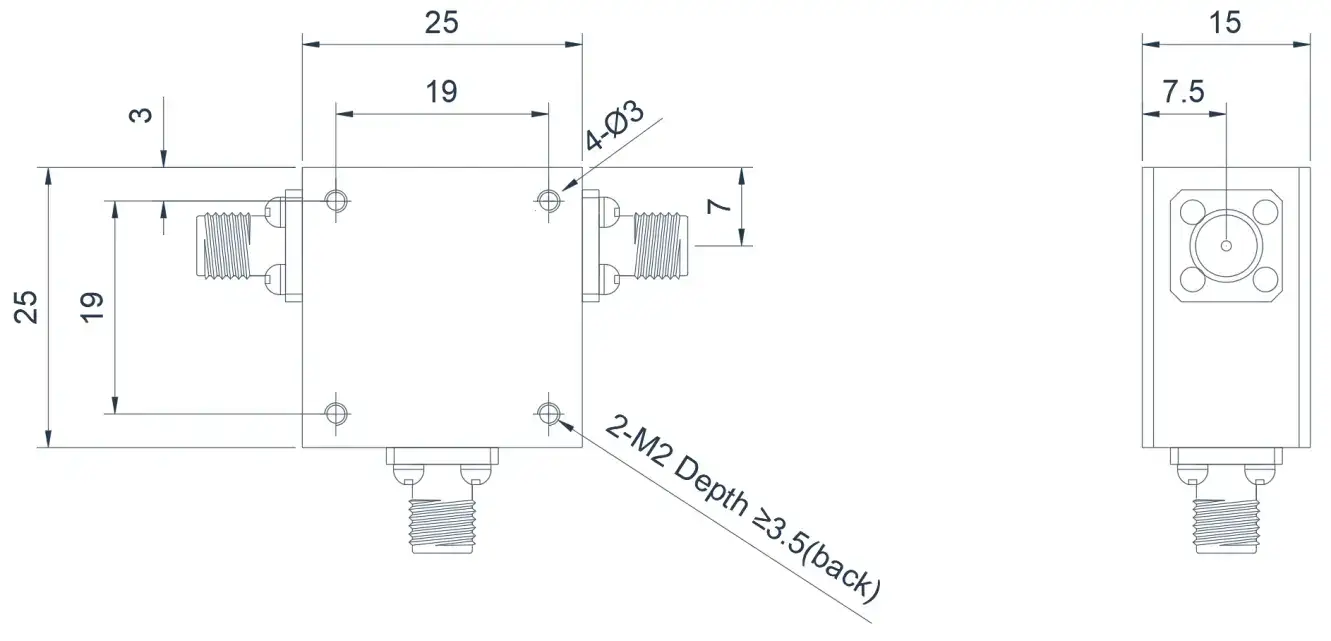

3.0~6.0GHz 宽带同轴环行器
产品概览
以下产品为宽带同轴环行器，覆盖从 S 到 C 频段的频率范围，最大相对带宽可达 66.66%。可根据频段要求进行定制。
型号
频率(GHz)
最大带宽
插入损耗(dB) 最大值
隔离度(dB) 最小值
VSWR 最大值
连接器
工作温度(℃)
峰值/连续波/反射功率(Watt)
方向
HCCTA30T60G-B⬇
3.0~6.0
FULL
0.6
16.0
1.35
SMA
-40~+70℃
100/100
Clockwise
HCCTB30T60G-B⬇
3.0~6.0
FULL
0.6
16.0
1.35
SMA
-40~+70℃
100/100
Counter Clockwise

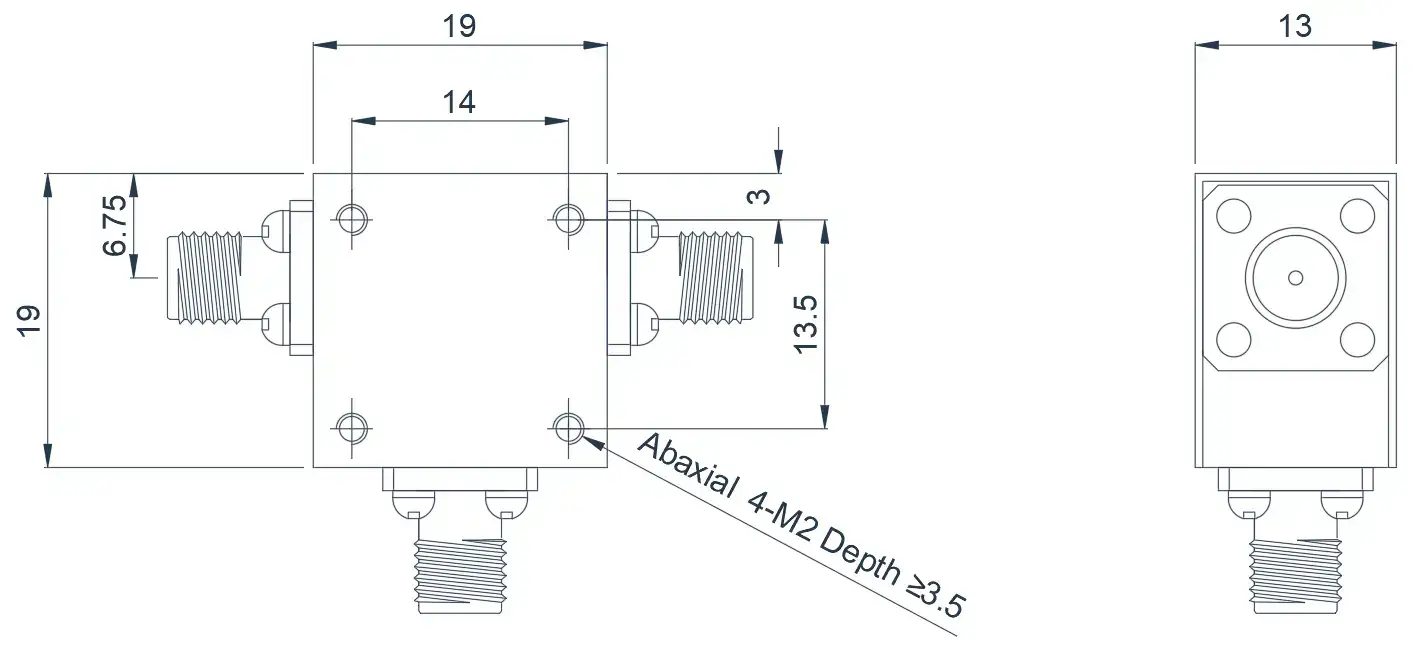

4.0~8.0GHz 宽带同轴环行器
产品概览
以下产品为宽带同轴环行器，覆盖整个 C-band 频率范围。可根据频段要求进行定制。
型号
频率(GHz)
最大带宽
插入损耗(dB) 最大值
隔离度(dB) 最小值
VSWR 最大值
连接器
工作温度(℃)
峰值/连续波/反射功率(Watt)
方向
HCCTA40T80G-B⬇
4.0~8.0
FULL
0.5
17
1.35
SMA
-55~+85℃
-/80
Clockwise
HCCTB40T80G-B⬇
4.0~8.0
FULL
0.5
17
1.35
SMA
-55~+85℃
-/80
Counter Clockwise

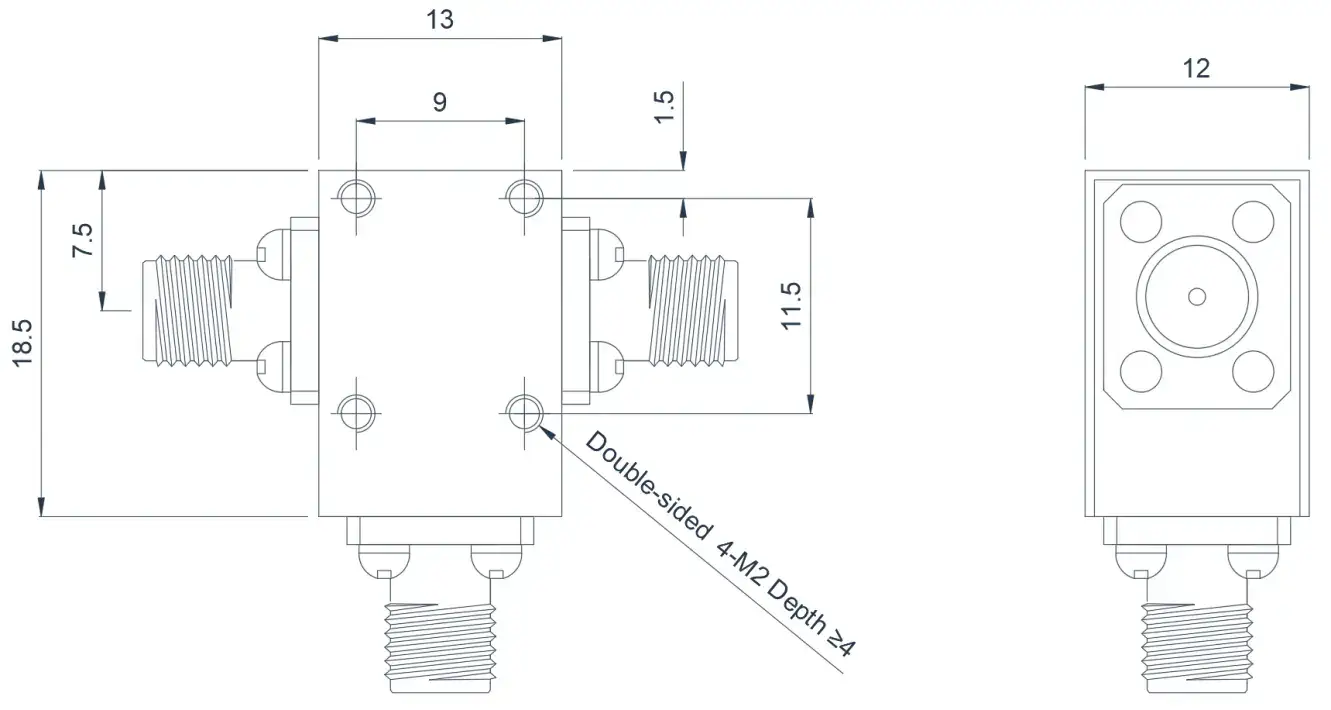

6.0~18.0GHz 宽带同轴环行器
产品概览
以下产品为宽带同轴环行器，覆盖从 C 到 Ku 频段的频率范围，最大相对带宽可达 100%。可根据频段要求进行定制。
型号
频率(GHz)
最大带宽
插入损耗(dB) 最大值
隔离度(dB) 最小值
VSWR 最大值
连接器
工作温度(℃)
峰值/连续波/反射功率(Watt)
方向
HCCTA60T180G-B⬇
6.0~18.0
FULL
1.2
11
1.7
SMA
-55~+85℃
50/20
Clockwise
HCCTB60T180G-B⬇
6.0~18.0
FULL
1.2
11
1.7
SMA
-55~+85℃
50/20
Counter Clockwise

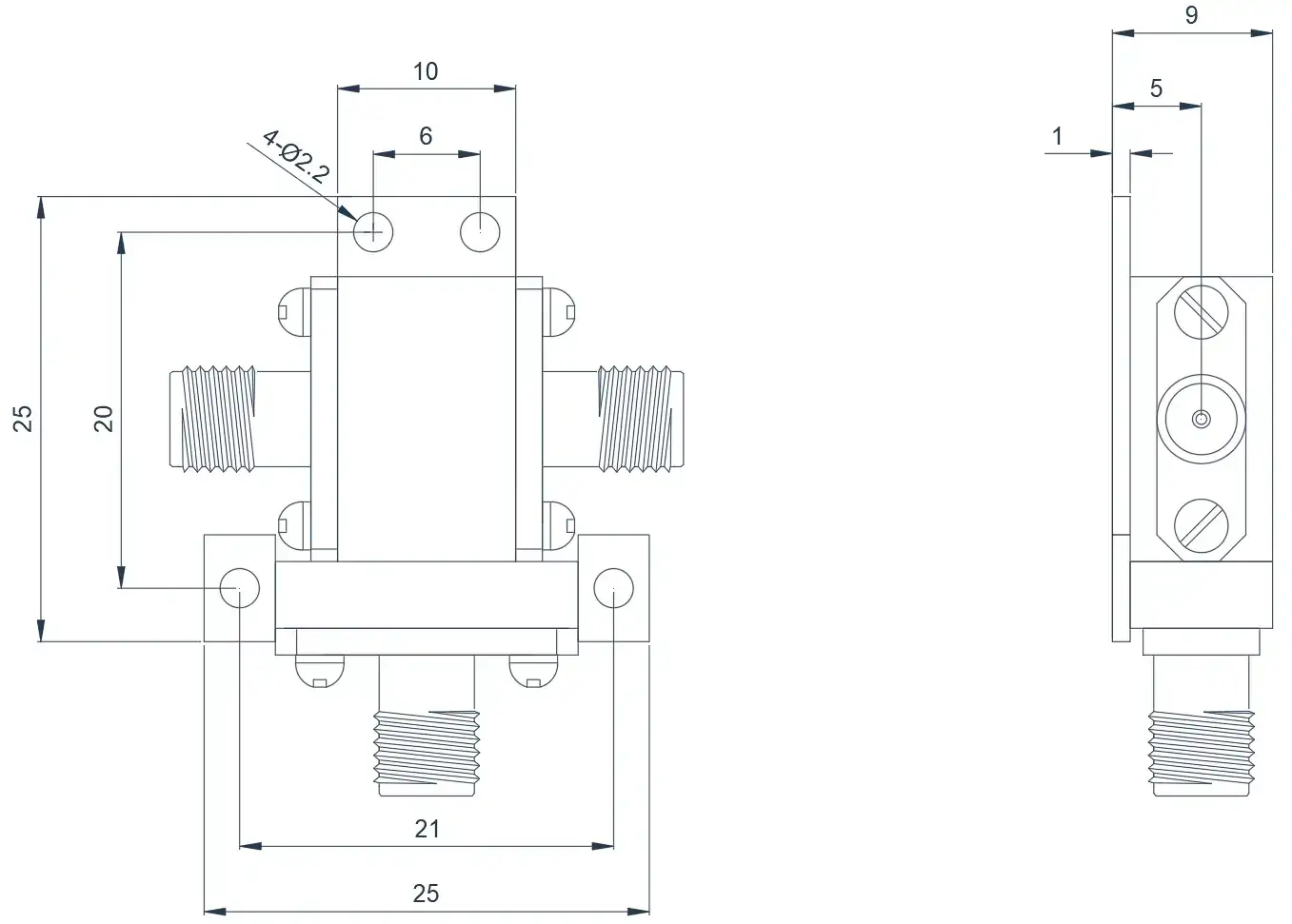

18.0~26.5GHz 宽带同轴环行器
产品概览
以下产品为宽带同轴环行器，覆盖整个 K-band 频率范围。可根据频段要求进行定制。
型号
频率(GHz)
最大带宽
插入损耗(dB) 最大值
隔离度(dB) 最小值
VSWR 最大值
连接器
工作温度(℃)
峰值/连续波/反射功率(Watt)
方向
HCCTA180T265G-B⬇
18.0~26.5
FULL
1.0
14
1.5
2.92-K
-55~+85℃
20/5
Clockwise
HCCTB180T265G-B⬇
18.0~26.5
FULL
1.0
14
1.5
2.92-K
-55~+85℃
20/5
Counter Clockwise
关于 HzBeat
HzBeat 是一家领先的 RF 元器件制造商，专注于 RF 环行器和隔离器；作为 RF 环行器和隔离器（20MHz–200GHz）的全球供应商，我们提供微带、带线、同轴和波导解决方案，服务于通信系统、雷达、卫星和医学成像等应用。
如需详细技术文档、样品申请或定制需求，请随时联系我们。—— 我们将在 24 小时内回复，确保您获得适合设计需求的精准解决方案。
定制与选择指南
- 工作频段:确保其覆盖系统所需的全部频率。
- 功率承受能力:根据系统发射功率（平均功率和峰值功率）进行选择，并预留一定余量。
- 性能要求:明确插入损耗、隔离度以及 VSWR/回波损耗的具体要求。
- 环境条件:考虑工作温度范围、振动、湿度等。
- 成本与交期:在满足性能要求的同时，平衡成本和项目周期。
为什么选择我们的产品
- 深厚的技术实力:我们在铁氧体材料和微波磁学领域拥有 18 年以上的研发经验。
- 全自动化生产线:确保每一个产品单元都具备一致的卓越品质与可靠性。
- 专业应用支持:我们的工程团队可及时提供技术选型、定制和故障分析服务。
- 有竞争力的价格与交期:规模化生产带来的成本优势，使我们能够快速响应您的订单。
