宽带同轴隔离器

定制设计

  • 宽带同轴隔离器是射频和微波系统中的关键元器件，旨在同轴传输线内的宽频率范围内提供高隔离度和高效的信号保护。
联系我们
宽带同轴隔离器

核心特性与优势

  • 宽带高性能：单个器件可覆盖多个频段，简化系统设计并降低成本。
  • 高可靠性：全密封结构、无源工作、寿命长且性能稳定。
  • 低插入损耗，高隔离度：提供出色的单向传输特性。
  • 优异的 VSWR：与系统良好匹配，可最大限度减少信号反射。
  • 宽范围功率承受能力：可提供适用于不同应用需求和功率等级的型号。
  • 结构坚固，易于集成：同轴结构便于安装和连接。

典型应用

  • 移动通信基站：保护收发信机的末级功率放大器；是基站射频单元中的关键元器件。
  • 微波/毫米波中继系统：确保长距离通信链路的稳定性。
  • 测试与测量设备：保护信号源和频谱分析仪的输出端口，提高测量精度。
  • 雷达系统：保护发射/接收（T/R）模块内的高功率传输链路。
  • 卫星通信设备：确保上行链路中的稳定传输。
  • 无线宽带接入系统。

电气性能表与产品外观

0.1~0.4GHz 宽带同轴隔离器

产品概览

以下产品为宽带同轴隔离器，覆盖从 VHF 到 UHF 频段的频率范围，最大相对带宽可达 40%。可根据频段要求进行定制。

型号 频率 (GHz) BW Max Insertion loss(dB) Max Isolation(dB)Min VSWR Max 连接器 operating temperature(℃) PK/CW/RP(Watt) 方向
HCITA01T04G-B⬇ 0.1~0.4 10% 0.6 15 1.5 SMA -55~+85℃ 1000/100/15 CW/CCW

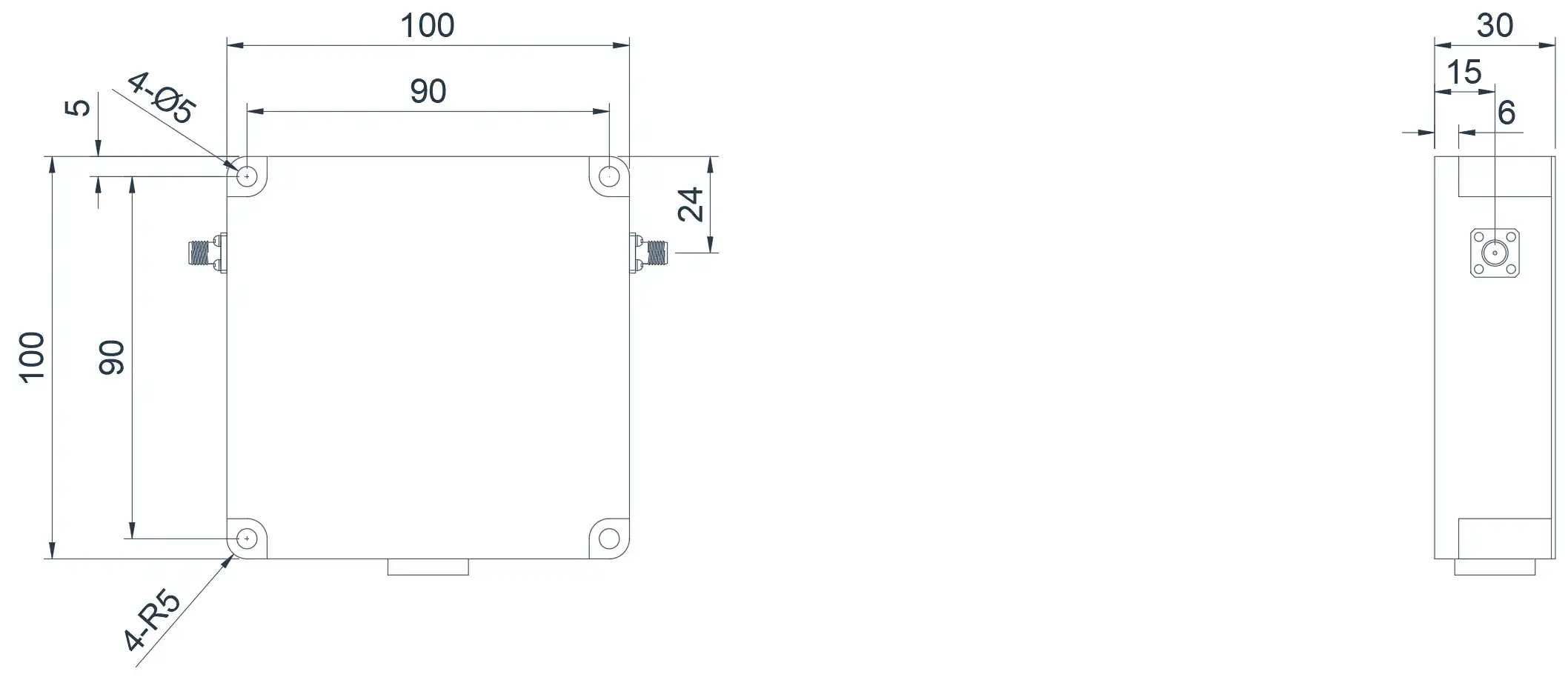

0.1~0.4GHz 宽带同轴隔离器外观
0.3~0.6GHz 宽带同轴隔离器

产品概览

以下产品为宽带同轴隔离器，覆盖 UHF 频段的频率范围，最大相对带宽可达 40%。可根据频段要求进行定制。

型号 频率 (GHz) BW Max Insertion loss(dB) Max Isolation(dB)Min VSWR Max 连接器 operating temperature(℃) PK/CW/RP(Watt) 方向
HCITA03T06G-B⬇ 0.3~0.6 10% 0.6 15 1.5 SMA -55~+85℃ 1000/100/15 CW/CCW

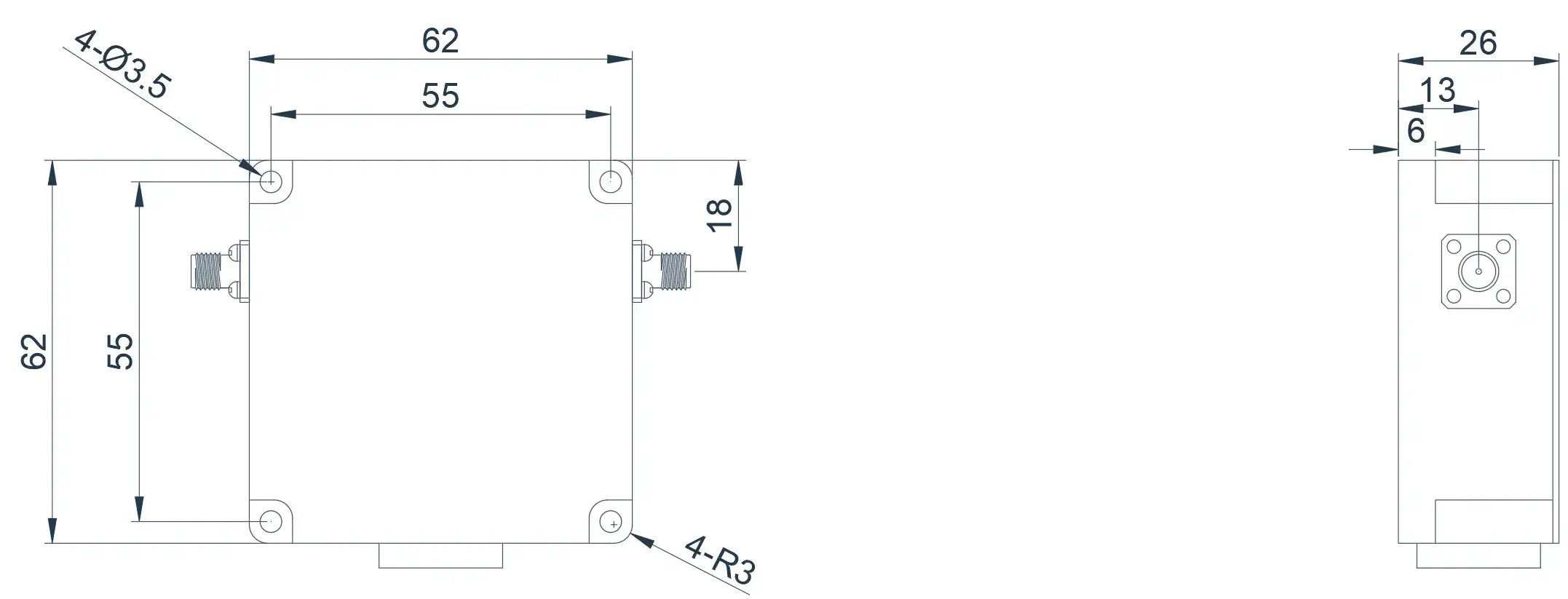

0.3~0.6GHz 宽带同轴隔离器外观
0.5~1.0GHz 宽带同轴隔离器

产品概览

以下产品为宽带同轴隔离器，覆盖 UHF 频段的频率范围，最大相对带宽可达 40%。可根据频段要求进行定制。

型号 频率 (GHz) BW Max Insertion loss(dB) Max Isolation(dB)Min VSWR Max 连接器 operating temperature(℃) PK/CW/RP(Watt) 方向
HCITA05T10G-B⬇ 0.5~1.0 10% 0.6 15 1.5 SMA -55~+85℃ 1000/100/15 CW/CCW

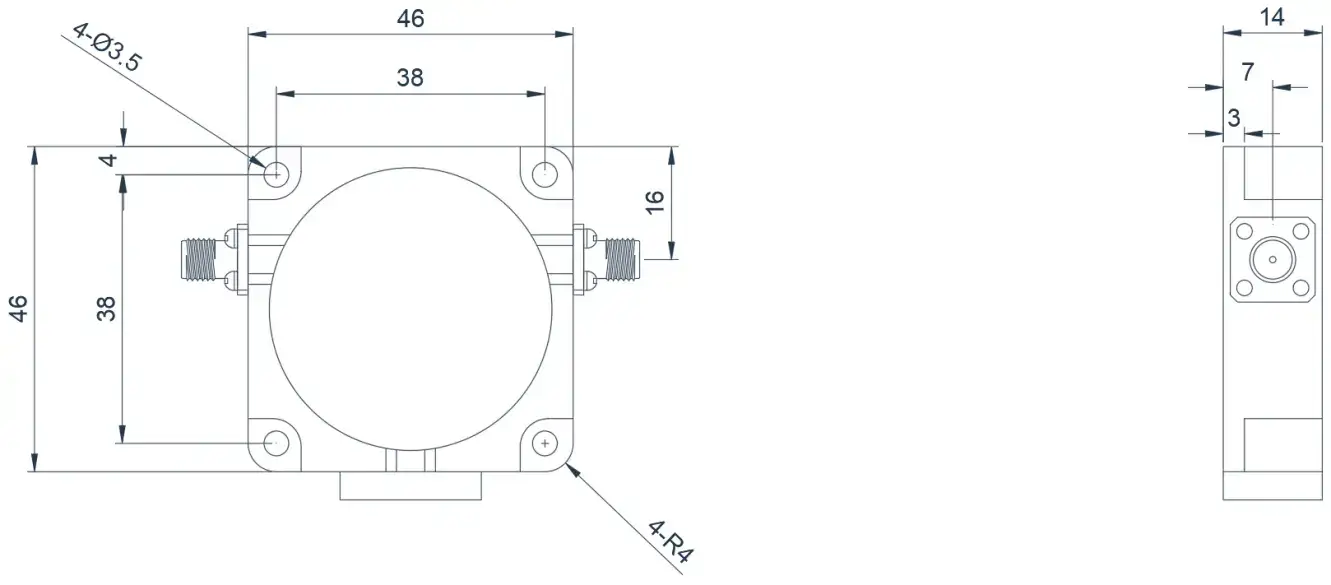

0.5~1.0GHz 宽带同轴隔离器外观
1.0~2.0GHz 宽带同轴隔离器

产品概览

以下产品为宽带同轴隔离器，覆盖整个 L 频段范围。可根据频段要求进行定制。

型号 频率 (GHz) BW Max Insertion loss(dB) Max Isolation(dB)Min VSWR Max 连接器 operating temperature(℃) PK/CW/RP(Watt) 方向
HCITA10T20G-B⬇ 1.0~2.0 Full 0.7(1) 16(14) 1.5(1.6) SMA -20~+60℃ -/100/15 CW/CCW
1.0~2.0GHz 宽带同轴隔离器外观
2.0~6.0GHz 宽带同轴隔离器

产品概览

以下产品为宽带同轴隔离器，覆盖从 S 到 C 频段的频率范围，最大相对带宽可达 100%。可根据频段要求进行定制。

型号 频率 (GHz) BW Max Insertion loss(dB) Max Isolation(dB)Min VSWR Max 连接器 operating temperature(℃) PK/CW/RP(Watt) 方向
HCITA20T40G-B⬇ 2.0~4.0 Full 0.5 17 1.35(1.4) SMA -20~+60℃ -/80/15 CW/CCW
HCITA20T60G-B⬇ 2.0~6.0 Full 0.8 13 1.5 SMA -40~+70℃ -/80/15 CW/CCW

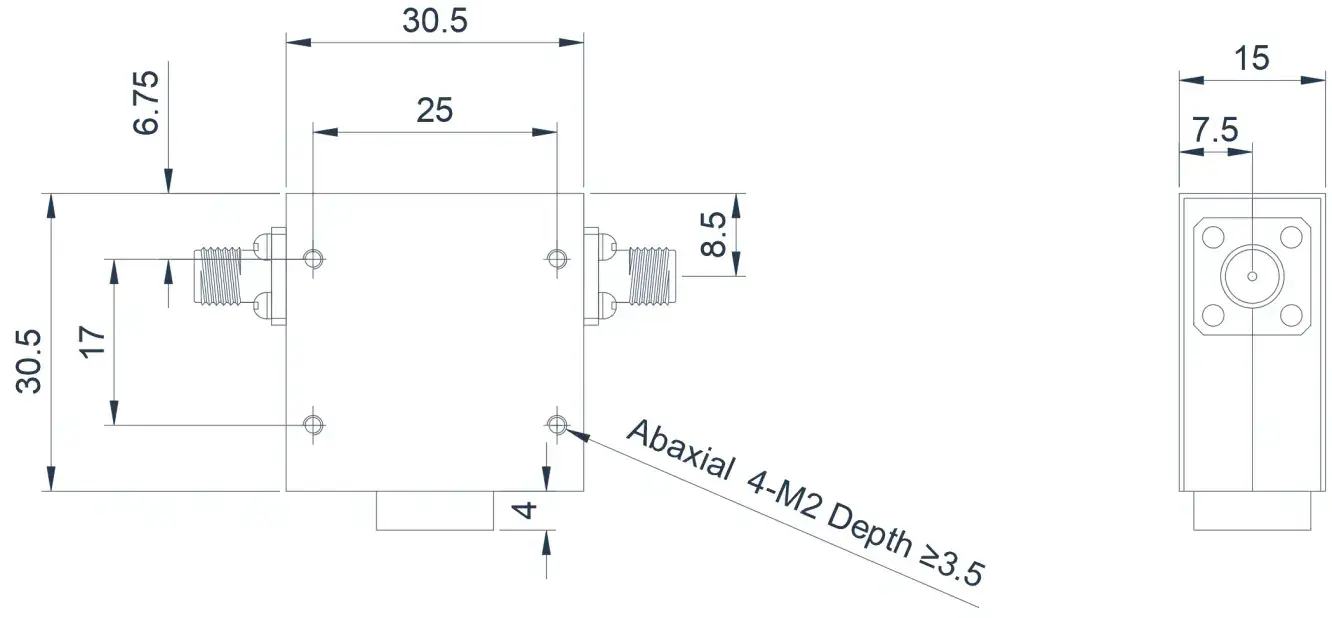

2.0~6.0GHz 宽带同轴隔离器外观
3.0~6.0GHz 宽带同轴隔离器

产品概览

以下产品为宽带同轴隔离器，覆盖从 S 到 C 频段的频率范围，最大相对带宽可达 66.66%。可根据频段要求进行定制。

型号 频率 (GHz) BW Max Insertion loss(dB) Max Isolation(dB)Min VSWR Max 连接器 operating temperature(℃) PK/CW/RP(Watt) 方向
HCITA30T60G-B⬇ 3.0~6.0 Full 0.6 16 1.35 SMA -40~+70℃ -/60/60 CW/CCW

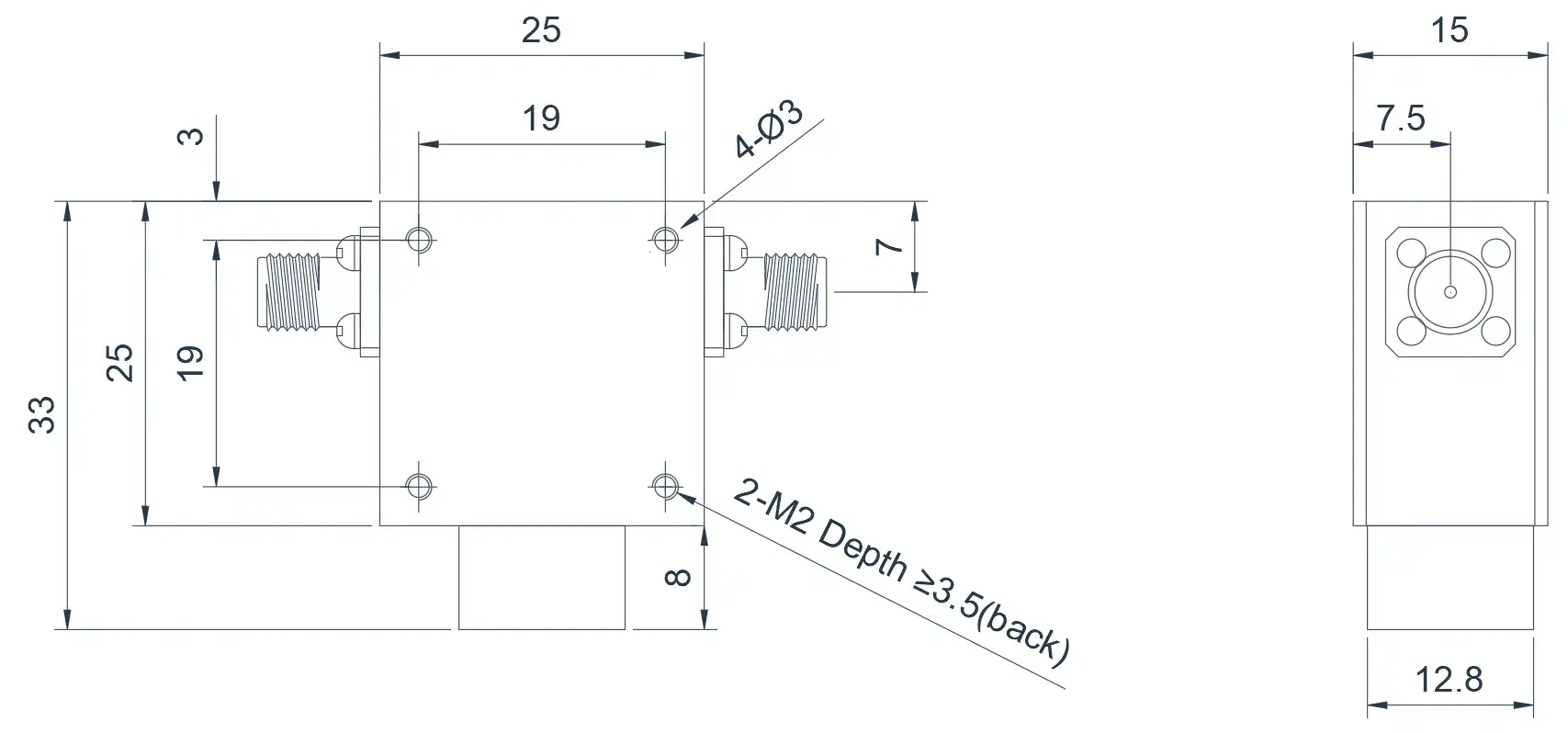

3.0~6.0GHz 宽带同轴隔离器外观
4.0~8.0GHz 宽带同轴隔离器

产品概览

以下产品为宽带同轴隔离器，覆盖整个 C 频段范围。可根据频段要求进行定制。

型号 频率 (GHz) BW Max Insertion loss(dB) Max Isolation(dB)Min VSWR Max 连接器 operating temperature(℃) PK/CW/RP(Watt) 方向
HCITA40T80G-B⬇ 4.0~8.0 Full 0.4(0.5) 18(17) 1.35 SMA -40~+70℃ -/60/20 CW/CCW

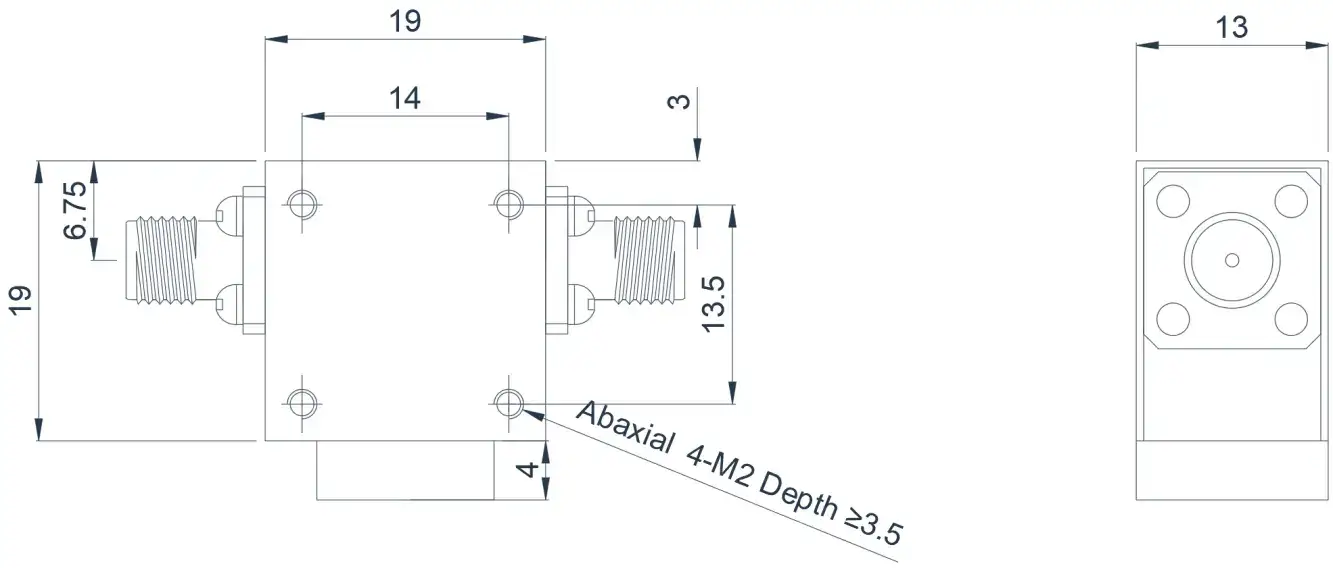

4.0~8.0GHz 宽带同轴隔离器外观
6.0~18.0GHz 宽带同轴隔离器

产品概览

以下产品为宽带同轴隔离器，覆盖从 C 到 Ku 频段的频率范围，最大相对带宽可达 100%。可根据频段要求进行定制。

型号 频率 (GHz) BW Max Insertion loss(dB) Max Isolation(dB)Min VSWR Max 连接器 operating temperature(℃) PK/CW/RP(Watt) 方向
HCITA60T180G-B⬇ 6.0~18.0 Full 1.2(1.5) 11 1.7 SMA -20~+60℃ 50/20/15 CW/CCW

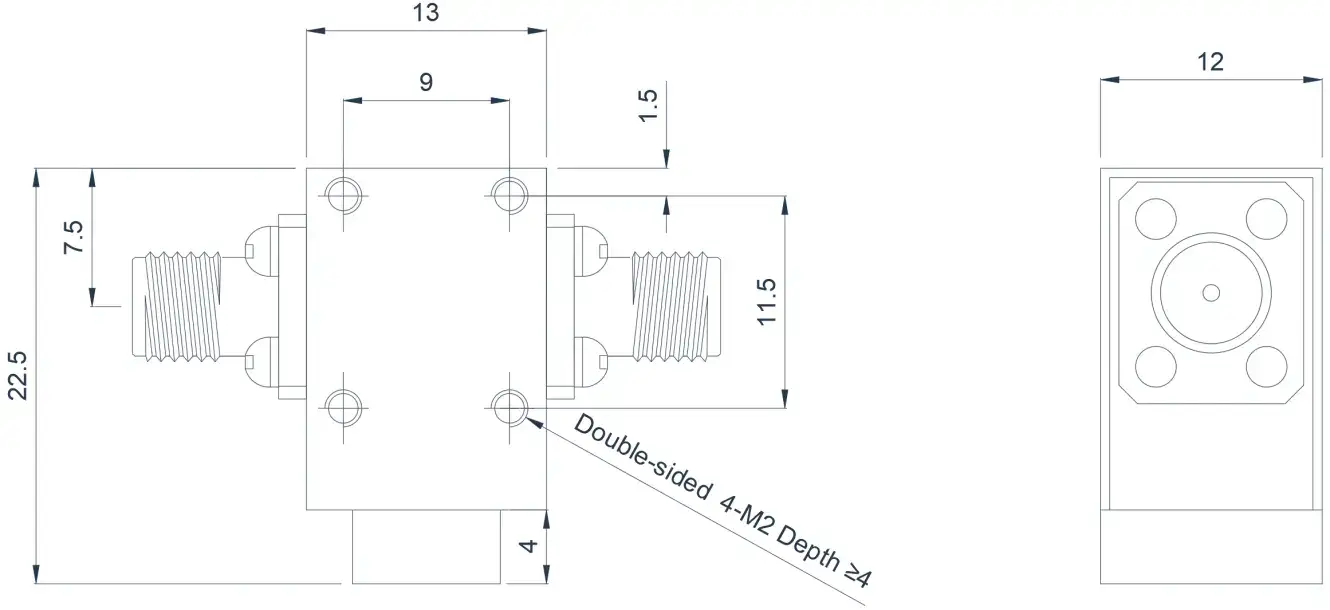

8.0~19.0GHz 典型同轴隔离器外观
18.0~26.5GHz 宽带同轴隔离器

产品概览

以下产品为宽带同轴隔离器，覆盖整个 K 频段范围。可根据频段要求进行定制。

型号 频率 (GHz) BW Max Insertion loss(dB) Max Isolation(dB)Min VSWR Max 连接器 operating temperature(℃) PK/CW/RP(Watt) 方向
HCITA180T265G-B⬇ 18.0~26.5 Full 1 14 1.5 2.92-K -40~+70℃ 10/2/1 CW/CCW

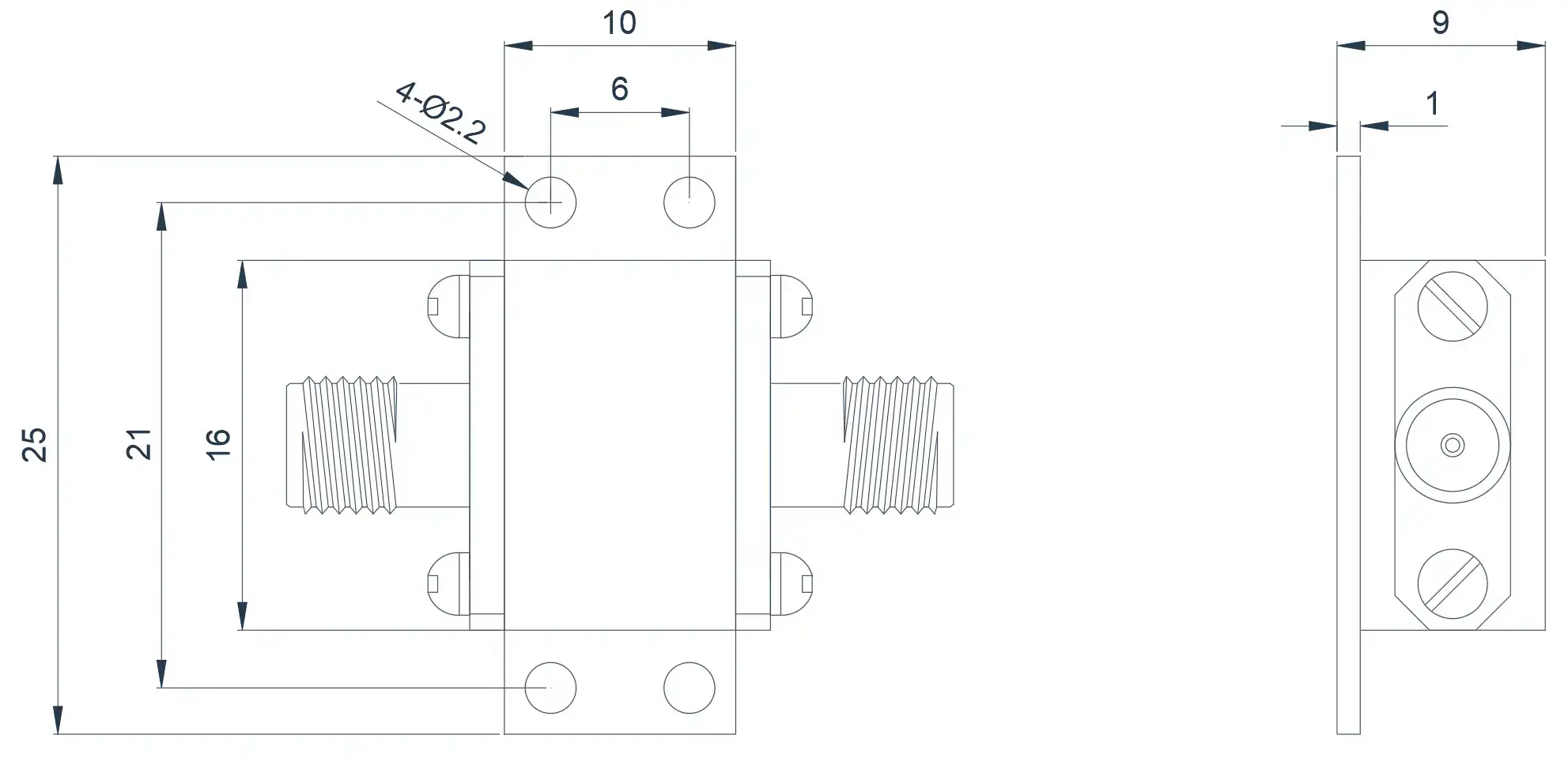

18.0~26.5GHz 宽带同轴隔离器外观
