电气性能表与产品外观
5.0~6.0GHz 典型双结微带环行器
产品概览
这是一款 C 频段微带双结环行器。如图所示，电路采用斜向布局，以缩窄信号传输通道宽度。但这会导致信号传输距离更长，并在损耗方面产生一定折中。此类方案可根据您的要求进行定制，以实现更窄的信号传输通道宽度。
型号
频率(GHz)
最大带宽
插入损耗(dB) 最大值
隔离度(dB) 最小值
VSWR 最大值
工作温度(℃ )
峰值/连续波/反射功率(Watt)
方向
HMDHA50T60G⬇
5.0~6.0
FULL
0.5(P1-P2)
0.9(P2-P3)
18.0(P2-P1)
30.0(P3-P2)
1.35
-55~+85
30/15/5
Clockwise
HMDHB50T60G⬇
5.0~6.0
FULL
0.5(P1-P2)
0.9(P2-P3)
18.0(P2-P1)
30.0(P3-P2)
1.35
-55~+85
30/15/5
Clockwise

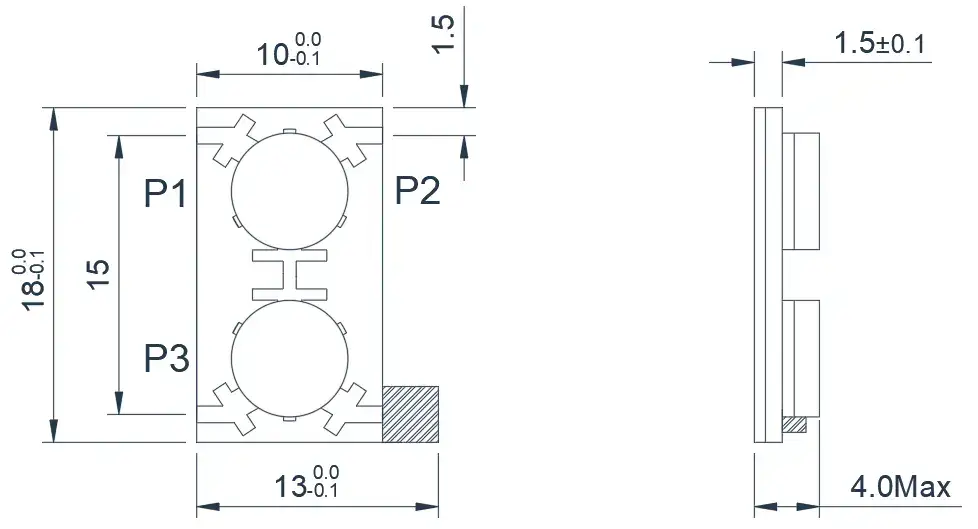

5.0~6.0GHz 典型双结微带环行器
产品概览
这是一款 C 频段微带双结环行器。如图所示，负载端口已改为外部负载，显著提高了反射功率耐受能力，并为发射端提供更好的保护。可根据频段、功率和尺寸要求进行定制。
型号
频率(GHz)
最大带宽
插入损耗(dB) 最大值
隔离度(dB) 最小值
VSWR 最大值
工作温度(℃ )
峰值/连续波/反射功率(Watt)
方向
HMDHA50T60G-R⬇
5.0~6.0
FULL
0.5(P1-P2)
0.9(P2-P3)
20.0(P2-P1)
30.0(P3-P2)
1.25
-55~+85
30/15/5
Clockwise
HMDHB50T60G-R⬇
5.0~6.0
FULL
0.5(P1-P2)
0.9(P2-P3)
20.0(P2-P1)
30.0(P3-P2)
1.35
-55~+85
30/15/5
Counter Clockwise

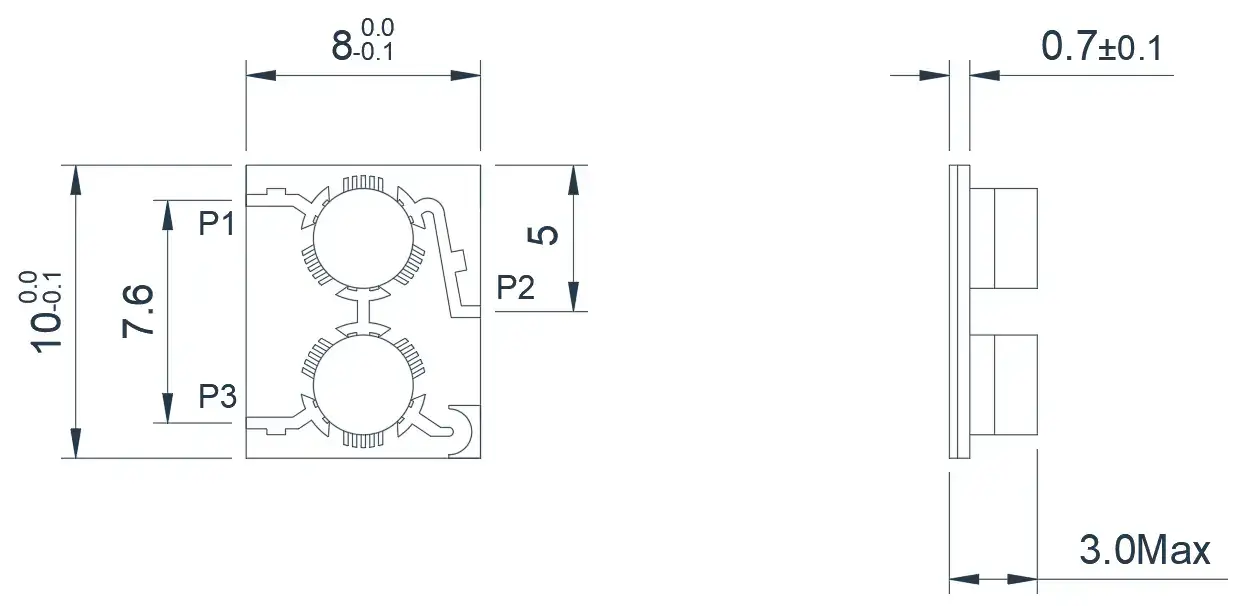

8.0~12.0GHz 典型双结微带环行器
产品概览
这是一款标准 X 频段微带双结环行器。可根据频段、功率和尺寸要求进行定制。
型号
频率(GHz)
最大带宽
插入损耗(dB) 最大值
隔离度(dB) 最小值
VSWR 最大值
工作温度(℃ )
峰值/连续波/反射功率(Watt)
方向
HMDHA80T120G⬇
8.0~12.0
FULL
0.6(P1-P2)
1.2(P2-P3)
16.0(P2-P1)
28.0(P3-P2)
1.35
-55~+85
20/10/3
Clockwise
HMDHB80T120G⬇
8.0~12.0
FULL
0.6(P1-P2)
1.2(P2-P3)
16.0(P2-P1)
28.0(P3-P2)
1.35
-55~+85
20/10/3
Counter Clockwise
HMDHA85T105G⬇
8.5~10.5
FULL
0.4(P1-P2)
0.8(P2-P3)
20.0(P2-P1)
30.0(P3-P2)
1.25
-55~+85
20/10/3
Clockwise
HMDHB85T105G⬇
8.5~10.5
FULL
0.4(P1-P2)
0.8(P2-P3)
20.0(P2-P1)
30.0(P3-P2)
1.25
-55~+85
20/10/3
Counter Clockwise
8.0~12.0GHz 典型双结微带环行器
产品概览
这是一款 X 频段微带双结环行器。如图所示，天线端口已移至中心位置，便于客户工程师根据使用场景进行电路设计。可根据频段、功率和尺寸要求进行定制。
型号
频率(GHz)
最大带宽
插入损耗(dB) 最大值
隔离度(dB) 最小值
VSWR 最大值
工作温度(℃ )
峰值/连续波/反射功率(Watt)
方向
HMDYA80T120G⬇
8.0~12.0
FULL
0.65(P1-P2)
1.3(P2-P3)
16.0(P2-P1)
28.0(P3-P2)
1.35
-55~+85
20/10/3
Clockwise
HMDYB80T120G⬇
8.0~12.0
FULL
0.65(P1-P2)
1.3(P2-P3)
16.0(P2-P1)
28.0(P3-P2)
1.35
-55~+85
20/10/3
Counter Clockwise
HMDYA85T105G⬇
8.5~10.5
FULL
0.5(P1-P2)
0.9(P2-P3)
20.0(P2-P1)
30.0(P3-P2)
1.25
-55~+85
20/10/3
Clockwise
HMDYB85T105G⬇
8.5~10.5
FULL
0.5(P1-P2)
0.9(P2-P3)
20.0(P2-P1)
30.0(P3-P2)
1.25
-55~+85
20/10/3
Counter Clockwise

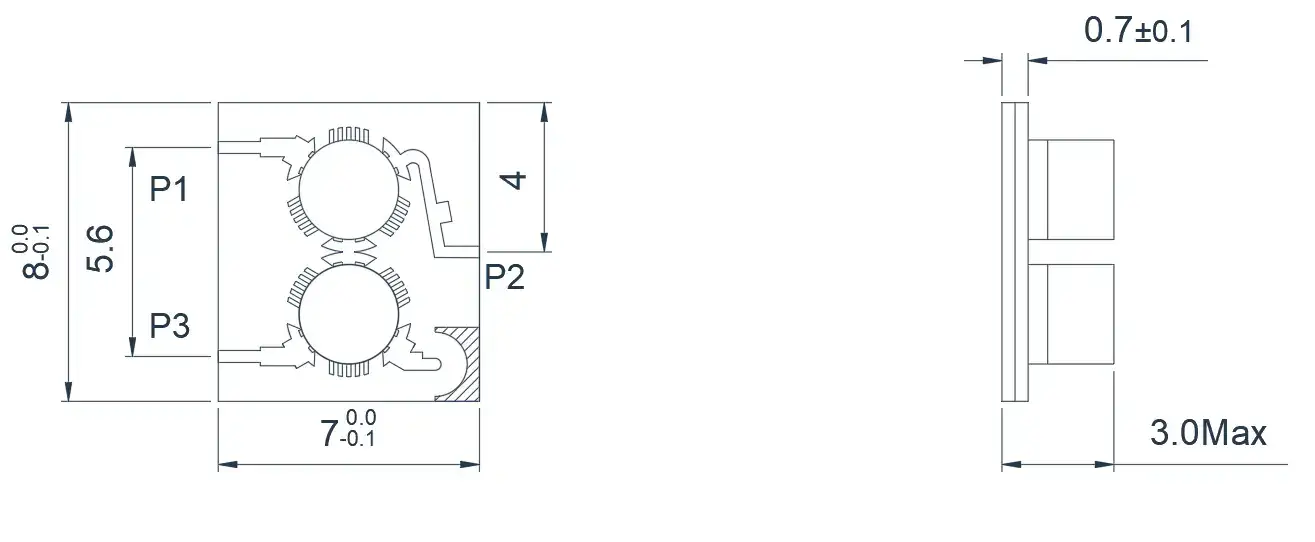

14.0~18.0GHz 典型双结微带环行器
产品概览
这是一款标准 Ku 频段微带双结环行器。可根据频段、功率和尺寸要求进行定制。
型号
频率(GHz)
最大带宽
插入损耗(dB) 最大值
隔离度(dB) 最小值
VSWR 最大值
工作温度(℃ )
峰值/连续波/反射功率(Watt)
方向
HMDHA140T180G⬇
14.0~18.0
FULL
0.5(P1-P2)
0.9(P2-P3)
17.0(P2-P1)
28.0(P3-P2)
1.3
-55~+85
20/10/3
Clockwise
HMDHB140T180G⬇
14.0~18.0
FULL
0.5(P1-P2)
0.9(P2-P3)
17.0(P2-P1)
28.0(P3-P2)
1.3
-55~+85
20/10/3
Counter Clockwise
14.0~18.0GHz 典型双结微带环行器
产品概览
这是一款 Ku 频段微带双结环行器。如图所示，天线端口已移至中心位置，便于客户工程师根据使用场景进行电路设计。可根据频段、功率和尺寸要求进行定制。
型号
频率(GHz)
最大带宽
插入损耗(dB) 最大值
隔离度(dB) 最小值
VSWR 最大值
工作温度(℃ )
峰值/连续波/反射功率(Watt)
方向
HMDYA140T180G⬇
14.0~18.0
FULL
0.6(P1-P2)
1.1(P2-P3)
16.0(P2-P1)
28.0(P3-P2)
1.35
-55~+85
20/10/3
Clockwise
HMDYB140T180G⬇
14.0~18.0
FULL
0.6(P1-P2)
1.1(P2-P3)
16.0(P2-P1)
28.0(P3-P2)
1.35
-55~+85
20/10/3
Counter Clockwise
关于 HzBeat
HzBeat 是一家领先的 RF 元器件制造商，专注于 RF 环行器和隔离器；作为 RF 环行器和隔离器（20MHz–200GHz）的全球供应商，我们提供微带、带线、同轴和波导解决方案，服务于通信系统、雷达、卫星和医学成像等应用。
如需详细技术文档、样品申请或定制需求，请随时联系我们。—— 我们将在 24 小时内回复，确保您获得适合设计需求的精准解决方案。
定制与选择指南
- 工作频段:确保其覆盖系统所需的全部频率。
- 功率承受能力:根据系统发射功率（平均功率和峰值功率）进行选择，并预留一定余量。
- 性能要求:明确插入损耗、隔离度以及 VSWR/回波损耗的具体要求。
- 环境条件:考虑工作温度范围、振动、湿度等。
- 成本与交期:在满足性能要求的同时，平衡成本和项目周期。
