典型微带环行器

S Band, C Band, X Band, Ku Band, K Band, Ka Band (2GHz-40GHz)

Hzbeat 的典型微带环行器旨在 2 GHz 至 40 GHz 的宽频率范围内提供稳定且高效的信号路由，覆盖 S、C、X、Ku、K 和 Ka 频段。
该产品专为紧凑型、高集成度的射频和微波系统而设计，具备出色的隔离度、低插入损耗和强可靠性。
这使其非常适用于现代无线通信、雷达、医学成像和射频前端模块。

联系我们

核心特性与优势

可与微带电路无缝集成，实现高可靠性
宽带覆盖：2–40 GHz 全频段运行
在所有频段内实现低插入损耗与高隔离度
可提供 CW/CCW 方向选项
满足 –55 °C ~ +85 °C 工作温度要求
兼容多样化应用——从 5G、雷达到 MRI 和频谱分析

典型应用

无线通信系统——5G/6G 基站、卫星终端
雷达和电子对抗系统——双工与路由隔离
医学成像（MRI）——射频发射与接收模块
频谱分析和测试设备
工业与自动化系统——需要高频、高可靠性信号控制的应用

电气性能表与产品外观

2.7~4.0GHz 微带 'T' 结环行器

型号	频率(GHz)	最大带宽	插入损耗(dB) 最大值	隔离度(dB) 最小值	VSWR 最大值	工作温度(℃ )	峰值/连续波/反射功率(Watt)	方向
HMCTA27T35G⬇	2.7–3.5	FULL	0.6	18	1.3	-55~+85℃	20/10	Clockwise
HMCTB27T35G⬇	2.7–3.5	FULL	0.6	18	1.3	-55~+85℃	20/10	Counter Clockwise
HMCTA28T36G⬇	2.8–3.6	FULL	0.6	20	1.3	-55~+85℃	20/10	Clockwise
HMCTB28T36G⬇	2.8–3.6	FULL	0.6	20	1.3	-55~+85℃	20/10	Counter Clockwise
HMCTA29T32G⬇	2.9–3.2	FULL	0.5	18	1.3	-55~+85℃	20/10	Clockwise
HMCTB29T32G⬇	2.9–3.2	FULL	0.5	18	1.3	-55~+85℃	20/10	Counter Clockwise
HMCTA30T40G⬇	3.0–4.0	FULL	0.5	18	1.3	-55~+85℃	20/10	Clockwise
HMCTB30T40G⬇	3.0–4.0	FULL	0.5	18	1.3	-55~+85℃	20/10	Counter Clockwise

3.5~5.0GHz 微带 'T' 结环行器

型号	频率(GHz)	最大带宽	插入损耗(dB) 最大值	隔离度(dB) 最小值	VSWR 最大值	工作温度(℃ )	峰值/连续波/反射功率(Watt)	方向
HMCTA35T45G⬇	3.5–4.5	FULL	0.6	18	1.3	-55~+85℃	20/10	Clockwise
HMCTB35T45G⬇	3.5–4.5	FULL	0.6	18	1.3	-55~+85℃	20/10	Counter Clockwise
HMCTA37T39G⬇	3.7–3.9	FULL	0.5	20	1.25	-55~+85℃	20/10	Clockwise
HMCTB37T39G⬇	3.7–3.9	FULL	0.5	20	1.25	-55~+85℃	20/10	Counter Clockwise
HMCTA40T50G⬇	4.0–5.0	FULL	0.5	20	1.25	-55~+85℃	20/10	Clockwise
HMCTB40T50G⬇	4.0–5.0	FULL	0.5	20	1.25	-55~+85℃	20/10	Counter Clockwise

4.8~8.0GHz 微带 'T' 结环行器

型号	频率(GHz)	最大带宽	插入损耗(dB) 最大值	隔离度(dB) 最小值	VSWR 最大值	工作温度(℃ )	峰值/连续波/反射功率(Watt)	方向
HMCTA48T54G⬇	4.8–5.4	FULL	0.5	20	1.25	-55~+85℃	20/10	Clockwise
HMCTB48T54G⬇	4.8–5.4	FULL	0.5	20	1.25	-55~+85℃	20/10	Counter Clockwise
HMCTA50T80G⬇	5.0–8.0	FULL	0.6	18	1.3	-55~+85℃	20/10	Clockwise
HMCTA50T80G⬇	5.0–8.0	FULL	0.6	18	1.3	-55~+85℃	20/10	Counter Clockwise

5.0~6.0GHz 微带 'T' 结环行器

型号	频率(GHz)	最大带宽	插入损耗(dB) 最大值	隔离度(dB) 最小值	VSWR 最大值	工作温度(℃ )	峰值/连续波/反射功率(Watt)	方向
HMCTA50T60G⬇	5.0–6.0	FULL	0.5	20	1.25	-55~+85℃	20/10	Clockwise
HMCTB50T60G⬇	5.0–6.0	FULL	0.5	20	1.25	-55~+85℃	20/10	Counter Clockwise

7.0~9.5GHz 微带 'T' 结环行器

型号	频率(GHz)	最大带宽	插入损耗(dB) 最大值	隔离度(dB) 最小值	VSWR 最大值	工作温度(℃ )	峰值/连续波/反射功率(Watt)	方向
HMCTA70T95G⬇	7.0–9.5	FULL	0.6	17	1.35	-55~+85℃	20/10	Clockwise
HMCTB70T95G⬇	7.0–9.5	FULL	0.6	17	1.35	-55~+85℃	20/10	Counter Clockwise
HMCTA75T95G⬇	7.5–9.5	FULL	0.5	18	1.3	-55~+85℃	20/10	Clockwise
HMCTB75T95G⬇	7.5–9.5	FULL	0.5	18	1.3	-55~+85℃	20/10	Counter Clockwise

8.0~18.0GHz 微带 'T' 结环行器

型号	频率(GHz)	最大带宽	插入损耗(dB) 最大值	隔离度(dB) 最小值	VSWR 最大值	工作温度(℃ )	峰值/连续波/反射功率(Watt)	方向
HMCTA80T120G⬇	8.0–12.0	FULL	0.6	16	1.35	-55~+85℃	20/10	Clockwise
HMCTB80T120G⬇	8.0–12.0	FULL	0.6	16	1.35	-55~+85℃	20/10	Counter Clockwise
HMCTA85T105G⬇	8.5–10.5	FULL	0.5	20	1.25	-55~+85℃	20/10	Clockwise
HMCTB85T105G⬇	8.5–10.5	FULL	0.5	20	1.25	-55~+85℃	20/10	Counter Clockwise
HMCTA90T120G⬇	9.0–12.0	FULL	0.5	20	1.25	-55~+85℃	20/10	Clockwise
HMCTB90T120G⬇	9.0–12.0	FULL	0.5	20	1.25	-55~+85℃	20/10	Counter Clockwise
HMCTA110T130G⬇	11.0–13.0	FULL	0.5	20	1.25	-55~+85℃	20/10	Clockwise
HMCTB110T130G⬇	11.0–13.0	FULL	0.5	20	1.25	-55~+85℃	20/10	Counter Clockwise
HMCTA120T150G⬇	12.0–15.0	FULL	0.5	18	1.3	-55~+85℃	20/10	Clockwise
HMCTB120T150G⬇	12.0–15.0	FULL	0.5	18	1.3	-55~+85℃	20/10	Counter Clockwise
HMCTA120T180G⬇	12.0–18.0	FULL	0.7	16	1.4	-55~+85℃	20/10	Clockwise
HMCTB120T180G⬇	12.0–18.0	FULL	0.7	16	1.4	-55~+85℃	20/10	Counter Clockwise

8.0~18.0GHz 微带 'Y' 结环行器

型号	频率(GHz)	最大带宽	插入损耗(dB) 最大值	隔离度(dB) 最小值	VSWR 最大值	工作温度(℃ )	峰值/连续波/反射功率(Watt)	方向
HMCYA80T120G⬇	8.0–12.0	FULL	0.6	16	1.35	-55~+85℃	20/10	Clockwise
HMCYB80T120G⬇	8.0–12.0	FULL	0.6	16	1.35	-55~+85℃	20/10	Counter Clockwise
HMCYA85T105G⬇	8.5–10.5	FULL	0.5	20	1.25	-55~+85℃	20/10	Clockwise
HMCYB85T105G⬇	8.5–10.5	FULL	0.5	20	1.25	-55~+85℃	20/10	Counter Clockwise
HMCYA90T120G⬇	9.0–12.0	FULL	0.5	20	1.25	-55~+85℃	20/10	Clockwise
HMCYB90T120G⬇	9.0–12.0	FULL	0.5	20	1.25	-55~+85℃	20/10	Counter Clockwise
HMCYA110T130G⬇	11.0–13.0	FULL	0.5	20	1.25	-55~+85℃	20/10	Clockwise
HMCYB110T130G⬇	11.0–13.0	FULL	0.5	20	1.25	-55~+85℃	20/10	Counter Clockwise
HMCYA120T150G⬇	12.0–15.0	FULL	0.5	18	1.3	-55~+85℃	20/10	Clockwise
HMCYB120T150G⬇	12.0–15.0	FULL	0.5	18	1.3	-55~+85℃	20/10	Counter Clockwise
HMCYA120T180G⬇	12.0–18.0	FULL	0.6	16	1.35	-55~+85℃	20/10	Clockwise
HMCYB120T180G⬇	12.0–18.0	FULL	0.6	16	1.35	-55~+85℃	20/10	Counter Clockwise

14.0~20.0GHz 微带 'T' 结环行器

型号	频率(GHz)	最大带宽	插入损耗(dB) 最大值	隔离度(dB) 最小值	VSWR 最大值	工作温度(℃ )	峰值/连续波/反射功率(Watt)	方向
HMCTA140T160G⬇	14.0–16.0	FULL	0.5	20	1.3	-55~+85℃	20/10	Clockwise
HMCTB140T160G⬇	14.0–16.0	FULL	0.5	20	1.3	-55~+85℃	20/10	Counter Clockwise
HMCTA160T180G⬇	16.0–18.0	FULL	0.5	20	1.25	-55~+85℃	20/10	Clockwise
HMCTB160T180G⬇	16.0–18.0	FULL	0.5	20	1.25	-55~+85℃	20/10	Counter Clockwise
HMCTA140T180G⬇	14.0–18.0	FULL	0.5	20	1.25	-55~+85℃	20/10	Clockwise
HMCTB140T180G⬇	14.0–18.0	FULL	0.5	20	1.25	-55~+85℃	20/10	Counter Clockwise
HMCTA150T200G⬇	15.0–20.0	FULL	0.6	18	1.3	-55~+85℃	20/10	Clockwise
HMCTB150T200G⬇	15.0–20.0	FULL	0.6	18	1.3	-55~+85℃	20/10	Counter Clockwise

14.0~20.0GHz 微带 'Y' 结环行器

型号	频率(GHz)	最大带宽	插入损耗(dB) 最大值	隔离度(dB) 最小值	VSWR 最大值	工作温度(℃ )	峰值/连续波/反射功率(Watt)	方向
HMCYA140T160G⬇	14.0–16.0	FULL	0.5	20	1.25	-55~+85℃	20/10	Clockwise
HMCYB140T160G⬇	14.0–16.0	FULL	0.5	20	1.25	-55~+85℃	20/10	Counter Clockwise
HMCYA160T180G⬇	16.0–18.0	FULL	0.5	20	1.25	-55~+85℃	20/10	Clockwise
HMCYB160T180G⬇	16.0–18.0	FULL	0.5	20	1.25	-55~+85℃	20/10	Counter Clockwise
HMCYA140T180G⬇	14.0–18.0	FULL	0.5	20	1.25	-55~+85℃	20/10	Clockwise
HMCYB140T180G⬇	14.0–18.0	FULL	0.5	20	1.25	-55~+85℃	20/10	Counter Clockwise
HMCYA150T200G⬇	15.0–20.0	FULL	0.6	18	1.3	-55~+85℃	20/10	Clockwise
HMCYB150T200G⬇	15.0–20.0	FULL	0.6	18	1.3	-55~+85℃	20/10	Counter Clockwise

18.0~28.0GHz 微带 'T' 结环行器

型号	频率(GHz)	最大带宽	插入损耗(dB) 最大值	隔离度(dB) 最小值	VSWR 最大值	工作温度(℃ )	峰值/连续波/反射功率(Watt)	方向
HMCTA180T220G⬇	18.0–22.0	FULL	0.5	20	1.25	-55~+85℃	15/5	Clockwise
HMCTB180T220G⬇	18.0–22.0	FULL	0.5	20	1.25	-55~+85℃	15/5	Counter Clockwise
HMCTA180T240G⬇	18.0–24.0	FULL	0.6	18	1.3	-55~+85℃	15/5	Clockwise
HMCTB180T240G⬇	18.0–24.0	FULL	0.6	18	1.3	-55~+85℃	15/5	Counter Clockwise
HMCTA240T280G⬇	24.0–28.0	FULL	0.7	18	1.3	-55~+85℃	15/5	Clockwise
HMCTB240T280G⬇	24.0–28.0	FULL	0.7	18	1.3	-55~+85℃	15/5	Counter Clockwise

28.0~40.0GHz 微带 'T' 结环行器

型号	频率(GHz)	最大带宽	插入损耗(dB) 最大值	隔离度(dB) 最小值	VSWR 最大值	工作温度(℃ )	峰值/连续波/反射功率(Watt)	方向
HMCTA280T320G⬇	28.0–32.0	FULL	0.7	18	1.35	-55~+85℃	5/2	Clockwise
HMCTB280T320G⬇	28.0–32.0	FULL	0.7	18	1.35	-55~+85℃	5/2	Counter Clockwise
HMCTA330T370G⬇	33.0–37.0	FULL	0.8	18	1.35	-55~+85℃	5/2	Clockwise
HMCTB330T370G⬇	33.0–37.0	FULL	0.8	18	1.35	-55~+85℃	5/2	Counter Clockwise
HMCTA320T380G⬇	32.0–38.0	FULL	0.8	16	1.4	-55~+85℃	5/2	Clockwise
HMCTB320T380G⬇	32.0–38.0	FULL	0.8	16	1.4	-55~+85℃	5/2	Counter Clockwise
HMCTA320T400G⬇	32.0–40.0	FULL	1.0	14	1.4	-55~+85℃	5/2	Clockwise
HMCTB320T400G⬇	32.0–40.0	FULL	1.0	14	1.4	-55~+85℃	5/2	Counter Clockwise
HMCTA380T400G⬇	38.0–40.0	FULL	0.7	18	1.35	-55~+85℃	5/2	Clockwise
HMCTB380T400G⬇	38.0–40.0	FULL	0.7	18	1.35	-55~+85℃	5/2	Counter Clockwise

28.0~40.0GHz 微带 'Y' 结环行器

型号	频率(GHz)	最大带宽	插入损耗(dB) 最大值	隔离度(dB) 最小值	VSWR 最大值	工作温度(℃ )	峰值/连续波/反射功率(Watt)	方向
HMCYA280T320G⬇	28.0–32.0	FULL	0.7	18	1.35	-55~+85℃	5/2	Clockwise
HMCYB280T320G⬇	28.0–32.0	FULL	0.7	18	1.35	-55~+85℃	5/2	Counter Clockwise
HMCYA330T370G⬇	33.0–37.0	FULL	0.8	18	1.35	-55~+85℃	5/2	Clockwise
HMCYB330T370G⬇	33.0–37.0	FULL	0.8	18	1.35	-55~+85℃	5/2	Counter Clockwise
HMCYA320T380G⬇	32.0–38.0	FULL	0.8	16	1.4	-55~+85℃	5/2	Clockwise
HMCYB320T380G⬇	32.0–38.0	FULL	0.8	16	1.4	-55~+85℃	5/2	Counter Clockwise
HMCYA320T400G⬇	32.0–40.0	FULL	1.0	14	1.4	-55~+85℃	5/2	Clockwise
HMCYB320T400G⬇	32.0–40.0	FULL	1.0	14	1.4	-55~+85℃	5/2	Counter Clockwise
HMCYA380T400G⬇	38.0–40.0	FULL	0.7	18	1.35	-55~+85℃	5/2	Clockwise
HMCYB380T400G⬇	38.0–40.0	FULL	0.7	18	1.35	-55~+85℃	5/2	Counter Clockwise

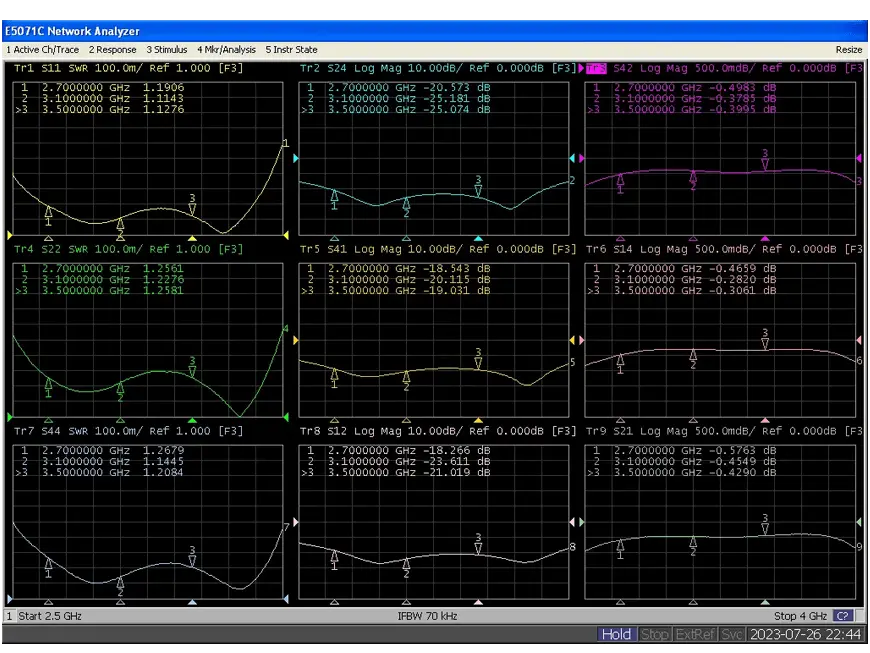

HMCTA27T35G-2.7GHz-3.5GHz

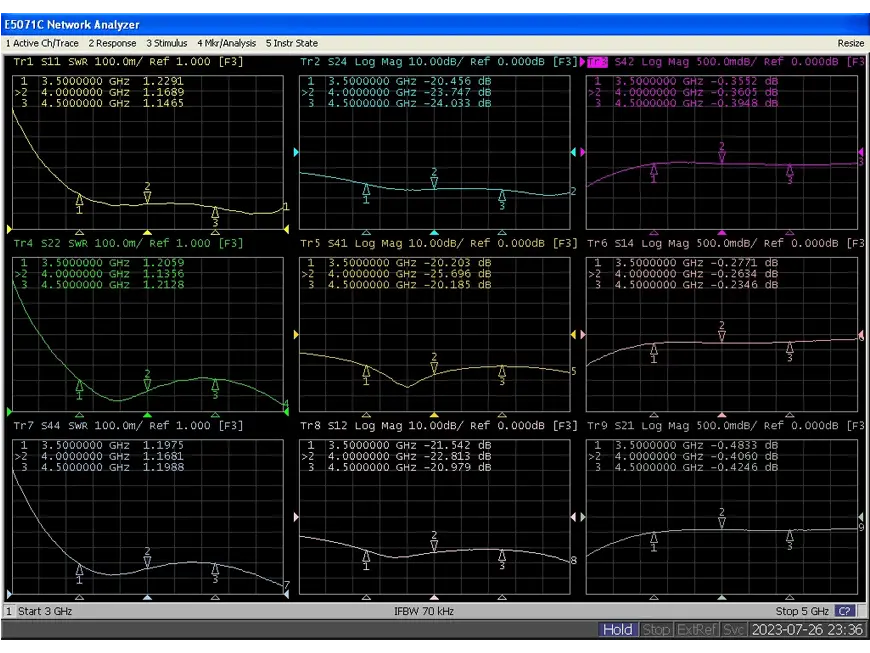

HMCTA35T45G-3.5GHz-4.5GHz
