核心特性与优势
- 小型化设计：尺寸和重量约为标准隔离器的一半，便于集成。
- 高性能：低损耗：正向传输方向上的信号损耗极小。高隔离度：有效阻断反射信号，保护敏感元器件。
- 高功率承受能力：得益于波导设计，天然适用于中高功率应用。
- 坚固可靠：全密封结构，无活动部件，确保长期稳定性和耐用性。
典型应用
- 5G/6G 通信基站：保护发射机功率放大器免受天线失配引起的反射信号影响。
- 卫星通信（Satcom）：确保 VSAT 终端和卫星载荷发射/接收链路中的稳定性与可靠性。
- 雷达系统（尤其是相控阵雷达）：集成到 T/R 模块中，在紧凑空间内保护发射通道。
- 测试与测量设备：作为频谱分析仪和信号源等精密仪器的保护器件。
- 电子对抗（ECM）：在高功率微波系统中提供可靠隔离。
电气性能表与产品外观
WR-62(12.7~13.3GHz) 小型化波导隔离器
产品概览
以下产品为采用 WR62（WG-18）波导接口设计的小型化波导隔离器案例产品。这些设计缩短了传输距离，但会牺牲一定的功率容量。可根据波导接口要求定制紧凑型、低功率波导产品。
型号
频率 (GHz)
BW Max
Insertion loss(dB) Max
Isolation(dB)Min
VSWR Max
operating temperature(℃ )
连续波/反射功率 (W)
方向
HWIT127T133G-M⬇
12.7~13.3
Full
0.3
23
1.2
-40~+80
5/0.5
-

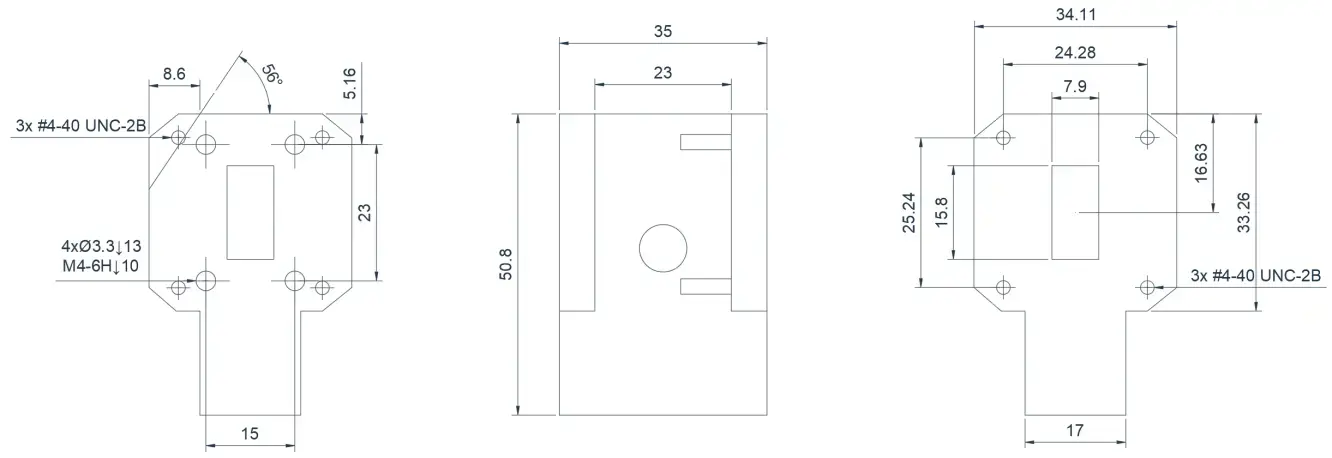

WR-62(13.0~15.0GHz) 小型化波导隔离器
产品概览
以下产品为采用 WR62（WG-18）波导接口设计的小型化波导隔离器案例产品。这些设计缩短了传输距离，但会牺牲一定的功率容量。可根据波导接口要求定制紧凑型、低功率波导产品。
型号
频率 (GHz)
BW Max
Insertion loss(dB) Max
Isolation(dB)Min
VSWR Max
operating temperature(℃ )
连续波/反射功率 (W)
方向
HWIT130T150G-M⬇
13.0~15.0
Full
0.3
20
1.22
-30~+65
2/1
-
WR42(18.0~26.5GHz) 小型化波导隔离器
产品概览
以下产品为采用 WR42（WG-20）波导接口设计的小型化波导隔离器案例产品。这些设计缩短了传输距离，但会牺牲一定的功率容量。可根据波导接口要求定制紧凑型、低功率波导产品。
型号
频率 (GHz)
BW Max
Insertion loss(dB) Max
Isolation(dB)Min
VSWR Max
operating temperature(℃ )
连续波/反射功率 (W)
方向
HWIT180T265G-M⬇
18.0~26.5
Full
0.5
16
1.3
-40~+70
10/10
-

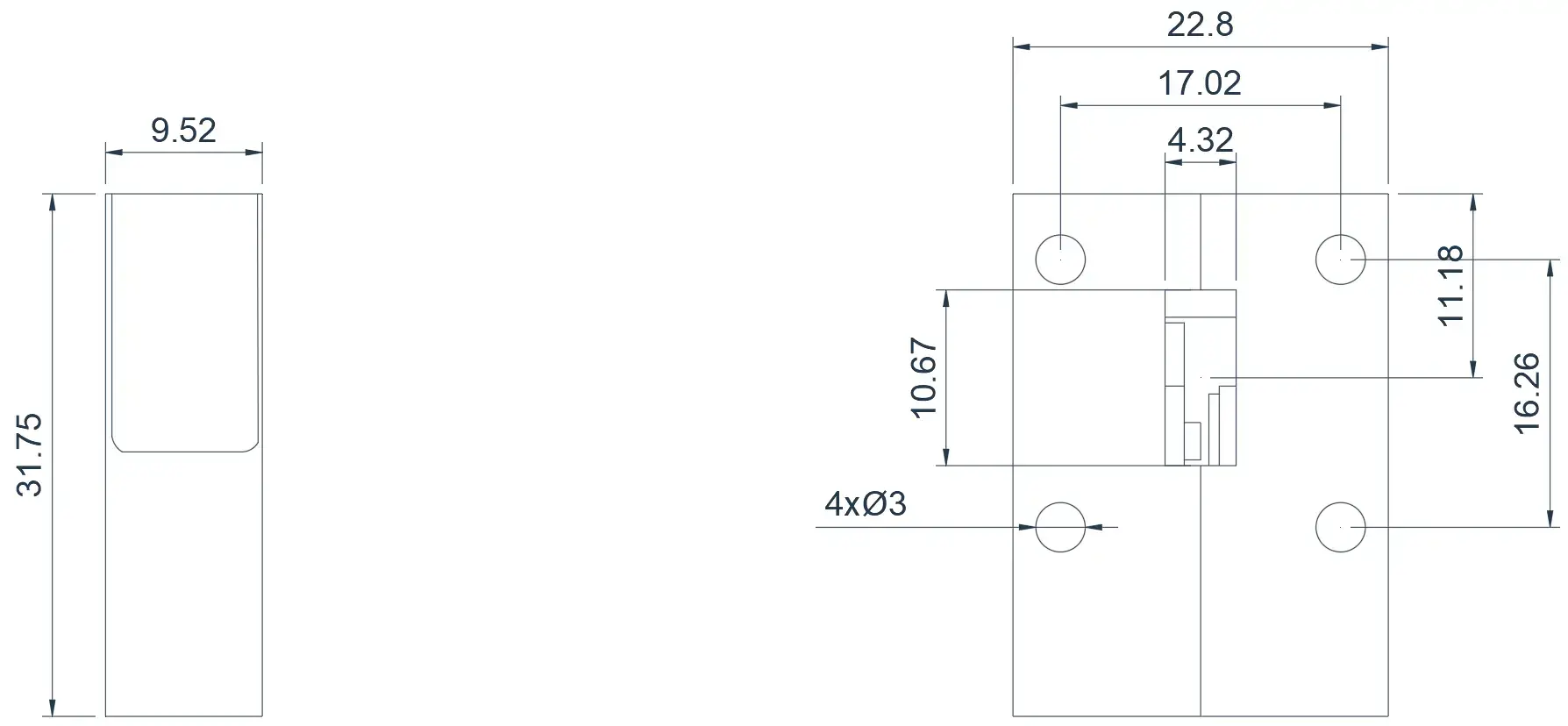

WR42(17.7~26.5GHz) 小型化波导隔离器
产品概览
以下产品为采用 WR42（WG-20）波导接口设计的小型化波导隔离器案例产品。这些设计缩短了传输距离，但会牺牲一定的功率容量。可根据波导接口要求定制紧凑型、低功率波导产品。
型号
频率 (GHz)
BW Max
Insertion loss(dB) Max
Isolation(dB)Min
VSWR Max
operating temperature(℃ )
连续波/反射功率 (W)
方向
HWIT177T197G-M⬇
17.7~19.7
Full
0.4
18
1.35
-40~+85
1/0.5
-
HWIT212T236G-M⬇
21.2~23.6
Full
0.4
19
1.3
-40~+85
2/1
-
HWIT240T265G-M⬇
24.0~26.5
Full
0.35
18
1.3
-35~+85
2/1
-

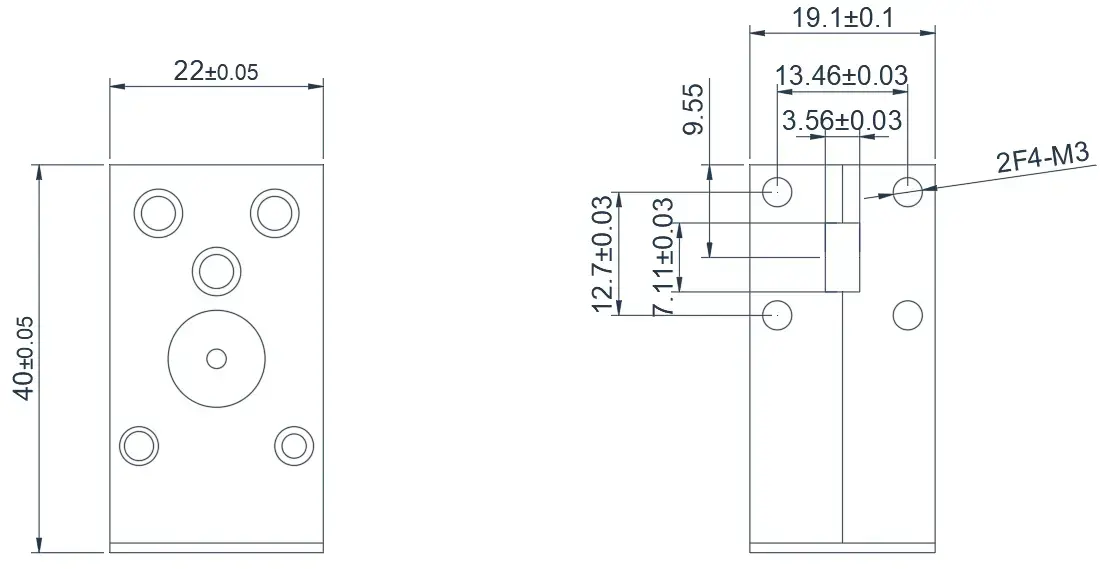

WR-28(26.5~40.0GHz) 小型化波导隔离器
产品概览
以下产品为采用 WR28（WG-22）波导接口设计的小型化波导隔离器案例产品。这些设计缩短了传输距离，但会牺牲一定的功率容量。可根据波导接口要求定制紧凑型、低功率波导产品。
型号
频率 (GHz)
BW Max
Insertion loss(dB) Max
Isolation(dB)Min
VSWR Max
operating temperature(℃ )
连续波/反射功率 (W)
方向
HWIT270T295G-M⬇
27.0~29.5
Full
0.3
18
1.3
-35~+70
10/10
-
HWIT310T334G-M⬇
31.0~33.4
Full
0.3
18
1.3
-35~+70
10/10
-
HWIT370T400G-M⬇
37.0~40.0
Full
0.4
18
1.3
-30~+70
10/10
-
HWIT265T400-M⬇
26.5~40.0
Full
0.45
15
1.35
-40~+70
10/10
-

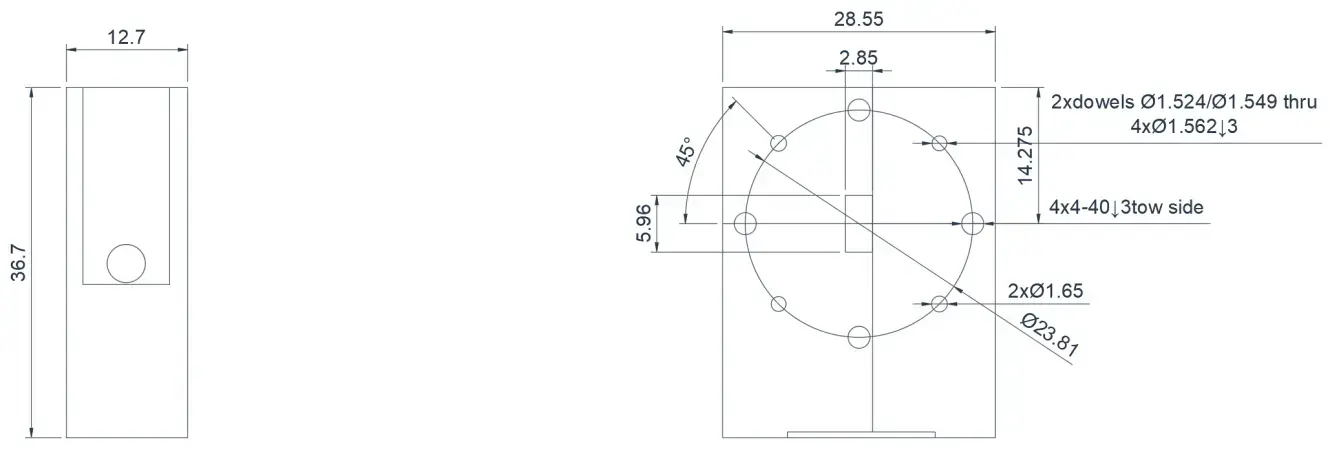

WR-22(40.5~43.5GHz) 小型化波导隔离器
产品概览
以下产品为采用 WR22（WG-23）波导接口设计的小型化波导隔离器案例产品。这些设计缩短了传输距离，但会牺牲一定的功率容量。可根据波导接口要求定制紧凑型、低功率波导产品。
型号
频率 (GHz)
BW Max
Insertion loss(dB) Max
Isolation(dB)Min
VSWR Max
operating temperature(℃ )
连续波/反射功率 (W)
方向
HWITA405T435G-M⬇
40.5~43.5
Full
0.4
18
1.29
-40~+80
1/1
-
WR-22(40.5~43.5GHz) 小型化波导隔离器
型号
频率 (GHz)
最大带宽
最大插入损耗 (dB)
最小隔离度 (dB)
最大驻波比
连接器
工作温度 (°C)
连续波/反射功率 (W)
尺寸 (mm)
HWIT405T435G-M
40.5~43.5
Full
0.5
17
20
1.25
1.3
WR-22
-40~+80
+20~-40
1/1
34.5×12.7×30
关于 HzBeat
HzBeat 是一家领先的 RF 元器件制造商，专注于 RF 环行器和隔离器；作为 RF 环行器和隔离器（20MHz–200GHz）的全球供应商，我们提供微带、带线、同轴和波导解决方案，服务于通信系统、雷达、卫星和医学成像等应用。
如需详细技术文档、样品申请或定制需求，请随时联系我们。—— 我们将在 24 小时内回复，确保您获得适合设计需求的精准解决方案。
定制与选择指南
- 工作频段:确保其覆盖系统所需的全部频率。
- 功率承受能力:根据系统发射功率（平均功率和峰值功率）进行选择，并预留一定余量。
- 性能要求:明确插入损耗、隔离度以及 VSWR/回波损耗的具体要求。
- 环境条件:考虑工作温度范围、振动、湿度等。
- 成本与交期:在满足性能要求的同时，平衡成本和项目周期。
为什么选择我们的产品
- 深厚的技术实力:我们在铁氧体材料和微波磁学领域拥有 18 年以上的研发经验。
- 全自动化生产线:确保每一个产品单元都具备一致的卓越品质与可靠性。
- 专业应用支持:我们的工程团队可及时提供技术选型、定制和故障分析服务。
- 有竞争力的价格与交期:规模化生产带来的成本优势，使我们能够快速响应您的订单。
