典型同轴环行器
L Band ,S Band, C Band, X Band, Ku Band, K Band, Ka Band
- 我们的典型同轴环行器采用先进的铁氧体材料和精密工程设计，具备低插入损耗、高隔离度、高功率容量和出色的温度稳定性。
- 它广泛应用于各类通信系统、雷达系统和测试设备。
- 它们旨在为您的系统提供可靠且高效的信号路径管理解决方案。
核心特性与优势
- 低插入损耗，正向路径信号损耗极低（典型值 < 0.3 dB），可最大限度提升信号强度，并提高系统信噪比和效率。
- 高隔离度，具备强反向路径抑制能力（典型值 > 20 dB），可有效防止发射信号泄漏至接收通道，保护敏感接收机并降低系统自干扰。
- 高功率承受能力，同时支持高平均功率和峰值功率，非常适用于雷达和高功率通信基站等严苛应用。
- 优异的 VSWR，各端口均具有极低数值（典型值 < 1.20），确保良好的阻抗匹配，最大限度减少信号反射，并提升整体系统性能。
- 高可靠性与稳定性，采用气密密封、激光焊接结构，可抵抗潮湿和盐雾，具备宽工作温度耐受能力和极小的性能波动，适合在严苛环境中长期运行并延长使用寿命。
- 结构紧凑且坚固，配备标准同轴接口（例如 N-type、SMA、TNC）和耐用金属外壳，便于系统集成，同时具备高机械强度以及抗振动、抗冲击能力。
典型应用
- 雷达系统：作为双工器使用，使单根天线能够交替进行发射和接收，从而简化系统架构。
- 无线通信基站：在 PA（功率放大器）和 LNA（低噪声放大器）之间隔离发射与接收信号，保护接收机免受强大发射信号损坏。
- 测试与测量仪器：在信号源和负载之间提供隔离，防止反射信号损坏昂贵设备（例如矢量网络分析仪）。
- 放大器保护：将放大器输出端的反射功率引导至匹配负载并进行耗散，防止功率放大器晶体管损坏。
- 其他领域：微波中继、卫星通信、电子战（EW），以及任何需要控制 RF 信号方向的场景。
电气性能表与产品外观

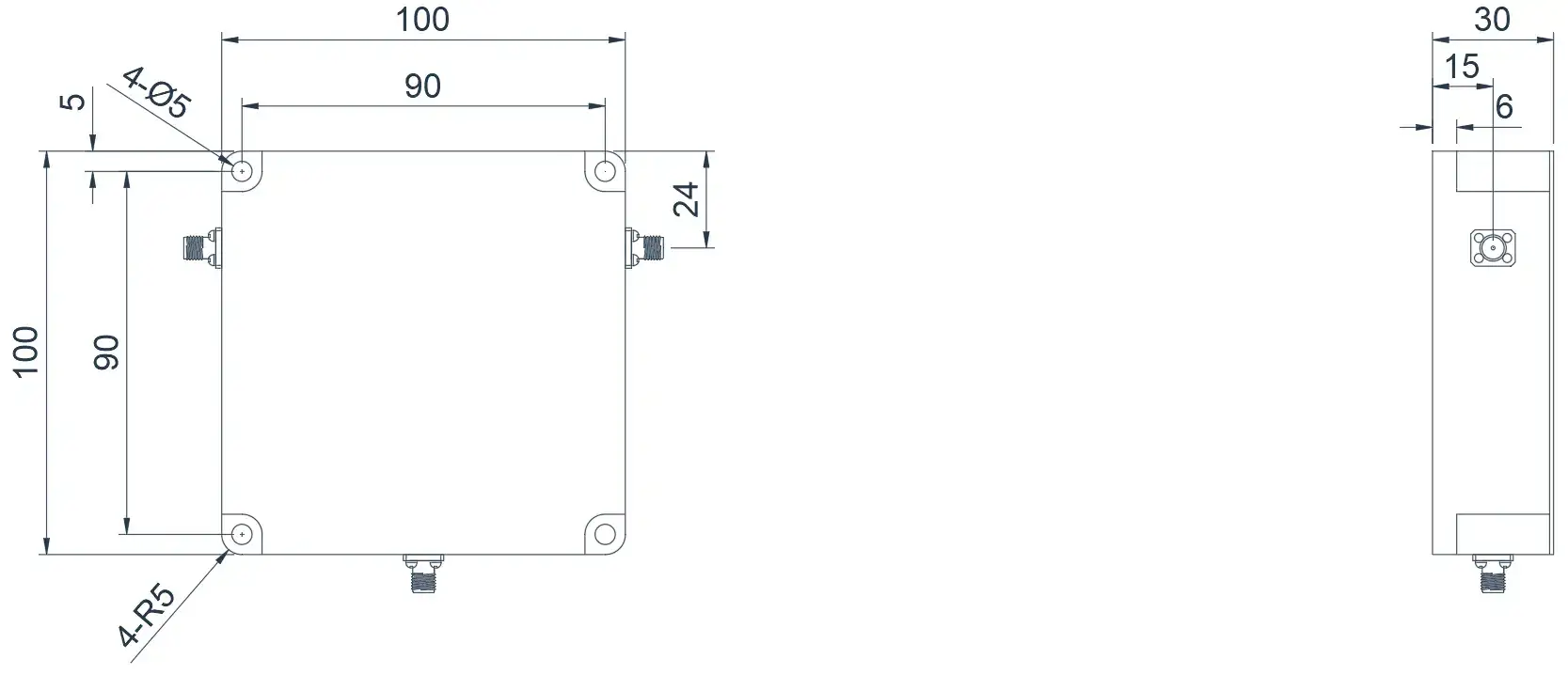

0.1~0.4GHz 典型同轴环行器
产品概览
以下为常用的同轴环行器产品。该产品覆盖 VHF 至 UHF 频段范围，相对带宽最高可达 10%。尺寸、端口和频段可根据您的要求进行定制。
型号
频率(GHz)
最大带宽
插入损耗(dB) 最大值
隔离度(dB) 最小值
VSWR 最大值
连接器
工作温度(℃)
峰值/连续波/反射功率(Watt)
方向
HCCTA01T04G⬇
0.1~0.4
10%
0.4
20
1.2
SMA
-55~+85℃
500/50
Clockwise
HCDTB01T04G⬇
0.1~0.4
10%
0.4
20
1.2
SMA
-55~+85℃
500/50
Counter Clockwise

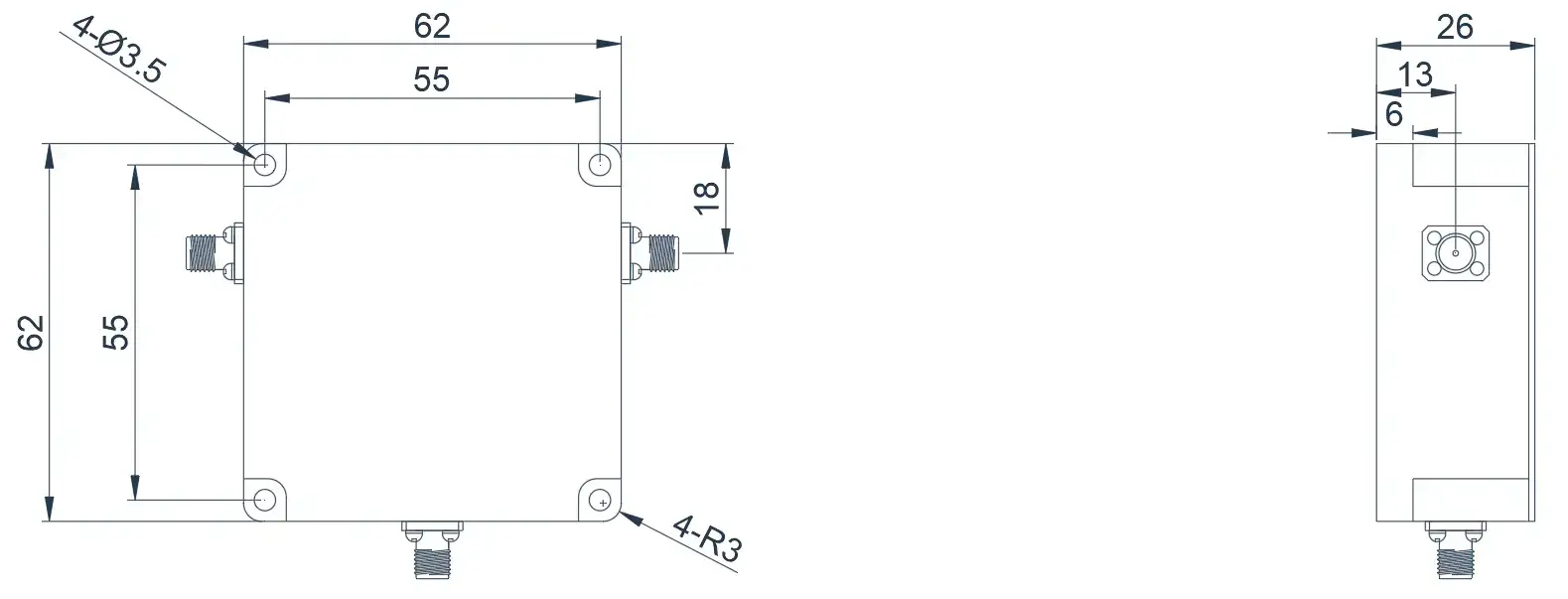

0.2~0.6GHz 典型同轴环行器
产品概览
以下为常用的同轴环行器产品。该产品覆盖 VHF 至 UHF 频段范围，相对带宽最高可达 10%。尺寸、端口和频段可根据您的要求进行定制。
型号
频率(GHz)
最大带宽
插入损耗(dB) 最大值
隔离度(dB) 最小值
VSWR 最大值
连接器
工作温度(℃)
峰值/连续波/反射功率(Watt)
方向
HCCTA02T06G⬇
0.2~0.6
10%
0.4
20
1.2
SMA
-55~+85℃
500/50
Clockwise
HCCTB04T10G⬇
0.2~0.6
10%
0.4
20
1.2
SMA
-55~+85℃
500/50
Counter Clockwise

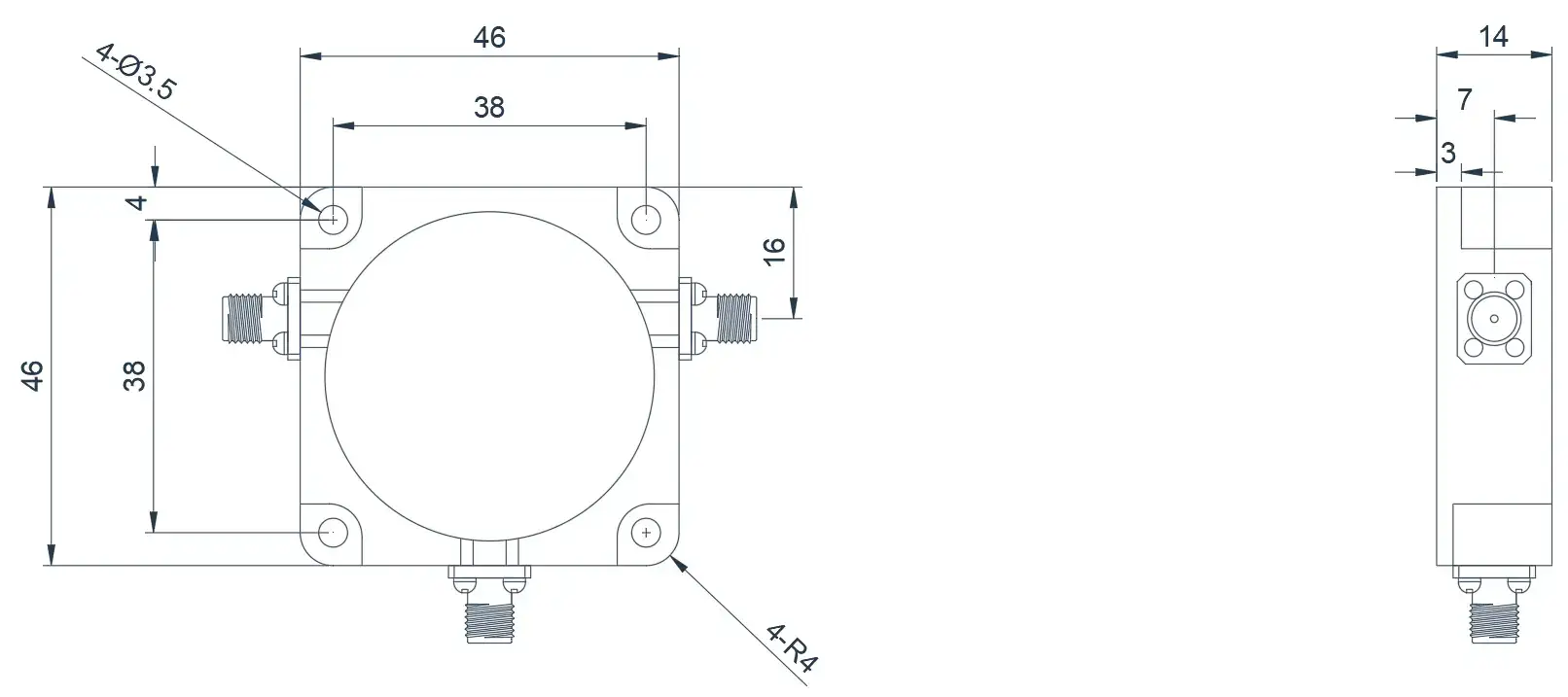

0.4~1.0GHz 典型同轴环行器
产品概览
以下为常用的同轴环行器产品。该产品覆盖 VHF 至 UHF 频段范围，相对带宽最高可达 10%。尺寸、端口和频段可根据您的要求进行定制。
型号
频率(GHz)
最大带宽
插入损耗(dB) 最大值
隔离度(dB) 最小值
VSWR 最大值
连接器
工作温度(℃)
峰值/连续波/反射功率(Watt)
方向
HCCTA04T10G⬇
0.4~1.0
10%
0.4
20
1.2
SMA
-55~+85℃
500/50
Clockwise
HCCTB04T10G⬇
0.4~1.0
10%
0.4
20
1.2
SMA
-55~+85℃
500/50
Counter Clockwise

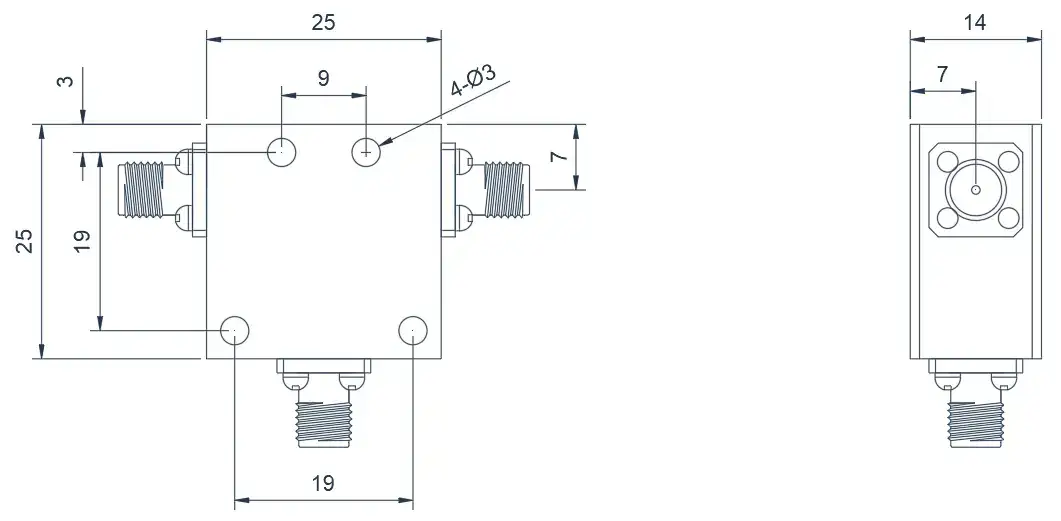

0.8~2.5GHz 典型同轴环行器
产品概览
以下为常用的同轴环行器产品。该产品覆盖 UHF 频段范围，相对带宽最高可达 10%。尺寸、端口和频段可根据您的要求进行定制。
型号
频率(GHz)
最大带宽
插入损耗(dB) 最大值
隔离度(dB) 最小值
VSWR 最大值
连接器
工作温度(℃)
峰值/连续波/反射功率(Watt)
方向
HCCTA08T25G⬇
0.8~2.5
10%
0.4
20
1.2
SMA
-55~+85℃
500/50
Clockwise
HCCTB08T25G⬇
0.8~2.5
10%
0.4
20
1.2
SMA
-55~+85℃
500/50
Counter Clockwise

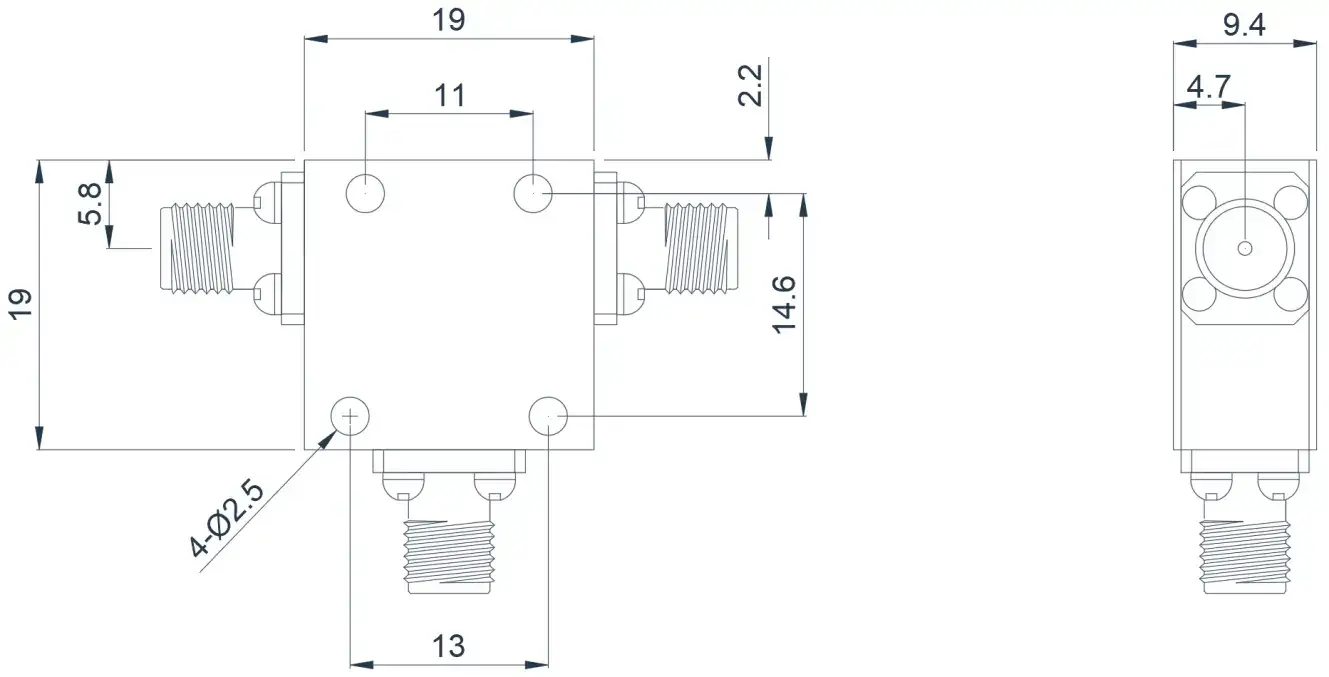

1.5~3.5GHz 典型同轴环行器
产品概览
以下为常用的同轴环行器产品。该产品覆盖 L~S 频段范围，相对带宽最高可达 10%。尺寸、端口和频段可根据您的要求进行定制。
型号
频率(GHz)
最大带宽
插入损耗(dB) 最大值
隔离度(dB) 最小值
VSWR 最大值
连接器
工作温度(℃)
峰值/连续波/反射功率(Watt)
方向
HCCTA15T35G⬇
1.5~3.5
10%
0.4
20
1.2
SMA
-55~+85℃
500/50
Clockwise
HCCTB15T35G⬇
1.5~3.5
10%
0.4
20
1.2
SMA
-55~+85℃
500/50
Counter Clockwise

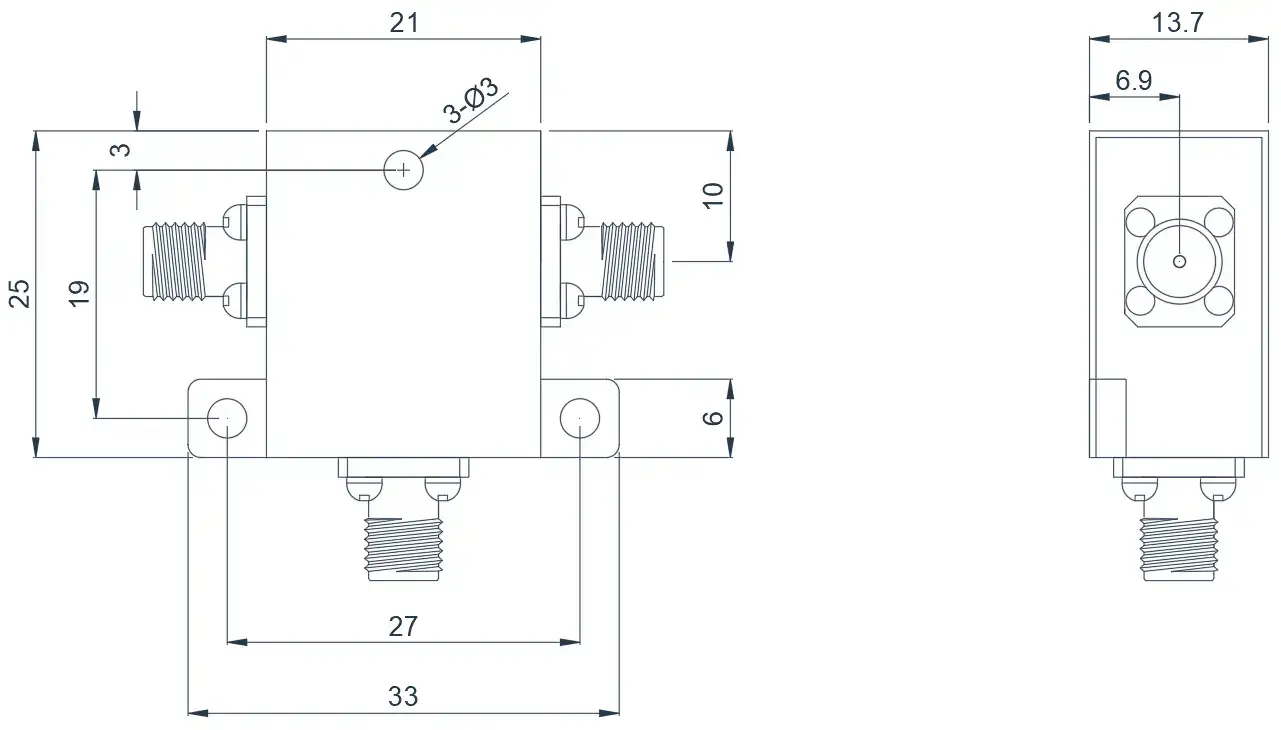

3.0~5.0GHz 典型同轴环行器
产品概览
以下为常用的同轴环行器产品。该产品覆盖 S~C 频段范围，相对带宽最高可达 10%。尺寸、端口和频段可根据您的要求进行定制。
型号
频率(GHz)
最大带宽
插入损耗(dB) 最大值
隔离度(dB) 最小值
VSWR 最大值
连接器
工作温度(℃)
峰值/连续波/反射功率(Watt)
方向
HCCTA30T50G⬇
3.0~5.0
10%
0.4
20
1.2
SMA
-55~+85℃
200/40
Clockwise
HCCTB30T50G⬇
3.0~5.0
10%
0.4
20
1.2
SMA
-55~+85℃
200/40
Counter Clockwise

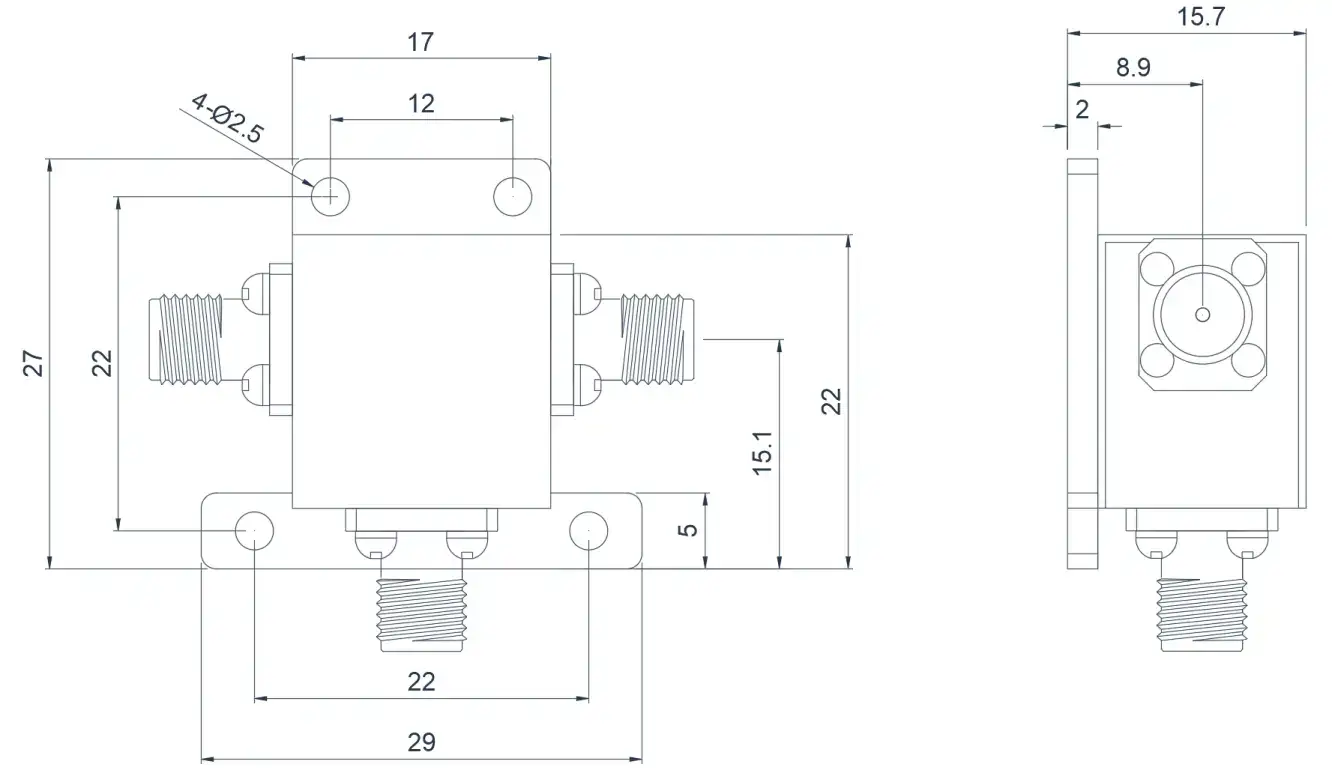

4.0~8.0GHz 典型同轴环行器
产品概览
以下为常用的同轴环行器产品。该产品覆盖 C 频段范围，相对带宽最高可达 10%。尺寸、端口和频段可根据您的要求进行定制。
型号
频率(GHz)
最大带宽
插入损耗(dB) 最大值
隔离度(dB) 最小值
VSWR 最大值
连接器
工作温度(℃)
峰值/连续波/反射功率(Watt)
方向
HCCTA40T80G⬇
4.0~8.0
10%
0.4
20
1.2
SMA
-55~+85℃
200/40
Clockwise
HCCTB40T80G⬇
4.0~8.0
10%
0.4
20
1.2
SMA
-55~+85℃
200/40
Counter Clockwise

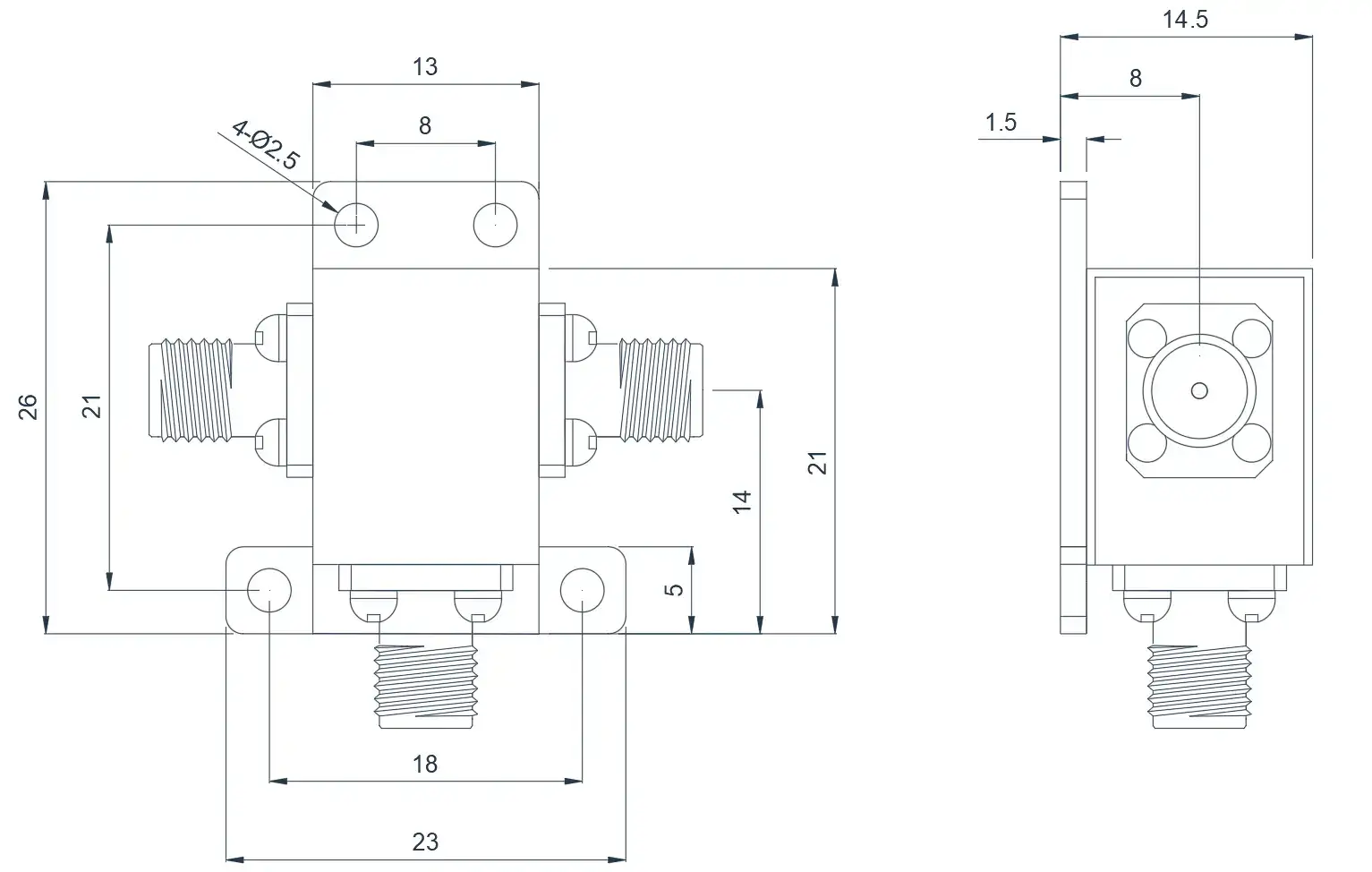

8.0~19.0GHz 典型同轴环行器
产品概览
以下为常用的同轴环行器产品。该产品覆盖 X、Ku、K 频段范围，相对带宽最高可达 10%。尺寸、端口和频段可根据您的要求进行定制。
型号
频率(GHz)
最大带宽
插入损耗(dB) 最大值
隔离度(dB) 最小值
VSWR 最大值
连接器
工作温度(℃)
峰值/连续波/反射功率(Watt)
方向
HCCTA80T190G⬇
8.0~19.0
10%
0.4
20
1.25
SMA
-55~+85℃
200/40
Clockwise
HCCTB80T190G⬇
8.0~19.0
10%
0.4
20
1.25
SMA
-55~+85℃
200/40
Counter Clockwise

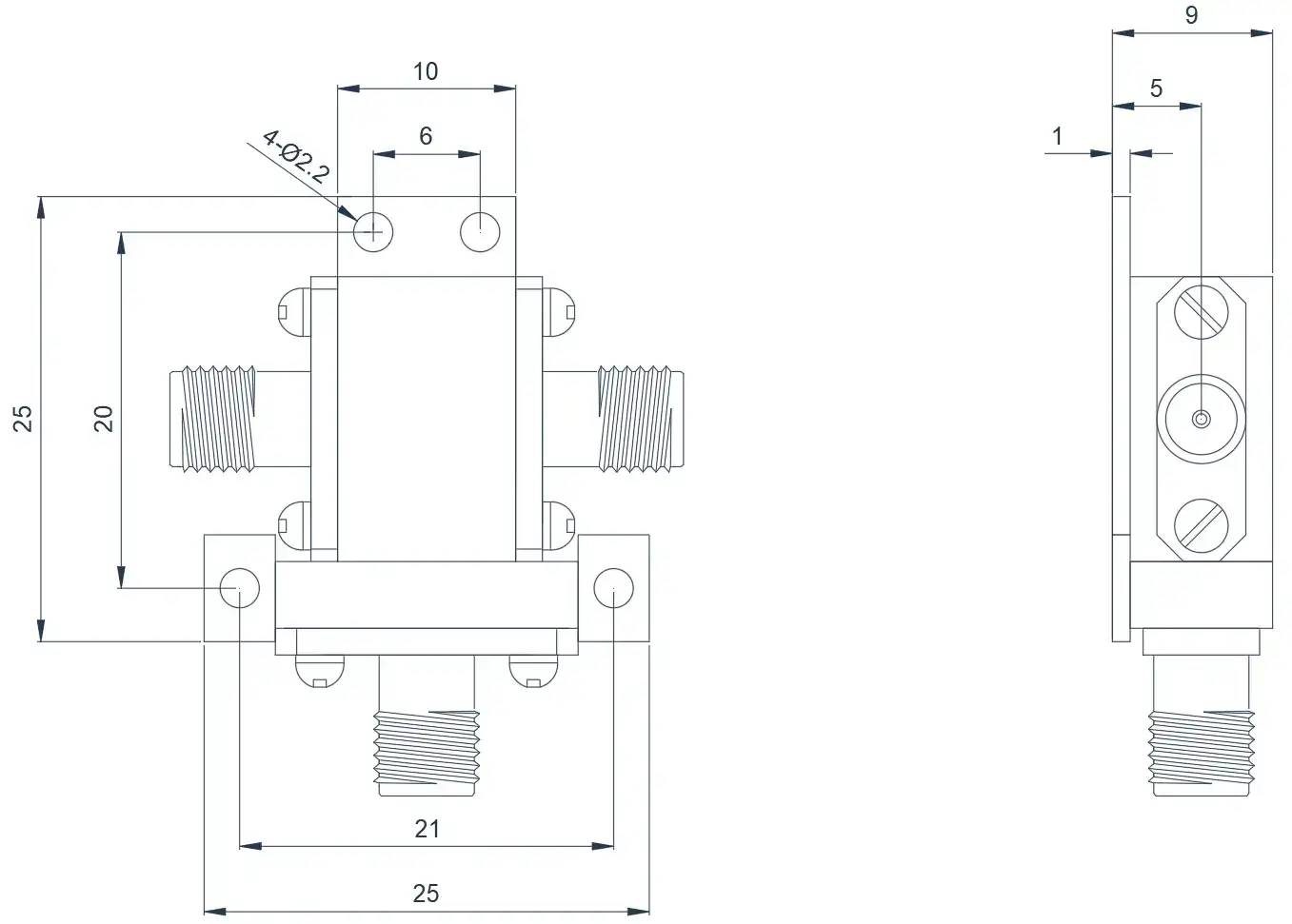

18.0~40.0GHz 典型同轴环行器
产品概览
以下为常用的同轴环行器产品。该产品覆盖 Ku、K 频段范围，相对带宽最高可达 10%。尺寸、端口和频段可根据您的要求进行定制。
型号
频率(GHz)
最大带宽
插入损耗(dB) 最大值
隔离度(dB) 最小值
VSWR 最大值
连接器
工作温度(℃)
峰值/连续波/反射功率(Watt)
方向
HCCTA180T400G⬇
18.0~40.0
10%
0.6
18
1.35
2.92-K
-55~+85℃
20/5
Clockwise
HCCTB180T400G⬇
18.0~40.0
10%
0.6
18
1.35
2.92-K
-55~+85℃
20/5
Counter Clockwise
关于 HzBeat
HzBeat 是一家领先的 RF 元器件制造商，专注于 RF 环行器和隔离器；作为 RF 环行器和隔离器（20MHz–200GHz）的全球供应商，我们提供微带、带线、同轴和波导解决方案，服务于通信系统、雷达、卫星和医学成像等应用。
如需详细技术文档、样品申请或定制需求，请随时联系我们。—— 我们将在 24 小时内回复，确保您获得适合设计需求的精准解决方案。
定制与选择指南
- 工作频段:确保其覆盖系统所需的全部频率。
- 功率承受能力:根据系统发射功率（平均功率和峰值功率）进行选择，并预留一定余量。
- 性能要求:明确插入损耗、隔离度以及 VSWR/回波损耗的具体要求。
- 环境条件:考虑工作温度范围、振动、湿度等。
- 成本与交期:在满足性能要求的同时，平衡成本和项目周期。
为什么选择我们的产品
- 深厚的技术实力:我们在铁氧体材料和微波磁学领域拥有 18 年以上的研发经验。
- 全自动化生产线:确保每一个产品单元都具备一致的卓越品质与可靠性。
- 专业应用支持:我们的工程团队可及时提供技术选型、定制和故障分析服务。
- 有竞争力的价格与交期:规模化生产带来的成本优势，使我们能够快速响应您的订单。
