电气性能表与产品外观

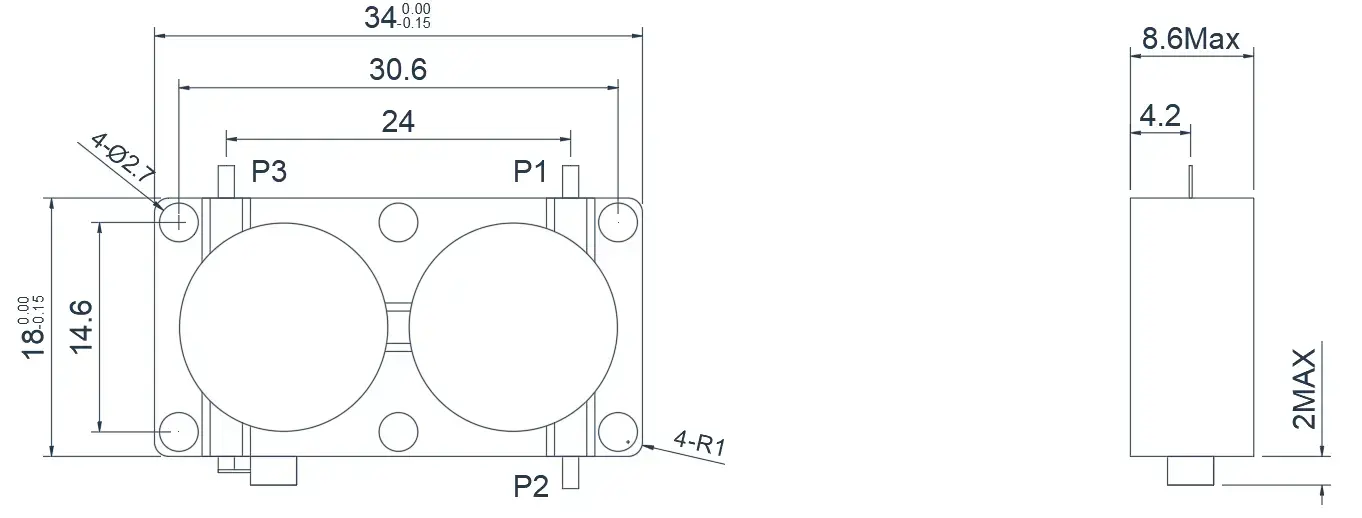

1.2~1.4GHz 典型带线双结环行器
产品概览
这是一款 L-band 带线双结环行器。可根据您的要求对小尺寸、高功率、端口位置和传输方向进行定制。
型号
频率(GHz)
最大带宽
插入损耗(dB) 最大值
隔离度(dB) 最小值
VSWR 最大值
工作温度(℃ )
峰值/连续波/反射功率(Watt)
方向
HDDHA12T14G⬇
1.2~1.4
FULL
0.4(P1-P2)
0.8(P2-P3)
18.0(P2-P1)
35.0(P3-P2)
1.35
-40~+70
200/50/20
Clockwise
HDDHB12T14G⬇
1.2~1.4
FULL
0.4(P1-P2)
0.8(P2-P3)
18.0(P2-P1)
35.0(P3-P2)
1.35
-40~+70
200/50/20
Counter Clockwise
5.3~5.9GHz 典型带线双结环行器
产品概览
这是一款 C-band 带线双结环行器。可根据您的要求对小尺寸、高功率、端口位置和传输方向进行定制。
型号
频率(GHz)
最大带宽
插入损耗(dB) 最大值
隔离度(dB) 最小值
VSWR 最大值
工作温度(℃ )
峰值/连续波/反射功率(Watt)
方向
HDDHA53T59G⬇
5.3~5.9
FULL
0.45(P1-P2)
0.8(P2-P3)
19.0(P2-P1/P3-P1)
38.0(P3-P2)
1.25
-40~+70
100/20/20
Clockwise
HDDHB53T59G⬇
5.3~5.9
FULL
0.45(P1-P2)
0.8(P2-P3)
19.0(P2-P1/P3-P1)
38.0(P3-P2)
1.25
-40~+70
100/20/20
Counter Clockwise
关于 HzBeat
HzBeat 是一家领先的 RF 元器件制造商，专注于 RF 环行器和隔离器；作为 RF 环行器和隔离器（20MHz–200GHz）的全球供应商，我们提供微带、带线、同轴和波导解决方案，服务于通信系统、雷达、卫星和医学成像等应用。
如需详细技术文档、样品申请或定制需求，请随时联系我们。—— 我们将在 24 小时内回复，确保您获得适合设计需求的精准解决方案。
定制与选择指南
- 工作频段:确保其覆盖系统所需的全部频率。
- 功率承受能力:根据系统发射功率（平均功率和峰值功率）进行选择，并预留一定余量。
- 性能要求:明确插入损耗、隔离度以及 VSWR/回波损耗的具体要求。
- 环境条件:考虑工作温度范围、振动、湿度等。
- 成本与交期:在满足性能要求的同时，平衡成本和项目周期。
为什么选择我们的产品
- 深厚的技术实力:我们在铁氧体材料和微波磁学领域拥有 18 年以上的研发经验。
- 全自动化生产线:确保每一个产品单元都具备一致的卓越品质与可靠性。
- 专业应用支持:我们的工程团队可及时提供技术选型、定制和故障分析服务。
- 有竞争力的价格与交期:规模化生产带来的成本优势，使我们能够快速响应您的订单。
有问题？欢迎随时留言咨询。
请告诉我们频段、目标 IL/隔离度/VSWR、功率等级和项目周期 —— 我们将为您匹配最佳拓扑结构并提供 S 参数。我们将在 24 小时内与您联系。
产品概览
这是一款 L-band 带线双结环行器。可根据您的要求对小尺寸、高功率、端口位置和传输方向进行定制。
| 型号 | 频率(GHz) | 最大带宽 | 插入损耗(dB) 最大值 | 隔离度(dB) 最小值 | VSWR 最大值 | 工作温度(℃ ) | 峰值/连续波/反射功率(Watt) | 方向 |
|---|---|---|---|---|---|---|---|---|
| HDDHA12T14G⬇ |
1.2~1.4 |
FULL |
0.4(P1-P2) 0.8(P2-P3) |
18.0(P2-P1) 35.0(P3-P2) |
1.35 | -40~+70 | 200/50/20 | Clockwise |
| HDDHB12T14G⬇ |
1.2~1.4 |
FULL |
0.4(P1-P2) 0.8(P2-P3) |
18.0(P2-P1) 35.0(P3-P2) |
1.35 | -40~+70 | 200/50/20 | Counter Clockwise |
5.3~5.9GHz 典型带线双结环行器
产品概览
这是一款 C-band 带线双结环行器。可根据您的要求对小尺寸、高功率、端口位置和传输方向进行定制。
型号
频率(GHz)
最大带宽
插入损耗(dB) 最大值
隔离度(dB) 最小值
VSWR 最大值
工作温度(℃ )
峰值/连续波/反射功率(Watt)
方向
HDDHA53T59G⬇
5.3~5.9
FULL
0.45(P1-P2)
0.8(P2-P3)
19.0(P2-P1/P3-P1)
38.0(P3-P2)
1.25
-40~+70
100/20/20
Clockwise
HDDHB53T59G⬇
5.3~5.9
FULL
0.45(P1-P2)
0.8(P2-P3)
19.0(P2-P1/P3-P1)
38.0(P3-P2)
1.25
-40~+70
100/20/20
Counter Clockwise
关于 HzBeat
HzBeat 是一家领先的 RF 元器件制造商，专注于 RF 环行器和隔离器；作为 RF 环行器和隔离器（20MHz–200GHz）的全球供应商，我们提供微带、带线、同轴和波导解决方案，服务于通信系统、雷达、卫星和医学成像等应用。
如需详细技术文档、样品申请或定制需求，请随时联系我们。—— 我们将在 24 小时内回复，确保您获得适合设计需求的精准解决方案。
定制与选择指南
- 工作频段:确保其覆盖系统所需的全部频率。
- 功率承受能力:根据系统发射功率（平均功率和峰值功率）进行选择，并预留一定余量。
- 性能要求:明确插入损耗、隔离度以及 VSWR/回波损耗的具体要求。
- 环境条件:考虑工作温度范围、振动、湿度等。
- 成本与交期:在满足性能要求的同时，平衡成本和项目周期。
为什么选择我们的产品
- 深厚的技术实力:我们在铁氧体材料和微波磁学领域拥有 18 年以上的研发经验。
- 全自动化生产线:确保每一个产品单元都具备一致的卓越品质与可靠性。
- 专业应用支持:我们的工程团队可及时提供技术选型、定制和故障分析服务。
- 有竞争力的价格与交期:规模化生产带来的成本优势，使我们能够快速响应您的订单。
有问题？欢迎随时留言咨询。
请告诉我们频段、目标 IL/隔离度/VSWR、功率等级和项目周期 —— 我们将为您匹配最佳拓扑结构并提供 S 参数。我们将在 24 小时内与您联系。
产品概览
这是一款 C-band 带线双结环行器。可根据您的要求对小尺寸、高功率、端口位置和传输方向进行定制。
| 型号 | 频率(GHz) | 最大带宽 | 插入损耗(dB) 最大值 | 隔离度(dB) 最小值 | VSWR 最大值 | 工作温度(℃ ) | 峰值/连续波/反射功率(Watt) | 方向 |
|---|---|---|---|---|---|---|---|---|
| HDDHA53T59G⬇ |
5.3~5.9 |
FULL |
0.45(P1-P2) 0.8(P2-P3) |
19.0(P2-P1/P3-P1) 38.0(P3-P2) |
1.25 | -40~+70 | 100/20/20 | Clockwise |
| HDDHB53T59G⬇ |
5.3~5.9 |
FULL |
0.45(P1-P2) 0.8(P2-P3) |
19.0(P2-P1/P3-P1) 38.0(P3-P2) |
1.25 | -40~+70 | 100/20/20 | Counter Clockwise |
关于 HzBeat
HzBeat 是一家领先的 RF 元器件制造商，专注于 RF 环行器和隔离器；作为 RF 环行器和隔离器（20MHz–200GHz）的全球供应商，我们提供微带、带线、同轴和波导解决方案，服务于通信系统、雷达、卫星和医学成像等应用。
如需详细技术文档、样品申请或定制需求，请随时联系我们。—— 我们将在 24 小时内回复，确保您获得适合设计需求的精准解决方案。
定制与选择指南
- 工作频段:确保其覆盖系统所需的全部频率。
- 功率承受能力:根据系统发射功率（平均功率和峰值功率）进行选择，并预留一定余量。
- 性能要求:明确插入损耗、隔离度以及 VSWR/回波损耗的具体要求。
- 环境条件:考虑工作温度范围、振动、湿度等。
- 成本与交期:在满足性能要求的同时，平衡成本和项目周期。
为什么选择我们的产品
- 深厚的技术实力:我们在铁氧体材料和微波磁学领域拥有 18 年以上的研发经验。
- 全自动化生产线:确保每一个产品单元都具备一致的卓越品质与可靠性。
- 专业应用支持:我们的工程团队可及时提供技术选型、定制和故障分析服务。
- 有竞争力的价格与交期:规模化生产带来的成本优势，使我们能够快速响应您的订单。
