SMD 环行器(SMT)，表面贴装器件

频率最高可达 40GHz。

  • SMD 环行器（SMT）是一种紧凑且多功能的元器件，专为无缝集成到表面贴装组件中而设计。
  • 该环行器可为现代通信系统、雷达系统和射频前端模块提供高隔离度和高效的信号路由。
  • SMD 环行器(SMT) 兼容 SMT 组装，可实现节省空间的高效装配，同时确保表面贴装电路中的可靠信号路由与隔离。
联系我们
典型带线环行器

核心特性与优势

  • 小型化与轻量化：与传统环行器设计相比，LTCC 和 SMT 技术可显著减小尺寸和重量，非常适合手机、无人机和相控阵雷达 T/R 模块等对空间和重量有限制的应用。
  • 高可靠性：全固态设计，无活动部件，可耐受振动和严苛环境；陶瓷与金属封装确保出色的气密性和热稳定性。
  • 适合自动化生产：SMD 封装完全兼容 PCB 和 SMT 组装，可实现快速、低成本、高一致性的自动化生产，并提升制造效率。
  • 优异的射频性能：低插入损耗（<0.5 dB）、高隔离度（> 20 dB）和低 VSWR（< 1.25）确保高效传输、最小反射和强反向隔离。
  • 宽带性能：专为在宽频段内稳定运行而设计，覆盖从数百 MHz 到数十 GHz 的应用。

典型应用

  • 移动通信：4G/5G/6G 基站、小型基站。
  • 雷达系统：军用、气象、汽车雷达。
  • 卫星通信：VSAT、卫星/地面终端。
  • 测试与测量设备：矢量网络分析仪、信号源等。
  • 物联网（IoT）设备。

电气性能表与产品外观

0.336~0.344GHz SMD 环行器(SMT)
型号 频率(GHz) 最大带宽 插入损耗(dB) 最大值 隔离度(dB) 最小值 VSWR 最大值 工作温度(℃ ) 峰值/连续波/反射功率(Watt) 方向
HDCTC336T344M⬇ 0.336~0.344 FULL 0.40 18 1.29 -40~+125℃ 2000/200 Clockwise
HDCTD336T344M⬇ 0.336~0.344 FULL 0.40 18 1.29 -40~+125℃ 2000/200 Counter Clockwise

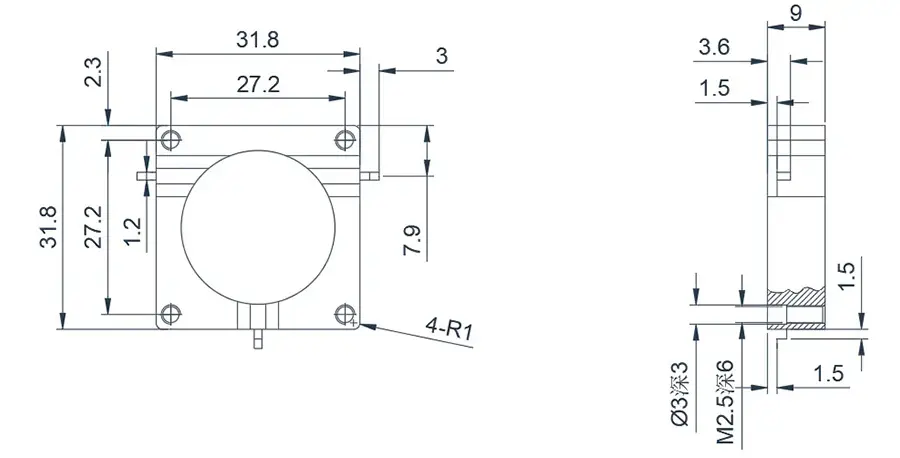

0.336~0.344GHz SMD 环行器(SMT)
1.8~3.6GHz SMD 环行器(SMT)
型号 频率(GHz) 最大带宽 插入损耗(dB) 最大值 隔离度(dB) 最小值 VSWR 最大值 工作温度(℃ ) 峰值/连续波/反射功率(Watt) 方向
HLCU1805T1880M⬇ 1.805~1.88 FULL 0.75(-35~+125℃) 13.0(-35~+125℃) 1.58(-35~+125℃) -40~125℃ 10/2
HLCU2110T2170M⬇ 2.11~2.17 FULL 0.6(-35~+85℃)
0.65(+85~+125℃) 		13.0(-35~+125℃) 1.58(-35~+125℃) -40~125℃ 10/2
HLCU2500T2700M⬇ 2.5~2.7 FULL 1.3(-40~+125℃) 11.0(-40~+125℃) 1.78(-40~+125℃) -40~125℃ 10/2
HLCU3300T3600M⬇ 3.3~3.6 FULL 0.8(-10~+85℃)
1.0(+85~+105℃) 		12.0(-10~+85℃) 1.67(-10~+85℃) -40~125℃ 10/2

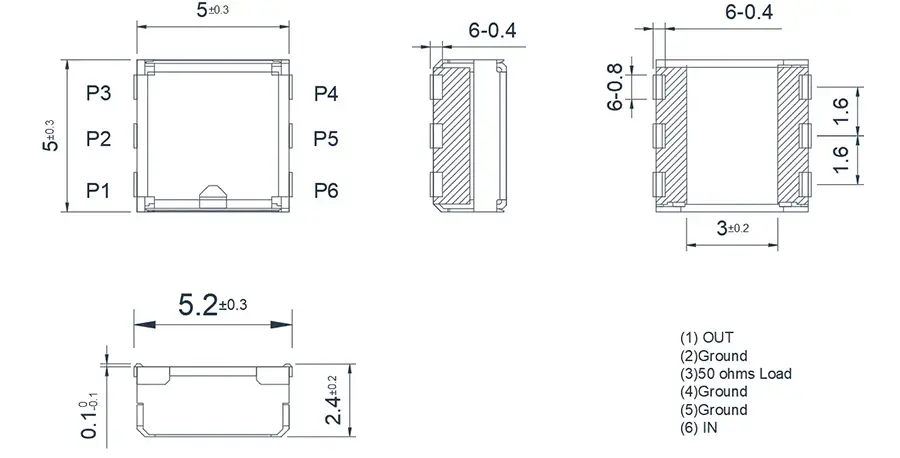

1.8~3.6GHz SMD 环行器(SMT)
2.0~2.1GHz SMD 环行器(SMT)
型号 频率(GHz) 最大带宽 插入损耗(dB) 最大值 隔离度(dB) 最小值 VSWR 最大值 工作温度(℃ ) 峰值/连续波/反射功率(Watt) 方向
HDCE20T21M⬇ 2.0~2.1 FULL 0.4 20 1.4 -55~+85℃ /80 Clockwise
2.0~2.1GHz SMD 环行器(SMT)
2.496~3.8GHz SMD 环行器(SMT)
型号 频率(GHz) 最大带宽 插入损耗(dB) 最大值 隔离度(dB) 最小值 VSWR 最大值 工作温度(℃ ) 峰值/连续波/反射功率(Watt) 方向
HDCE2496T2960M⬇ 2.496~2.96 FULL 0.35(0.3) 18(20) 1.29 (1.22 ) -40~+125 200/50 Clockwise
HDCF2496T2960M⬇ 2.496~2.96 FULL 0.35(0.3) 18(20) 1.29 (1.22 ) -40~+125 200/50 Counter Clockwise
HDCE34T37G⬇ 3.4~3.7 FULL 0.3(0.28/0.33) 20(18/22) 1.22 (1.29 /1.17 ) -40~+125 200/50 Clockwise
HDCF34T37G⬇ 3.4~3.7 FULL 0.3(0.28/0.33) 20(18/22) 1.29 (1.22 ) -40~+125 200/50 Counter Clockwise
HDCE34T38G⬇ 3.4~3.8 FULL 0.35(0.3) 18(20) 1.29 (1.22 ) -40~+125 200/50 Clockwise
HDCF34T38G⬇ 3.4~3.8 FULL 0.35(0.3) 18(20) 1.29 (1.22 ) -40~+125 200/50 Counter Clockwise

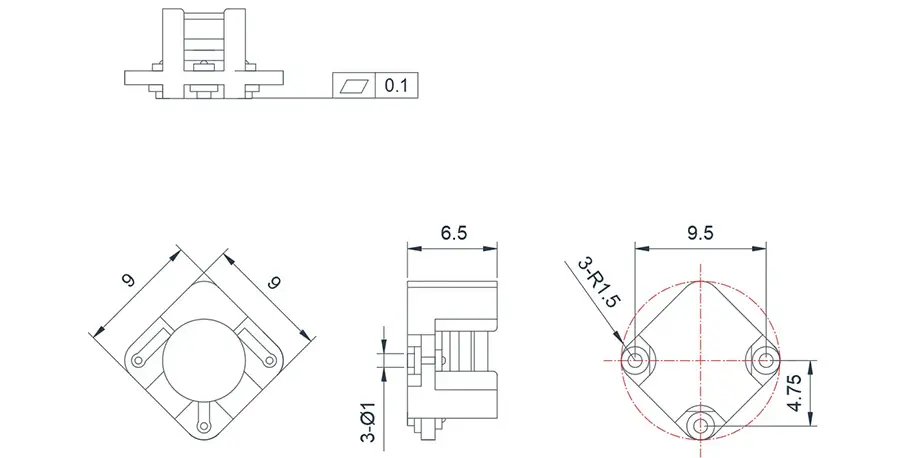

2.496~3.8GHz SMD 环行器(SMT)
3.4~3.6GHz SMD 环行器(SMT)
型号 频率(GHz) 最大带宽 插入损耗(dB) 最大值 隔离度(dB) 最小值 VSWR 最大值 工作温度(℃ ) 峰值/连续波/反射功率(Watt) 方向
HDCE34T36G⬇ 3.4~3.6 FULL 0.25 20(22) 1.22 (1.17 ) -40~+125 200/50 Clockwise
HDCF34T36G⬇ 3.4~3.6 FULL 0.25 20(22) 1.22 (1.17 ) -40~+125 200/50 Counter Clockwise

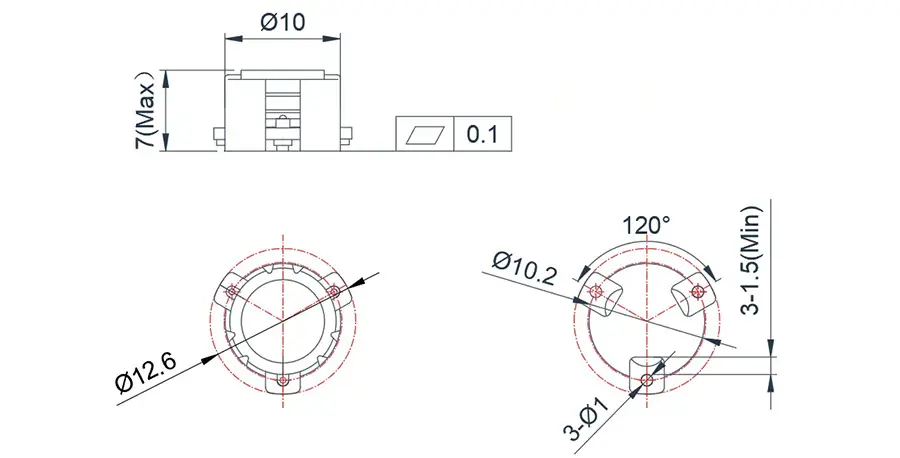

3.4~3.6GHz SMD 环行器(SMT)
3.4~5.0GHz SMD 环行器(SMT)
型号 频率(GHz) 最大带宽 插入损耗(dB) 最大值 隔离度(dB) 最小值 VSWR 最大值 工作温度(℃ ) 峰值/连续波/反射功率(Watt) 方向
HDCE34T38G⬇ 3.4~3.8 FULL 0.3(0.28/0.35) 20(18/22) 1.22 (1.29/1.17) -40~+125 800/80 Clockwise
HDCF34T38G⬇ 3.4~3.8 FULL 0.3(0.28/0.35) 20(18/22) 1.22 (1.29/1.17) -40~+125 800/80 Counter Clockwise
HDCE46T50G⬇ 4.6~5.0 FULL 0.3(0.28/0.33) 20(19/23) 1.22 (1.25 /1.15 -40~+125 800/150 Clockwise
HDCF46T50G⬇ 4.6~5.0 FULL 0.3(0.28/0.33) 20(19/23) 1.22 (1.25 /1.15 ) -40~+125 800/150 Counter Clockwise

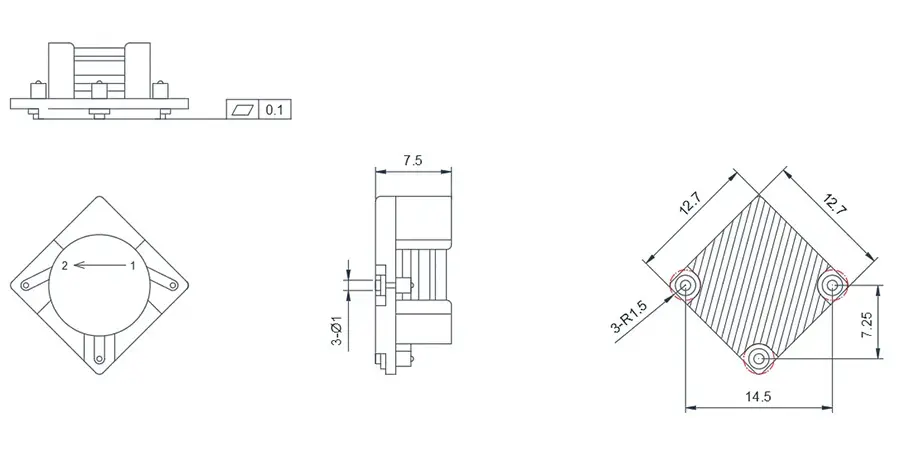

3.4~5.0GHz SMD 环行器(SMT)
5.0~6.0GHz SMD 环行器(SMT)
型号 频率(GHz) 最大带宽 插入损耗(dB) 最大值 隔离度(dB) 最小值 VSWR 最大值 工作温度(℃ ) 峰值/连续波/反射功率(Watt) 方向
HDCE50T60G⬇ 5.0~6.0 FULL 0.35 22 1.20 -55~+85℃ /50 Clockwise
HDCF50T60G⬇ 5.0~6.0 FULL 0.35 22 1.20 -55~+85℃ /50 Counter Clockwise
8.0~18.0GHz 微带环行器外观

关于 HzBeat

HzBeat 是一家领先的 RF 元器件制造商，专注于 RF 环行器和隔离器；作为 RF 环行器和隔离器（20MHz–200GHz）的全球供应商，我们提供微带、带线、同轴和波导解决方案，服务于通信系统、雷达、卫星和医学成像等应用。

如需详细技术文档、样品申请或定制需求，请随时联系我们。—— 我们将在 24 小时内回复，确保您获得适合设计需求的精准解决方案。

定制与选择指南

  • 工作频段:确保其覆盖系统所需的全部频率。
  • 功率承受能力:根据系统发射功率（平均功率和峰值功率）进行选择，并预留一定余量。
  • 性能要求:明确插入损耗、隔离度以及 VSWR/回波损耗的具体要求。
  • 环境条件:考虑工作温度范围、振动、湿度等。
  • 成本与交期:在满足性能要求的同时，平衡成本和项目周期。

为什么选择我们的产品

  • 深厚的技术实力:我们在铁氧体材料和微波磁学领域拥有 18 年以上的研发经验。
  • 全自动化生产线:确保每一个产品单元都具备一致的卓越品质与可靠性。
  • 专业应用支持:我们的工程团队可及时提供技术选型、定制和故障分析服务。
  • 有竞争力的价格与交期:规模化生产带来的成本优势，使我们能够快速响应您的订单。
