小型化微带环行器
C Band, X Band, K Band, Ka Band (5GHz-37GHz)
- 小型化微带环行器系列旨在实现显著更小的尺寸，非常适用于对装配尺寸有严格要求的应用。
- 尽管尺寸紧凑，这些环行器仍能保持高性能，并依托先进的生产技术和精密制造工艺确保可靠功能。
- 该系列非常适合空间受限的项目，可在紧凑外形中提供稳定可靠的性能。
核心特性与优势
- 超紧凑尺寸与轻量化：与传统波导或带状线环行器相比，体积和重量减少 50%–80%，尺寸可小至几毫米见方，非常适合 T/R 模块和射频集成电路（RFIC）封装等高集成模块。
- 高隔离度与低插入损耗：高隔离度（通常 > 20 dB）可防止发射信号泄漏并保护敏感接收机，而低插入损耗（<0.5 dB）可确保高效传输和较低的系统噪声系数。
- 宽工作带宽：支持从窄带（3–5%）到宽带（最高可达一个倍频程）的可定制带宽，满足多样化系统需求。
- 高功率承受能力：尽管尺寸紧凑，经过优化的热设计和材料仍可承受数 watts 至数十 watts 的平均功率，峰值功率可达到 kilowatt 级别。
- 出色的温度稳定性与可靠性：温度补偿磁路或宽温铁氧体可确保在 −40 °C 至 + 85 °C 范围内保持稳定性能，同时坚固结构为军用和严苛环境提供较强的抗振动与抗冲击能力。
- 表面贴装技术（SMT）兼容性：专为表面贴装和自动取放设计，可提升装配效率和一致性，同时降低生产成本。
典型应用
- 雷达系统：尤其用于相控阵雷达的 T/R 模块中，实现发射与接收通道的共用和隔离。
- 5G/6G 通信基础设施：用于 Massive MIMO 基站中的射频单元，实现发射/接收双工。
- 卫星通信与导航：适用于对尺寸和重量要求严格的机载、舰载、车载移动终端。
- 测试与测量仪器：频谱分析仪、矢量网络分析仪等，可作为核心切换或隔离元器件。
- IoT 设备与终端：无人机、可穿戴设备以及其他需要紧凑型射频前端的场景。
- 军用与航空航天电子：导弹导引头、电子战设备等。
电气性能表与产品外观
5.0~6.0GHz 小型化微带 'T' 结环行器
型号
频率(GHz)
最大带宽
插入损耗(dB) 最大值
隔离度(dB) 最小值
VSWR 最大值
工作温度(℃ )
峰值/连续波/反射功率(Watt)
方向
HMCTA50T60G-M⬇
5.0~6.0
FULL
0.6
18
1.3
-55~+85℃
10/2.5
Clockwise
HMCTB50T60G-M⬇
5.0~6.0
FULL
0.6
18
1.3
-55~+85℃
10/2.5
Counter Clockwise
8.0~12.0GHz 小型化微带 'T' 结环行器
型号
频率(GHz)
最大带宽
插入损耗(dB) 最大值
隔离度(dB) 最小值
VSWR 最大值
工作温度(℃ )
峰值/连续波/反射功率(Watt)
方向
HMCTA80T120G-M⬇
8.0~12.0
FULL
0.9
15
1.4
-55~+85℃
20/5
Clockwise
HMCTB80T120G-M⬇
8.0~12.0
FULL
0.9
15
1.4
-55~+85℃
20/5
Counter Clockwise
8.0~12.0GHz 小型化微带 'Y' 结环行器
型号
频率(GHz)
最大带宽
插入损耗(dB) 最大值
隔离度(dB) 最小值
VSWR 最大值
工作温度(℃ )
峰值/连续波/反射功率(Watt)
方向
HMCYA80T120G-M⬇
8.0~12.0
FULL
0.9
15
1.4
-55~+85℃
20/5
Clockwise
HMCYB80T120G-M⬇
8.0~12.0
FULL
0.9
15
1.4
-55~+85℃
20/5
Counter Clockwise
15.0~17.0GHz 小型化微带 'T' 结环行器
型号
频率(GHz)
最大带宽
插入损耗(dB) 最大值
隔离度(dB) 最小值
VSWR 最大值
工作温度(℃ )
峰值/连续波/反射功率(Watt)
方向
HMCTA150T170G-M⬇
15.0~17.0
FULL
0.5
20
1.2
-55~+85℃
20/5
Clockwise
HMCTB150T170G-M⬇
15.0~17.0
FULL
0.5
20
1.2
-55~+85℃
20/5
Counter Clockwise
33.0~37.0GHz 小型化微带 'T' 结环行器
型号
频率(GHz)
最大带宽
插入损耗(dB) 最大值
隔离度(dB) 最小值
VSWR 最大值
工作温度(℃ )
峰值/连续波/反射功率(Watt)
方向
HMCTA330T370G-M⬇
33.0~37.0
FULL
0.8
18
1.35
-55~+85℃
5/2
Clockwise
HMCTB330T370G-M⬇
33.0~37.0
FULL
0.8
18
1.35
-55~+85℃
5/2
Counter Clockwise
33.0~37.0GHz 小型化微带 'Y' 结环行器
型号
频率(GHz)
最大带宽
插入损耗(dB) 最大值
隔离度(dB) 最小值
VSWR 最大值
工作温度(℃ )
峰值/连续波/反射功率(Watt)
方向
HMCYA330T370G-M⬇
33.0~37.0
FULL
0.8
18
1.35
-55~+85℃
5/2
Clockwise
HMCYB330T370G-M⬇
33.0~37.0
FULL
0.8
18
1.35
-55~+85℃
5/2
Counter Clockwise

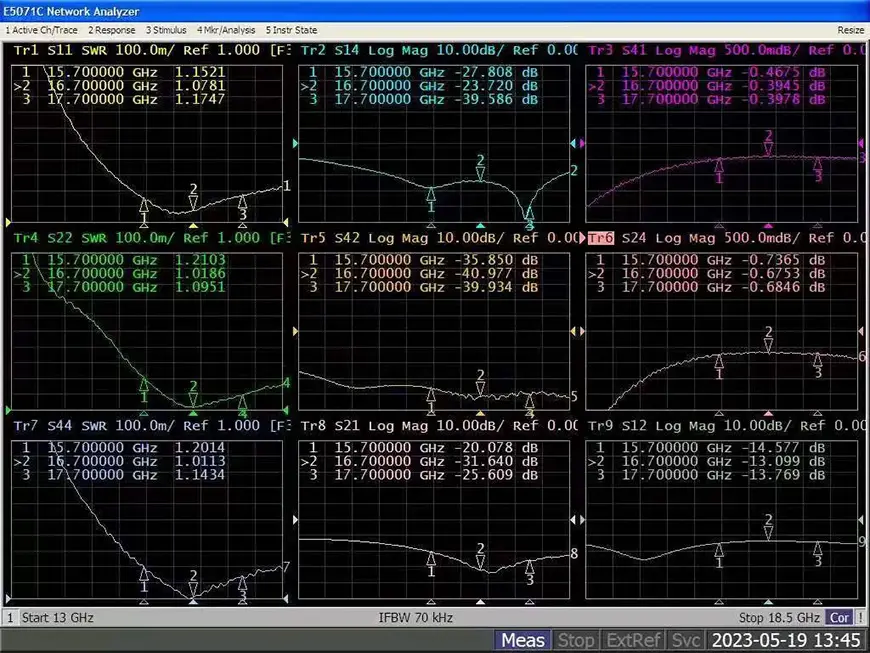

HMCTA150T170G-M 15.7GHz-17.7GHz
HMCTA150T170G-M 15.7GHz-17.7GHz
关于 HzBeat
HzBeat 是一家领先的 RF 元器件制造商，专注于 RF 环行器和隔离器；作为 RF 环行器和隔离器（20MHz–200GHz）的全球供应商，我们提供微带、带线、同轴和波导解决方案，服务于通信系统、雷达、卫星和医学成像等应用。
如需详细技术文档、样品申请或定制需求，请随时联系我们。—— 我们将在 24 小时内回复，确保您获得适合设计需求的精准解决方案。
定制与选择指南
- 工作频段:确保其覆盖系统所需的全部频率。
- 功率承受能力:根据系统发射功率（平均功率和峰值功率）进行选择，并预留一定余量。
- 性能要求:明确插入损耗、隔离度以及 VSWR/回波损耗的具体要求。
- 环境条件:考虑工作温度范围、振动、湿度等。
- 成本与交期:在满足性能要求的同时，平衡成本和项目周期。
为什么选择我们的产品
- 深厚的技术实力:我们在铁氧体材料和微波磁学领域拥有 18 年以上的研发经验。
- 全自动化生产线:确保每一个产品单元都具备一致的卓越品质与可靠性。
- 专业应用支持:我们的工程团队可及时提供技术选型、定制和故障分析服务。
- 有竞争力的价格与交期:规模化生产带来的成本优势，使我们能够快速响应您的订单。
