核心特性与优势
- 高功率承受能力：专为千瓦至兆瓦级应用而设计，可可靠承受并管理极高的微波功率。
- 卓越的单向保护：类似射频信号的“二极管”，确保低损耗正向传输，同时有效阻断反射波，以保护关键元器件。
- 出色的系统可靠性：坚固的密封结构配合高效冷却设计，可在严苛环境中长期稳定运行。
- 优化的系统效率：具备极低的正向传输损耗，可最大限度利用宝贵的信号功率，并提升整体系统能效。
- 坚固的热管理能力：集成高功率额定负载，并可选风冷或水冷，有效耗散大量反射能量，以维持较低的工作温度。
典型应用
- 军用/民用雷达系统：保护高功率速调管和行波管放大器，避免其受到天线失配引起的反射功率影响。
- 卫星通信地球站：保护大型上行链路系统中的高功率放大器。
- 粒子加速器与科研设施：保护回旋加速器和核聚变实验装置等设备中的射频源。
- 工业微波加热系统：用于塑料焊接、食品加工、橡胶硫化等设备中，以保护磁控管。
- 医疗设备：保护用于癌症治疗的医用直线加速器中的射频源。
电气性能表与产品外观
WR-22(19.4~21.4GHz) 高功率波导隔离器
产品概览

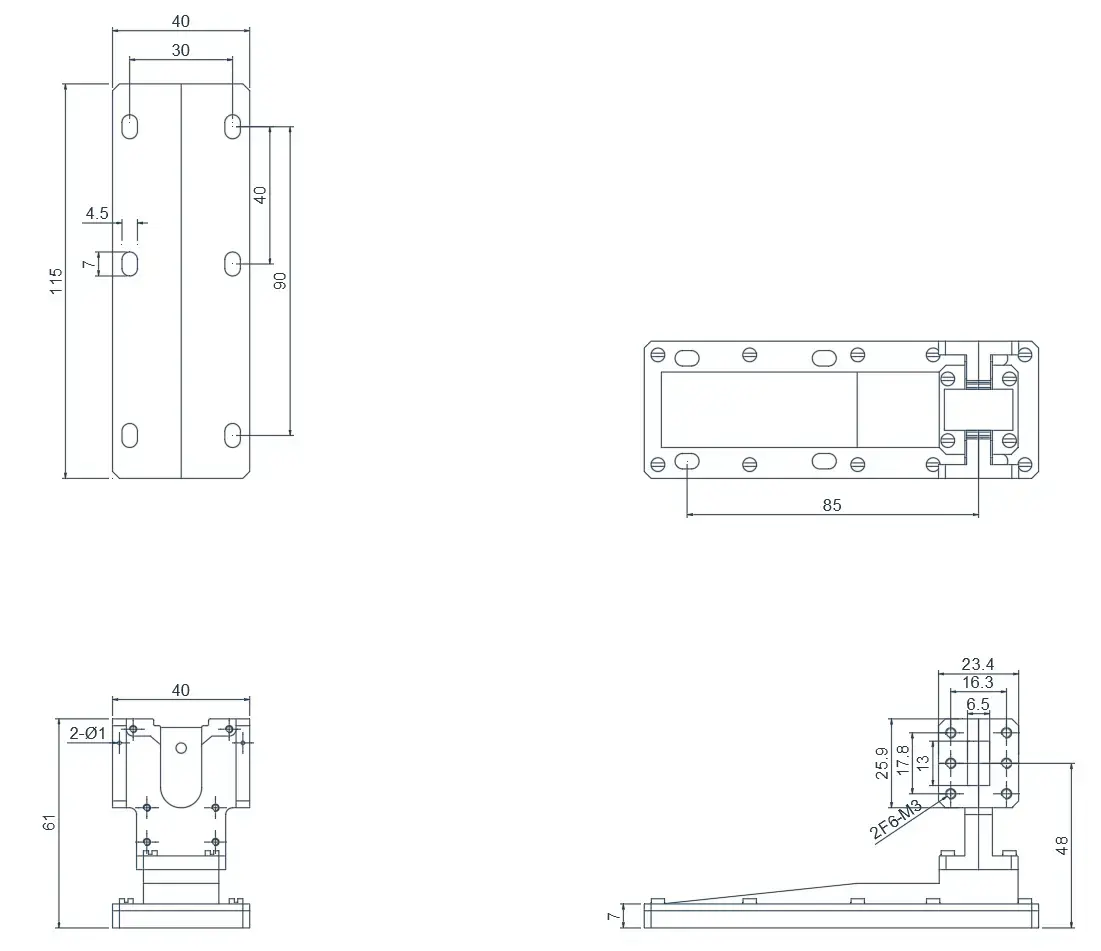

以下产品为高功率波导隔离器，如图所示。它们在负载端口下方设有相对较大的底座，专为高反射功率应用中的有效散热而设计。这些产品可根据您的要求进行定制。
型号
频率(GHz)
最大带宽
插入损耗(dB) 最大值
隔离度(dB) 最小值
VSWR 最大值
工作温度(℃ )
峰值/连续波/反射功率(Watt)
方向
HWIT194T214G-H⬇
19.4~21.4
FULL
0.2
20
1.25
-20~+60
240/210
-
关于 HzBeat
HzBeat 是一家领先的 RF 元器件制造商，专注于 RF 环行器和隔离器；作为 RF 环行器和隔离器（20MHz–200GHz）的全球供应商，我们提供微带、带线、同轴和波导解决方案，服务于通信系统、雷达、卫星和医学成像等应用。
如需详细技术文档、样品申请或定制需求，请随时联系我们。—— 我们将在 24 小时内回复，确保您获得适合设计需求的精准解决方案。
定制与选择指南
- 工作频段:确保其覆盖系统所需的全部频率。
- 功率承受能力:根据系统发射功率（平均功率和峰值功率）进行选择，并预留一定余量。
- 性能要求:明确插入损耗、隔离度以及 VSWR/回波损耗的具体要求。
- 环境条件:考虑工作温度范围、振动、湿度等。
- 成本与交期:在满足性能要求的同时，平衡成本和项目周期。
为什么选择我们的产品
- 深厚的技术实力:我们在铁氧体材料和微波磁学领域拥有 18 年以上的研发经验。
- 全自动化生产线:确保每一个产品单元都具备一致的卓越品质与可靠性。
- 专业应用支持:我们的工程团队可及时提供技术选型、定制和故障分析服务。
- 有竞争力的价格与交期:规模化生产带来的成本优势，使我们能够快速响应您的订单。
