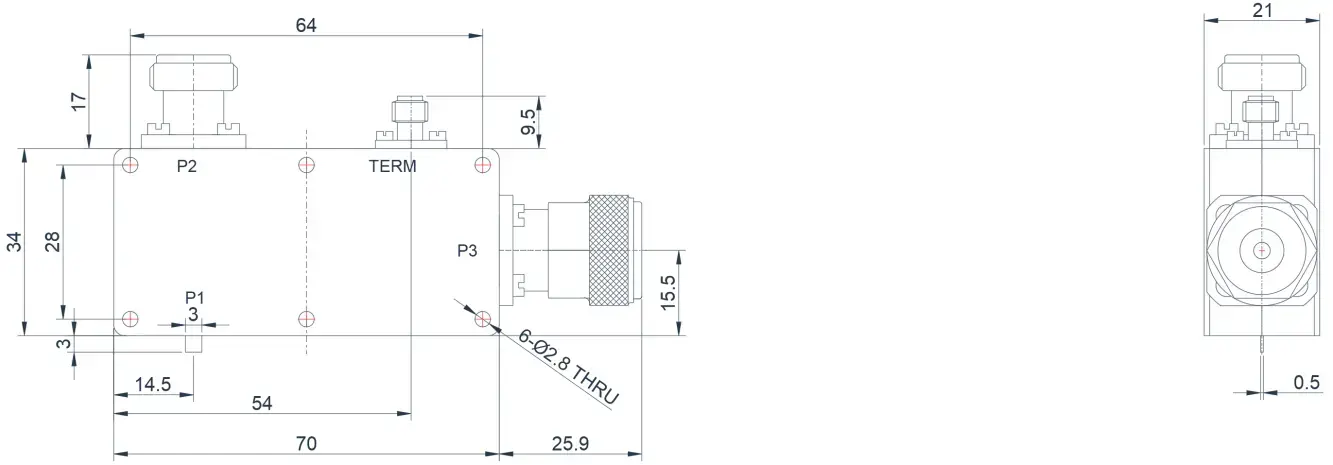

电气性能表与产品外观

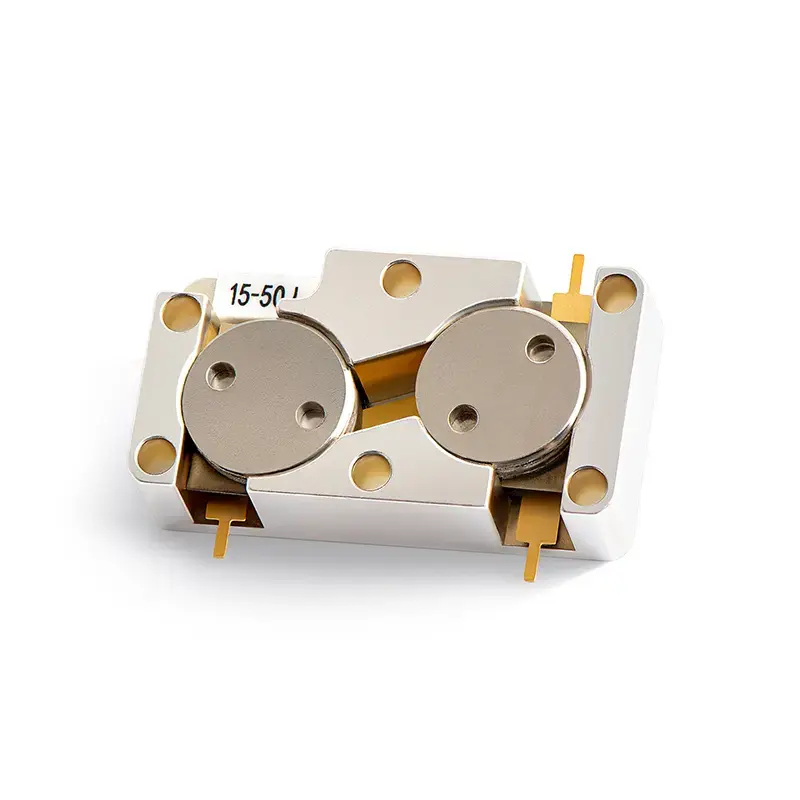

2.9~3.4GHz 高功率同轴双结环行器
产品概览
以下产品为采用高功率方案设计的同轴双结环行器。这些是高功率案例产品，可定制 N-type 连接器、SMA 连接器和 TAB 连接器等端口。高功率产品可根据您的要求进行定制。
型号
频率 (GHz)
BW Max
Insertion loss(dB) Max
Isolation(dB)Min
VSWR Max
连接器
operating temperature(℃)
PK/PW/Dutycycle(Watt)
方向
HCDUA29T34G⬇
2.9~3.4
Full
P1→P2:
0.3dB(0.4dB)
P2→P3:
0.6dB(0.8dB)
P2→P1:
20dB(17dB)
P3→P2:
40dB(34dB)
1.25
(1.35)
N-K
N-J
SMA
TAB
-30~+95℃
5000/500us/10%
CW/CCW
关于 HzBeat
HzBeat 是一家领先的 RF 元器件制造商，专注于 RF 环行器和隔离器；作为 RF 环行器和隔离器（20MHz–200GHz）的全球供应商，我们提供微带、带线、同轴和波导解决方案，服务于通信系统、雷达、卫星和医学成像等应用。
如需详细技术文档、样品申请或定制需求，请随时联系我们。—— 我们将在 24 小时内回复，确保您获得适合设计需求的精准解决方案。
定制与选择指南
- 工作频段:确保其覆盖系统所需的全部频率。
- 功率承受能力:根据系统发射功率（平均功率和峰值功率）进行选择，并预留一定余量。
- 性能要求:明确插入损耗、隔离度以及 VSWR/回波损耗的具体要求。
- 环境条件:考虑工作温度范围、振动、湿度等。
- 成本与交期:在满足性能要求的同时，平衡成本和项目周期。
为什么选择我们的产品
- 深厚的技术实力:我们在铁氧体材料和微波磁学领域拥有 18 年以上的研发经验。
- 全自动化生产线:确保每一个产品单元都具备一致的卓越品质与可靠性。
- 专业应用支持:我们的工程团队可及时提供技术选型、定制和故障分析服务。
- 有竞争力的价格与交期:规模化生产带来的成本优势，使我们能够快速响应您的订单。
有任何问题？欢迎留言联系我们。
请提供频段、目标插入损耗/隔离度/VSWR、功率等级和项目周期等信息，我们将为您匹配合适的产品结构方案，并提供 S 参数支持。我们将在 24 小时内与您联系。
