结式波导隔离器

定制设计。

  • 结式波导隔离器是射频和微波系统中的关键元器件，旨在波导传输线内提供高效的信号隔离与保护。
联系我们

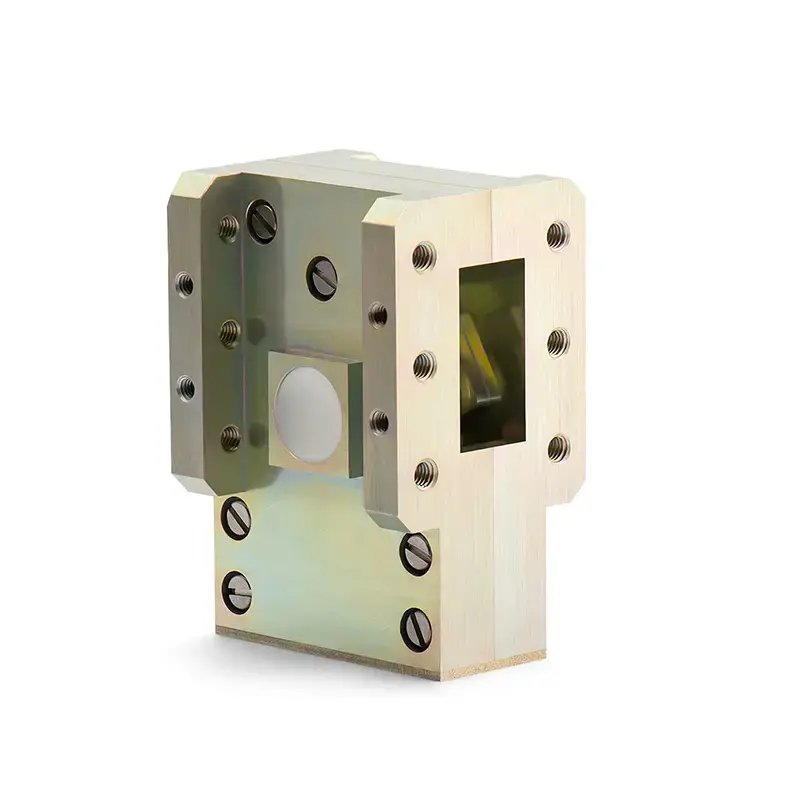

结式波导隔离器
结式波导隔离器

核心特性与优势

  • 高隔离度：通常为 20 dB 至 40 dB 或更高，可非常有效地抑制反向信号。
  • 低插入损耗：正向传输方向上的损耗极小，通常在 0.1 dB 至 0.5 dB 之间，确保信号传输效率。
  • 高功率承受能力：波导结构本身能够承受高功率等级，非常适合高功率应用。
  • 出色的温度稳定性：设计良好的隔离器可在宽温度范围内保持稳定性能。
  • 高可靠性：作为无活动部件或易损元件的无源器件，它具有极长的使用寿命。
  • 良好的 VSWR：通常具有较低的输入和输出电压驻波比，表明其与系统具有良好的匹配性。

典型应用

  • 雷达系统：保护高功率发射机（例如磁控管、行波管放大器）免受天线失配引起的反射功率影响。
  • 卫星通信：用于地面站和卫星载荷中，保护低噪声放大器和频率源。
  • 微波中继系统：确保长距离传输中的信号稳定性和信噪比。
  • 测试与测量：用于塑料焊接、食品加工、橡胶硫化等设备中，以保护磁控管。
  • 医疗设备：保护昂贵的信号源和矢量网络分析仪免受被测器件（DUT）反射功率影响，提高频率稳定性和输出纯度。
  • 工业加热系统：保护高功率微波源。

电气性能表与产品外观

WR-90 结式波导隔离器

产品概览

以下产品为采用 WR-90（WG-16）标准波导接口设计的波导隔离器。以下是部分产品示例和典型规格。可根据您的要求定制端口位置和产品尺寸。

型号 频率(GHz) 最大带宽 插入损耗(dB) 最大值 隔离度(dB) 最小值 VSWR 最大值 工作温度(℃ ) 峰值/连续波/反射功率(Watt) 方向
HWIT82T125G⬇ 8.2~12.5 FULL 0.3 20 1.25 -55~+85 500/100 -
WR-90 结式波导隔离器外观
WR-62 结式波导隔离器

产品概览

以下产品为采用 WR-62（WG-18）标准波导接口设计的波导隔离器。以下是部分产品示例和典型规格。可根据您的要求定制端口位置和产品尺寸。

型号 频率(GHz) 最大带宽 插入损耗(dB) 最大值 隔离度(dB) 最小值 VSWR 最大值 工作温度(℃ ) 峰值/连续波/反射功率(Watt) 方向
HWIT120T180G⬇ 12.0~18.0 FULL 0.3 20 1.25 -55~+85 300/100 -
WR-62 结式波导隔离器外观
WR-42 结式波导隔离器

产品概览

以下产品为采用 WR-42（WG-20）标准波导接口设计的波导隔离器。以下是部分产品示例和典型规格。可根据您的要求定制端口位置和产品尺寸。

型号 频率(GHz) 最大带宽 插入损耗(dB) 最大值 隔离度(dB) 最小值 VSWR 最大值 工作温度(℃ ) 峰值/连续波/反射功率(Watt) 方向
HWIT180T265G⬇ 18.0~26.5 FULL 0.3 20 1.2 -55~+85 200/100 -

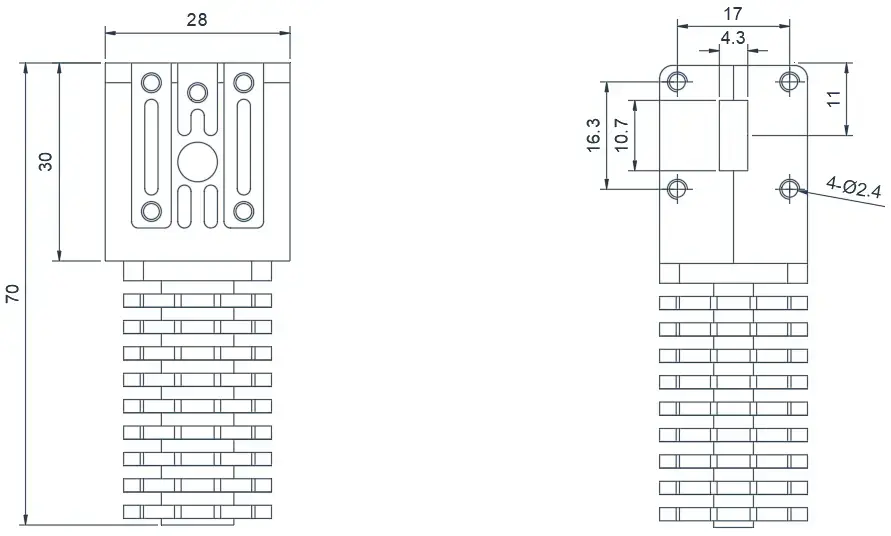

WR-42 结式波导隔离器外观
WR-34 结式波导隔离器

产品概览

以下产品为采用 WR-34（WG-21）标准波导接口设计的波导隔离器。以下是部分产品示例和典型规格。可根据您的要求定制端口位置和产品尺寸。

型号 频率(GHz) 最大带宽 插入损耗(dB) 最大值 隔离度(dB) 最小值 VSWR 最大值 工作温度(℃ ) 峰值/连续波/反射功率(Watt) 方向
HWIT217T330G⬇ 21.7~33.0 FULL 0.3 20 1.25 -55~+85 200/100 -
WR-34 结式波导隔离器外观
WR-28 结式波导隔离器

产品概览

以下产品为采用 WR-28（WG-22）标准波导接口设计的波导隔离器。以下是部分产品示例和典型规格。可根据您的要求定制端口位置和产品尺寸。

型号 频率(GHz) 最大带宽 插入损耗(dB) 最大值 隔离度(dB) 最小值 VSWR 最大值 工作温度(℃ ) 峰值/连续波/反射功率(Watt) 方向
HWIT265T400G⬇ 26.5~40.0 FULL 0.4 18 1.35 -55~+85 100/100 -

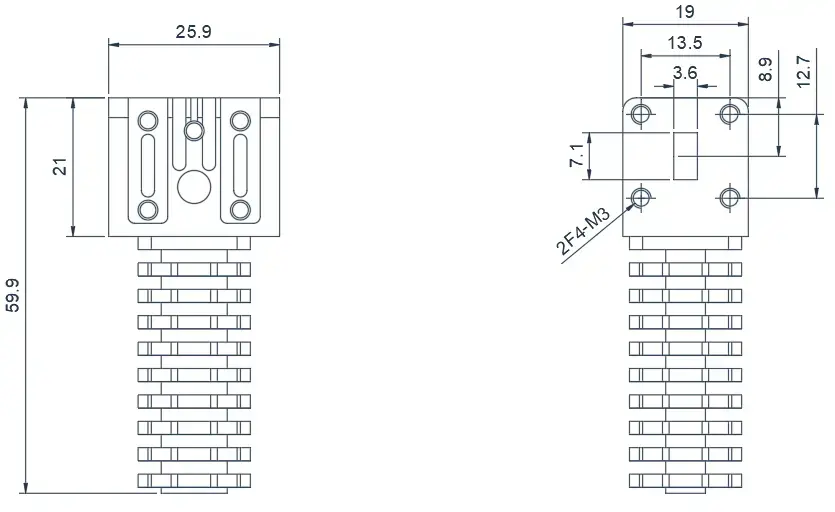

WR-28 结式波导隔离器外观
WR-22 结式波导隔离器

产品概览

以下产品为采用 WR-22（WG-23）标准波导接口设计的波导隔离器。以下是部分产品示例和典型规格。可根据您的要求定制端口位置和产品尺寸。

型号 频率(GHz) 最大带宽 插入损耗(dB) 最大值 隔离度(dB) 最小值 VSWR 最大值 工作温度(℃ ) 峰值/连续波/反射功率(Watt) 方向
HWIT330T500G⬇ 33.0~50.0 15% 0.4 18 1.3 -55~+85 10/1 -

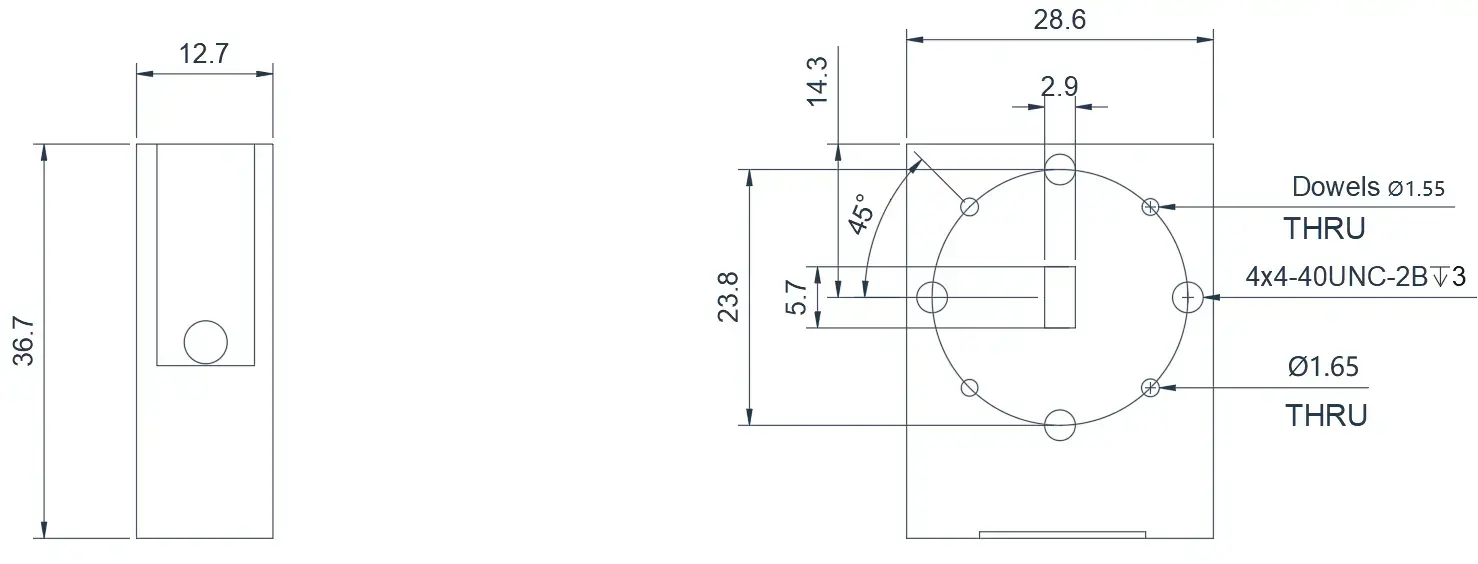

WR-22 结式波导隔离器外观
WR-12 结式波导隔离器

产品概览

以下产品为采用 WR-12（WG-26）标准波导接口设计的波导隔离器。以下是部分产品示例和典型规格。可根据您的要求定制端口位置和产品尺寸。

型号 频率(GHz) 最大带宽 插入损耗(dB) 最大值 隔离度(dB) 最小值 VSWR 最大值 工作温度(℃ ) 峰值/连续波/反射功率(Watt) 方向
HWIT710T860G⬇ 71.0~86.0 10% 0.6 18 1.3 -55~+85 40/2 -
WR-12 结式波导隔离器外观
WR-10 结式波导隔离器

产品概览

以下产品为采用 WR-10（WG-30）标准波导接口设计的波导隔离器。以下是部分产品示例和典型规格。可根据您的要求定制端口位置和产品尺寸。

型号 频率(GHz) 最大带宽 插入损耗(dB) 最大值 隔离度(dB) 最小值 VSWR 最大值 工作温度(℃ ) 峰值/连续波/反射功率(Watt) 方向
HWIT920T960G⬇ 92.0~96.0 FULL 0.6 20 1.25 -55~+85 10/1 -

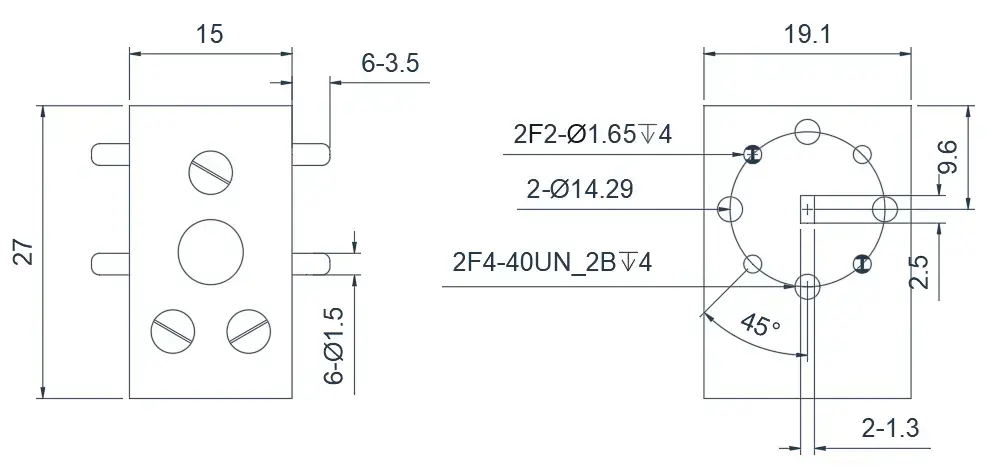

WR-10 结式波导隔离器外观

关于 HzBeat

HzBeat 是一家领先的 RF 元器件制造商，专注于 RF 环行器和隔离器；作为 RF 环行器和隔离器（20MHz–200GHz）的全球供应商，我们提供微带、带线、同轴和波导解决方案，服务于通信系统、雷达、卫星和医学成像等应用。

如需详细技术文档、样品申请或定制需求，请随时联系我们。—— 我们将在 24 小时内回复，确保您获得适合设计需求的精准解决方案。

定制与选择指南

  • 工作频段:确保其覆盖系统所需的全部频率。
  • 功率承受能力:根据系统发射功率（平均功率和峰值功率）进行选择，并预留一定余量。
  • 性能要求:明确插入损耗、隔离度以及 VSWR/回波损耗的具体要求。
  • 环境条件:考虑工作温度范围、振动、湿度等。
  • 成本与交期:在满足性能要求的同时，平衡成本和项目周期。

为什么选择我们的产品

  • 深厚的技术实力:我们在铁氧体材料和微波磁学领域拥有 18 年以上的研发经验。
  • 全自动化生产线:确保每一个产品单元都具备一致的卓越品质与可靠性。
  • 专业应用支持:我们的工程团队可及时提供技术选型、定制和故障分析服务。
  • 有竞争力的价格与交期:规模化生产带来的成本优势，使我们能够快速响应您的订单。
