核心特性与优势
- 高功率承受能力：该波导元器件专为承受高功率微波和毫米波信号而设计，适用于需要高功率传输的应用。
- 差分相移：能够引入特定相移，通常用于调制和控制微波信号的相位。
- 波导结构：波导是用于传输微波和毫米波信号的结构，具有低传输损耗和高功率承受能力。
典型应用
- 雷达系统（具备精确相位控制的高功率传输）
- 通信基站（相位控制和高功率射频信号管理）
- 卫星通信系统（高功率波导传输与相移）
- 高功率射频系统（对热管理和电磁兼容性要求较高的关键应用）
电气性能表与产品外观
| 频率范围 | 最大带宽 | 插入损耗(dB) 最大值 | 隔离度(dB) 最小值 | VSWR 最大值 | 连续波功率(Watt) |
|---|---|---|---|---|---|
| S | 20% | 0.4 | 20 | 1.2 | 40K |
| C | 20% | 0.4 | 20 | 1.2 | 10K |
| X | 20% | 0.4 | 20 | 1.2 | 3K |
| Ku | 20% | 0.4 | 20 | 1.2 | 2K |
| K | 20% | 0.45 | 20 | 1.2 | 1K |
| Ka | 15% | 0.45 | 20 | 1.2 | 500 |
| V | 10% | 0.45 | 20 | 1.2 | 200 |

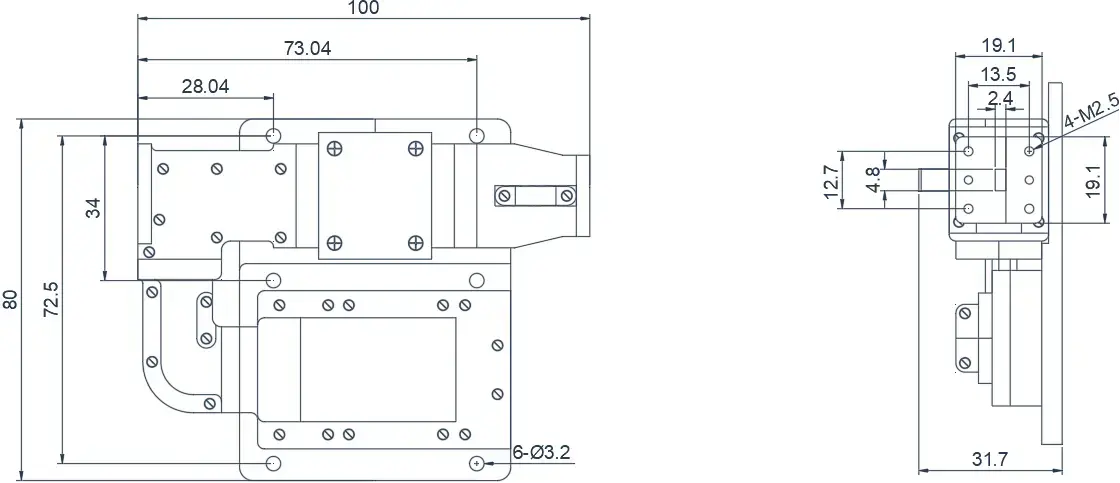

WR-90 结式波导环行器
产品概览
以下为差分相移高功率波导隔离器案例产品。差分相移高功率波导隔离器能够承受高功率微波信号，与普通结式环行器相比，功率承受能力可提升一到两个数量级。这些产品可根据您的要求进行定制。
型号
频率(GHz)
最大带宽
插入损耗(dB) 最大值
隔离度(dB) 最小值
VSWR 最大值
工作温度(℃ )
峰值/连续波/反射功率(Watt)
方向
HWCT460T520G - HDPS⬇
46.0~52.0
FULL
0.8
20
1.4
- 30~+70
60
-
关于 HzBeat
HzBeat 是一家领先的 RF 元器件制造商，专注于 RF 环行器和隔离器；作为 RF 环行器和隔离器（20MHz–200GHz）的全球供应商，我们提供微带、带线、同轴和波导解决方案，服务于通信系统、雷达、卫星和医学成像等应用。
如需详细技术文档、样品申请或定制需求，请随时联系我们。—— 我们将在 24 小时内回复，确保您获得适合设计需求的精准解决方案。
定制与选择指南
- 工作频段:确保其覆盖系统所需的全部频率。
- 功率承受能力:根据系统发射功率（平均功率和峰值功率）进行选择，并预留一定余量。
- 性能要求:明确插入损耗、隔离度以及 VSWR/回波损耗的具体要求。
- 环境条件:考虑工作温度范围、振动、湿度等。
- 成本与交期:在满足性能要求的同时，平衡成本和项目周期。
为什么选择我们的产品
- 深厚的技术实力:我们在铁氧体材料和微波磁学领域拥有 18 年以上的研发经验。
- 全自动化生产线:确保每一个产品单元都具备一致的卓越品质与可靠性。
- 专业应用支持:我们的工程团队可及时提供技术选型、定制和故障分析服务。
- 有竞争力的价格与交期:规模化生产带来的成本优势，使我们能够快速响应您的订单。
相关产品
有问题？欢迎随时留言咨询。
请告诉我们频段、目标 IL/隔离度/VSWR、功率等级和项目周期 —— 我们将为您匹配最佳拓扑结构并提供 S 参数。我们将在 24 小时内与您联系。
产品概览
以下为差分相移高功率波导隔离器案例产品。差分相移高功率波导隔离器能够承受高功率微波信号，与普通结式环行器相比，功率承受能力可提升一到两个数量级。这些产品可根据您的要求进行定制。
| 型号 | 频率(GHz) | 最大带宽 | 插入损耗(dB) 最大值 | 隔离度(dB) 最小值 | VSWR 最大值 | 工作温度(℃ ) | 峰值/连续波/反射功率(Watt) | 方向 |
|---|---|---|---|---|---|---|---|---|
| HWCT460T520G - HDPS⬇ | 46.0~52.0 | FULL | 0.8 | 20 | 1.4 | - 30~+70 | 60 | - |
