C/X/Ku 波段 6.0–18.0GHz 微带环行器
适用于 C、X 和 Ku 波段 RF 系统的紧凑型宽带微带环行器
- HzBeat 6.0–18.0GHz 微带环行器专为 C、X 和 Ku 波段宽带 RF 信号路由设计。
- 产品采用紧凑型 7.0 × 7.0 mm 外形，适用于 PCB 空间受限的高密度 RF 前端模块。
- 该器件支持全频段覆盖，提供顺时针/逆时针方向选项，并可在 –55°C 至 +85°C 工作条件下保持稳定性能。
核心特性与优势
- 宽带 6.0–18.0GHz 覆盖：覆盖 C、X 和 Ku 波段，适用于宽带 RF 模块和多频段微波系统。
- 紧凑型微带结构：7.0 × 7.0 mm 外形支持高密度 PCB 集成和紧凑型 RF 前端布局。
- 低插入损耗：最大插入损耗 1.2 dB，有助于降低整个工作频段内的系统功率损耗。
- 稳定端口隔离：最小隔离度 11 dB，可支持宽带设计中的信号路由和端口间保护。
- CW/CCW 选项：提供顺时针和逆时针版本，便于灵活的 RF 布局设计。
- 宽温工作范围：适用于高要求 RF 应用中 –55°C 至 +85°C 的工作环境。
典型应用
- 宽带 RF 前端模块
- 雷达和相控阵系统
- 电子战和信号路由系统
- 卫星通信和微波通信链路
- 测试与测量设备
- 紧凑型 C/X/Ku 波段发射和接收模块

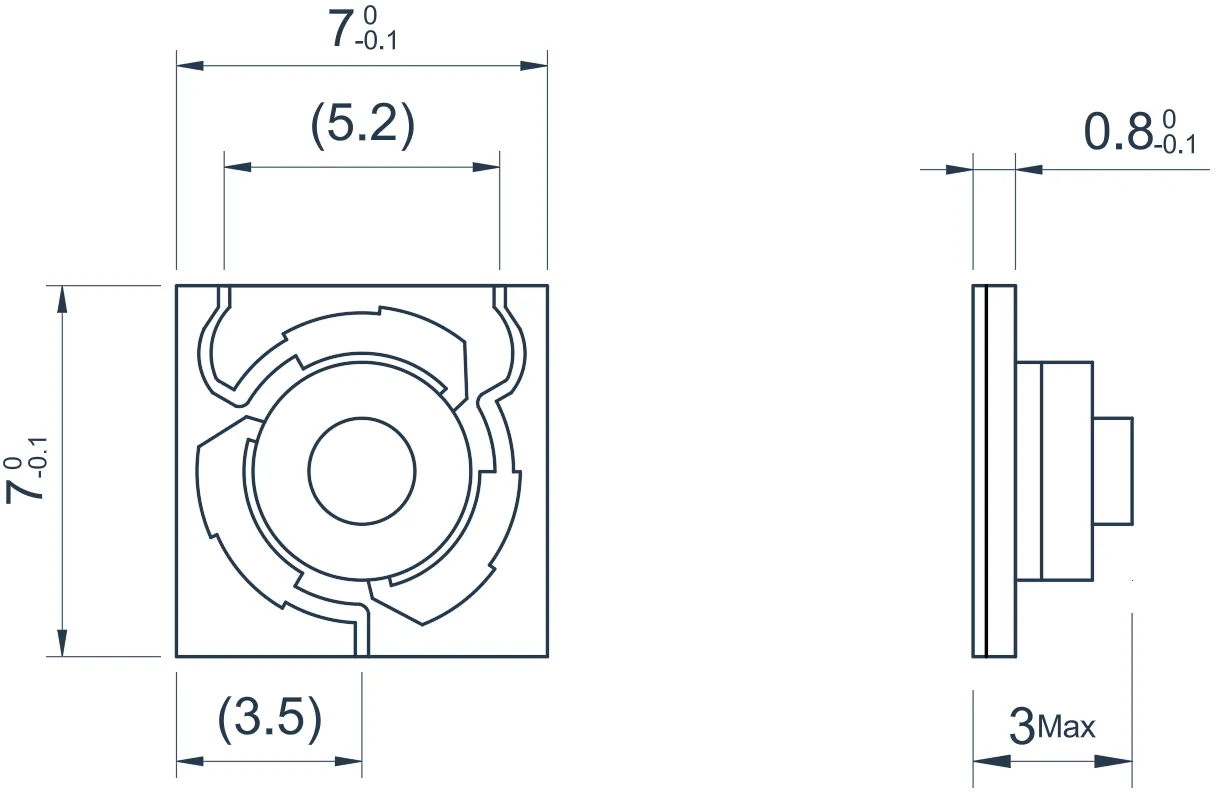

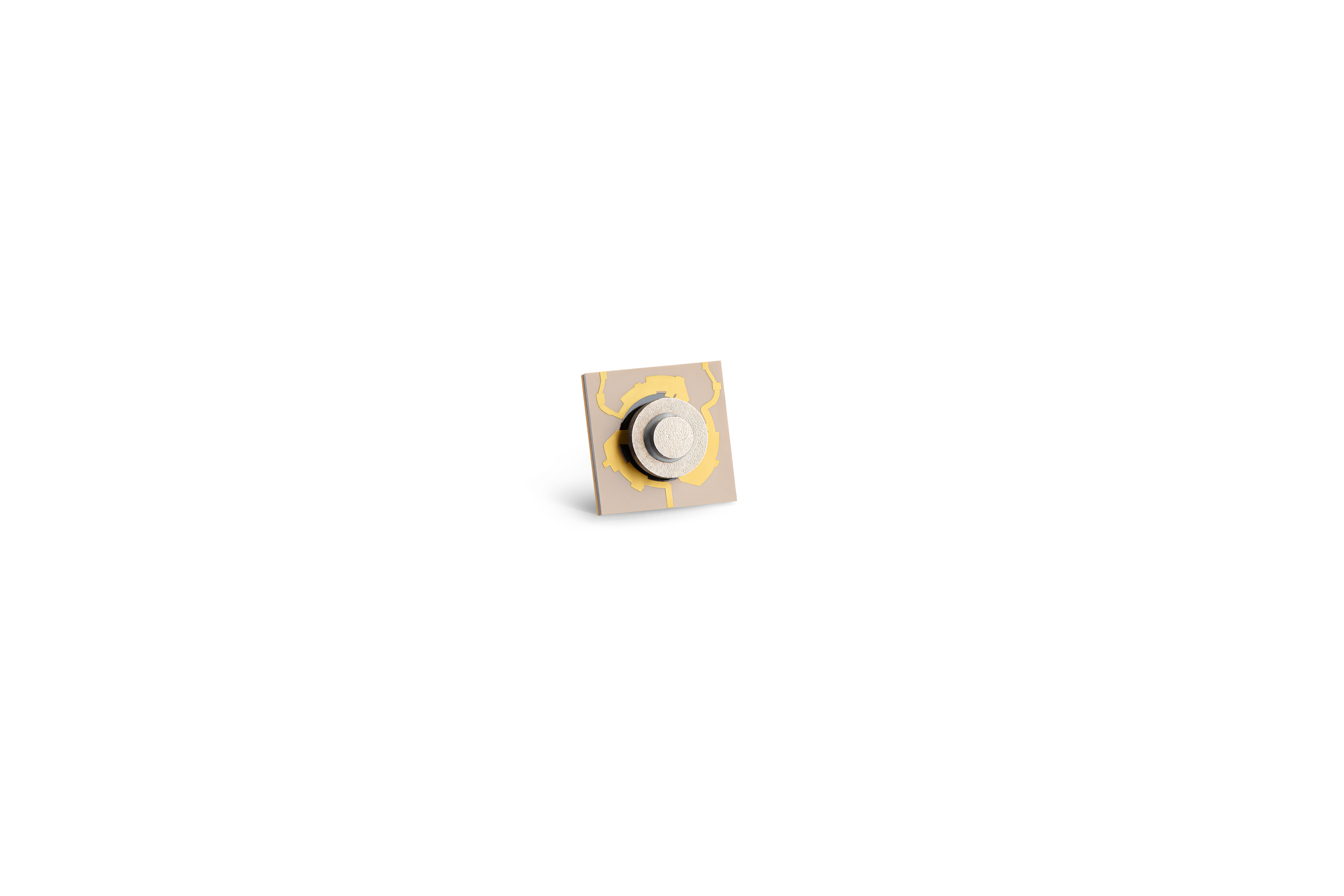

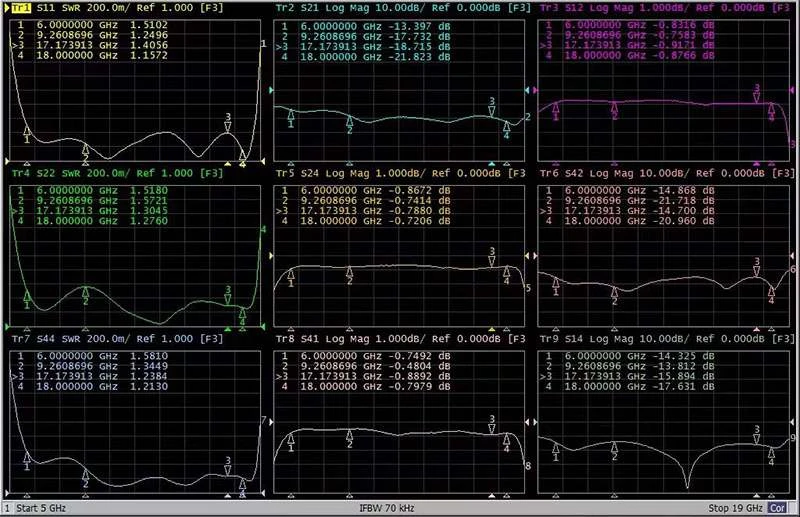

电气性能表与产品外观
6.0~18.0GHz 微带 'Y' 结环行器
型号
频率 (GHz)
最大带宽
最大插入损耗 (dB)
最小隔离度 (dB)
最大驻波比
工作温度 (°C)
峰值/连续波功率 (W)
方向
HMCYA60T180G⬇
6.0~18.0
FULL
1.2
11
1.65
-55~+85°C
15
Clockwise
HMCYB60T180G⬇
6.0~18.0
FULL
1.2
11
1.65
-55~+85°C
15
Counter Clockwise
HMCYA60T180G⬇
HMCYA60T180G⬇
关于 HzBeat
HzBeat 是一家领先的 RF 元器件制造商，专注于 RF 环行器和隔离器；作为 RF 环行器和隔离器（20MHz–200GHz）的全球供应商，我们提供微带、带线、同轴和波导解决方案，服务于通信系统、雷达、卫星和医学成像等应用。
如需详细技术文档、样品申请或定制需求，请随时联系我们。—— 我们将在 24 小时内回复，确保您获得适合设计需求的精准解决方案。
定制与选择指南
- 工作频段:确保其覆盖系统所需的全部频率。
- 功率承受能力:根据系统发射功率（平均功率和峰值功率）进行选择，并预留一定余量。
- 性能要求:明确插入损耗、隔离度以及 VSWR/回波损耗的具体要求。
- 环境条件:考虑工作温度范围、振动、湿度等。
- 成本与交期:在满足性能要求的同时，平衡成本和项目周期。
为什么选择我们的产品
- 深厚的技术实力:我们在铁氧体材料和微波磁学领域拥有 18 年以上的研发经验。
- 全自动化生产线:确保每一个产品单元都具备一致的卓越品质与可靠性。
- 专业应用支持:我们的工程团队可及时提供技术选型、定制和故障分析服务。
- 有竞争力的价格与交期:规模化生产带来的成本优势，使我们能够快速响应您的订单。
