X 波段 8.5–10.5GHz 双结微带环行器
用于 X 波段 RF 前端系统的紧凑双结微带环行器
- HzBeat 8.5–10.5GHz 双结微带环行器适用于需要紧凑尺寸和稳定端口隔离的 X 波段 RF 信号路由。
- 10 × 8 × 3 mm 外形支持高密度微波模块、雷达前端和集成 RF 组件。
- 器件提供双结路径相关插入损耗与隔离度、1.30 最大 VSWR，并适用于 –55°C 至 +85°C 工作环境。
核心特性与优势
- X 波段覆盖：8.5–10.5GHz 适用于 X 波段 RF 前端和雷达系统。
- 双结配置：提供路径相关隔离能力，适合更强反射抑制需求。
- 紧凑尺寸：10 × 8 × 3 mm 外形便于微带和 PCB 级集成。
- 低路径损耗：P1-P2 为 0.45 dB，P2-P3 为 0.9 dB。
- 稳定隔离度：P2-P1 为 18 dB，P3-P2 为 30 dB。
- 宽温工作：适用于 –55°C 至 +85°C 的严苛 RF 环境。
典型应用
- X 波段雷达前端模块
- 相控阵与有源天线系统
- 微波发射/接收模块
- 电子战与 RF 路由
- 测试与测量设备
- 需要 PCB 级微带集成的紧凑 RF 组件

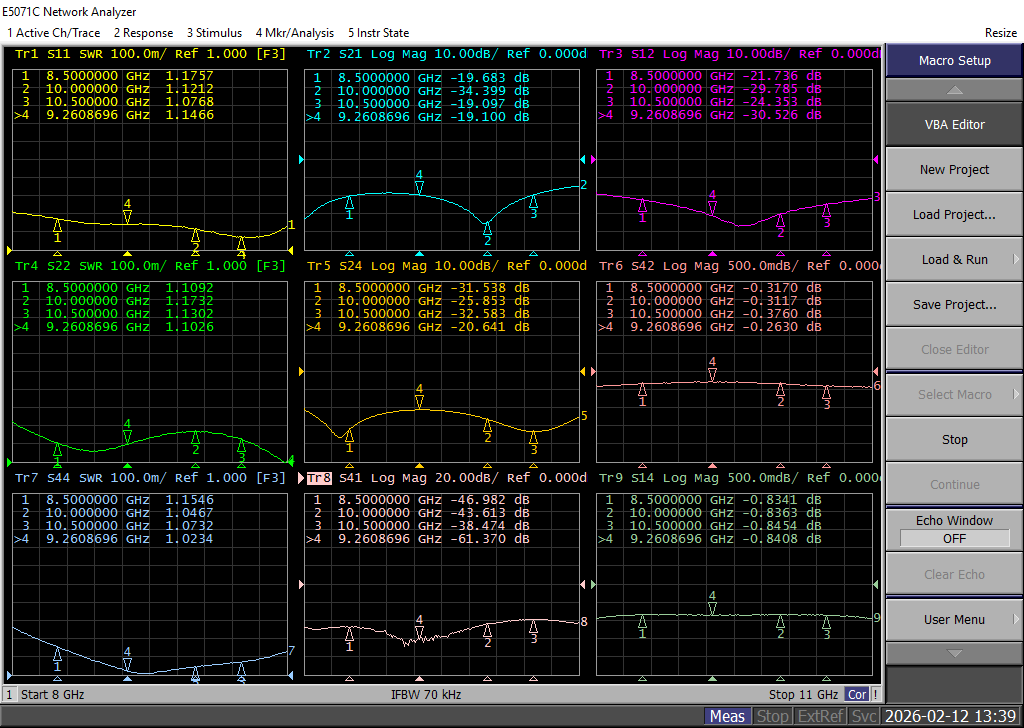

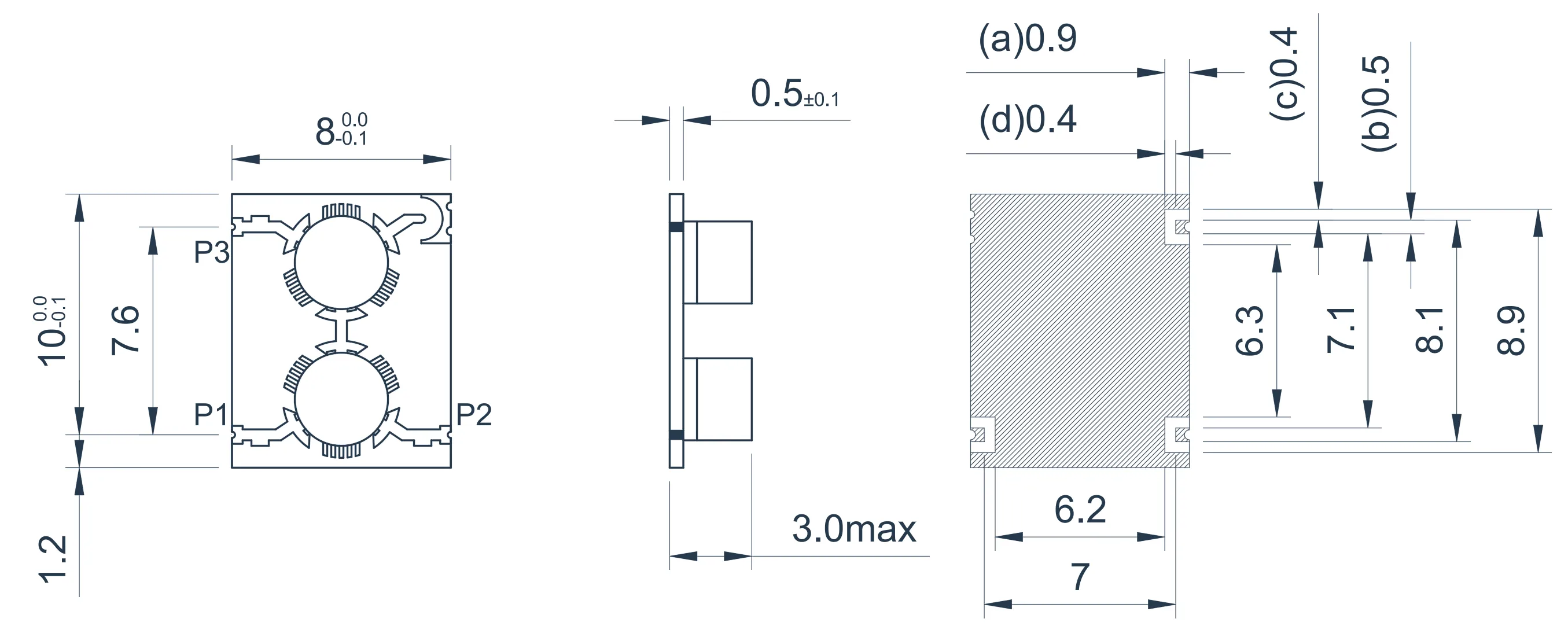

电气性能表与产品外观
8.5~10.5GHz X 波段双结微带环行器
型号
频率 (GHz)
最大带宽
最大插入损耗 (dB)
最小隔离度 (dB)
最大驻波比
工作温度 (°C)
峰值/连续波功率 (W)
尺寸 (mm)
方向
HMDYA85T105G⬇
8.5~10.5
Full
0.45(P1-P2)0.9(P2-P3)
18.0(P2-P1)30.0(P3-P2)
1.30
-55~+85°C
20/10
10×8×3
P2-P1/P1-P3
HMDYA85T105G⬇
HMDYA85T105G⬇
关于 HzBeat
HzBeat 是一家领先的 RF 元器件制造商，专注于 RF 环行器和隔离器；作为 RF 环行器和隔离器（20MHz–200GHz）的全球供应商，我们提供微带、带线、同轴和波导解决方案，服务于通信系统、雷达、卫星和医学成像等应用。
如需详细技术文档、样品申请或定制需求，请随时联系我们。—— 我们将在 24 小时内回复，确保您获得适合设计需求的精准解决方案。
定制与选择指南
- 工作频段:确保其覆盖系统所需的全部频率。
- 功率承受能力:根据系统发射功率（平均功率和峰值功率）进行选择，并预留一定余量。
- 性能要求:明确插入损耗、隔离度以及 VSWR/回波损耗的具体要求。
- 环境条件:考虑工作温度范围、振动、湿度等。
- 成本与交期:在满足性能要求的同时，平衡成本和项目周期。
为什么选择我们的产品
- 深厚的技术实力:我们在铁氧体材料和微波磁学领域拥有 18 年以上的研发经验。
- 全自动化生产线:确保每一个产品单元都具备一致的卓越品质与可靠性。
- 专业应用支持:我们的工程团队可及时提供技术选型、定制和故障分析服务。
- 有竞争力的价格与交期:规模化生产带来的成本优势，使我们能够快速响应您的订单。
