Home/ 特色产品/ 82–86GHz W 波段波导环行器
W 波段 82–86GHz WR-8 波导环行器
适用于 W 波段毫米波 RF 系统的 WR-8 波导环行器
- HzBeat 82–86GHz 波导环行器专为采用 WR-8 波导接口的 W 波段 RF 和毫米波系统设计。
- 产品具有最大插入损耗 0.6 dB、最小隔离度 20 dB 和最小回波损耗 20 dB，可在紧凑型高频波导组件中实现稳定的信号路由。
- 该器件支持 10W 峰值 / 5W CW 功率处理能力，外形尺寸为 19.1 × 19.1 × 27.0 mm，工作温度范围为 –20°C 至 +70°C，方向为 P1→P2→P3。
核心特性与优势
- W 波段 82–86GHz 覆盖：覆盖完整 82–86GHz 频率范围，适用于需要稳定环行性能的 W 波段毫米波系统。
- WR-8 波导接口：采用紧凑型 WR-8 波导接口，适用于 W 波段系统集成和波导模块装配。
- 低插入损耗：最大插入损耗 0.6 dB，有助于降低高频波导信号路径中的传输损耗。
- 最小 20 dB 隔离度：可支持 W 波段 RF 前端应用中的反射信号抑制和端口间保护。
- 最小 20 dB 回波损耗：有助于保持稳定的阻抗匹配和一致的毫米波性能。
- 10W 峰值 / 5W CW 功率处理能力：适用于中等功率需求的紧凑型 W 波段波导模块和 RF 系统。
- 工作温度：适用于 –20°C 至 +70°C 的工作环境。
典型应用
- W 波段毫米波通信系统
- 高频雷达前端模块
- 波导 RF 信号路由和保护电路
- W 波段系统测试与测量设备
- 卫星载荷和高频 RF 链路
- 研究平台和定制毫米波组件
- 需要 WR-8 波导集成的系统

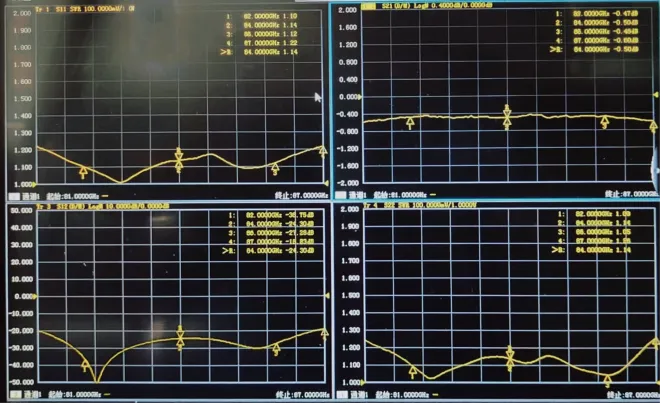

电气性能表与产品外观
82~86GHz W 波段 WR-8 波导环行器
型号
频率 (GHz)
最大带宽
最大插入损耗 (dB)
最小隔离度 (dB)
最小回波损耗
工作温度 (°C)
峰值/连续波功率 (W)
尺寸 (mm)
方向
HWCTA820T860G⬇
82~86
Full
0.6
20.0
20.0
-20~+70°C
10/5
19.1×19.1x27.0
P1→P2→P3
HWCTA820T860G⬇
HWCTA820T860G⬇
关于 HzBeat
HzBeat 是一家领先的 RF 元器件制造商，专注于 RF 环行器和隔离器；作为 RF 环行器和隔离器（20MHz–200GHz）的全球供应商，我们提供微带、带线、同轴和波导解决方案，服务于通信系统、雷达、卫星和医学成像等应用。
如需详细技术文档、样品申请或定制需求，请随时联系我们。—— 我们将在 24 小时内回复，确保您获得适合设计需求的精准解决方案。
定制与选择指南
- 工作频段:确保其覆盖系统所需的全部频率。
- 功率承受能力:根据系统发射功率（平均功率和峰值功率）进行选择，并预留一定余量。
- 性能要求:明确插入损耗、隔离度以及 VSWR/回波损耗的具体要求。
- 环境条件:考虑工作温度范围、振动、湿度等。
- 成本与交期:在满足性能要求的同时，平衡成本和项目周期。
为什么选择我们的产品
- 深厚的技术实力:我们在铁氧体材料和微波磁学领域拥有 18 年以上的研发经验。
- 全自动化生产线:确保每一个产品单元都具备一致的卓越品质与可靠性。
- 专业应用支持:我们的工程团队可及时提供技术选型、定制和故障分析服务。
- 有竞争力的价格与交期:规模化生产带来的成本优势，使我们能够快速响应您的订单。
