S 波段 2.9–3.4GHz 双结同轴环行器
适用于 S 波段 RF 前端和发射系统的高隔离度同轴环行器
- HzBeat 2.9–3.4GHz 双结同轴环行器专为需要增强隔离度、低插入损耗和可靠同轴集成的 S 波段 RF 系统设计。
- 双结结构相比标准单结环行器可实现更强的反向信号抑制，适用于发射链路和 RF 前端保护。
- 该产品提供 P1–P2 方向 0.3 dB 插入损耗、P2–P3 方向 0.6 dB 插入损耗、P2–P1 方向 20 dB 隔离度、P3–P2 方向 40 dB 隔离度，并支持 N-K、N-J、SMA 和 TAB 等多种连接器选项。
核心特性与优势
- S 波段 2.9–3.4GHz 覆盖：面向需要稳定环行性能的 S 波段雷达、通信和 RF 前端系统设计。
- 双结设计：为需要更强反射信号抑制能力的应用提供增强的隔离性能。
- 低插入损耗：P1–P2 方向插入损耗为 0.3 dB，P2–P3 方向插入损耗为 0.6 dB，有助于实现高效 RF 信号传输。
- 高隔离路径：P2 至 P1 方向隔离度达到 20 dB，P3 至 P2 方向隔离度达到 40 dB，可提升端口间保护能力。
- 灵活的连接器选项：N-K、N-J、SMA 和 TAB 选项可满足不同模块布局和系统集成需求。
- 脉冲功率能力：在 500 µs 脉宽和 10% 占空比条件下支持 500W 峰值功率，适用于脉冲 RF 应用。
典型应用
- S 波段雷达发射和接收链路
- RF 前端保护电路
- 功率放大器输出保护
- 通信和遥测设备
- 高隔离度 RF 路由模块
- 测试与测量设备
- 需要 2.9–3.4GHz 环行功能的定制脉冲 RF 系统

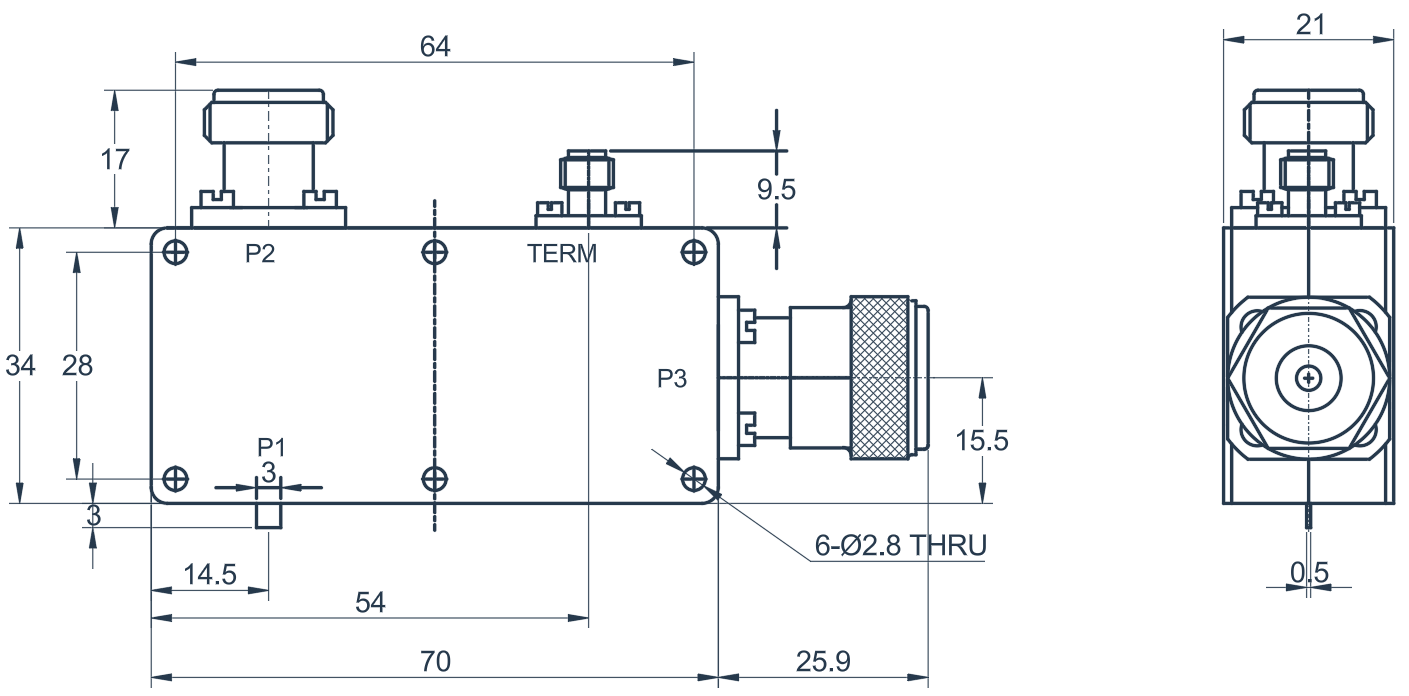

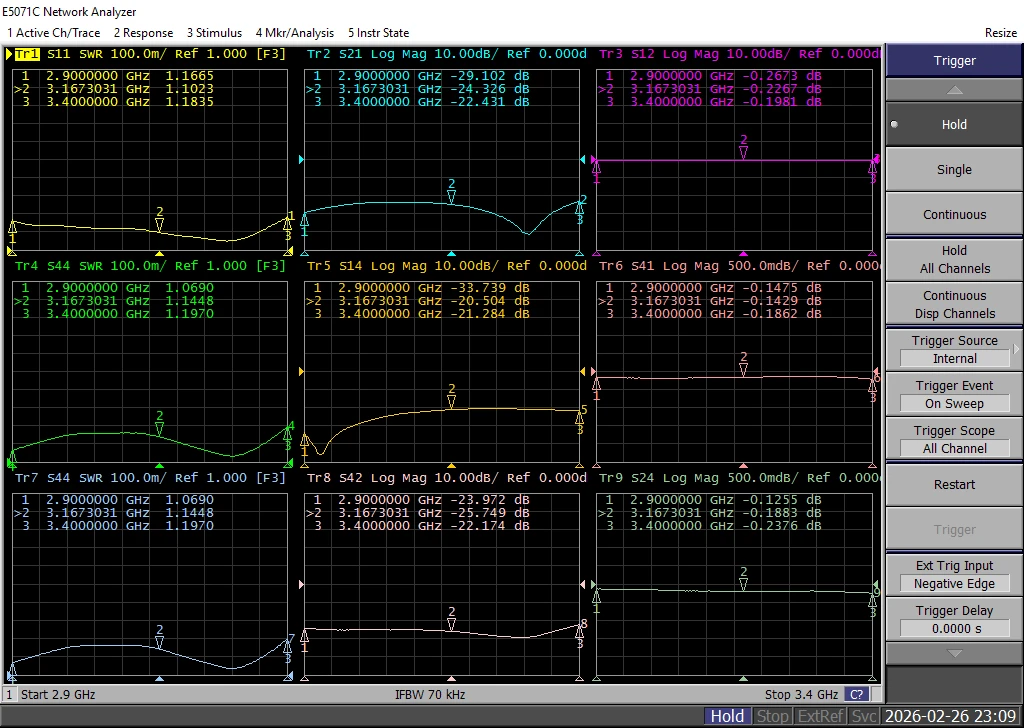

电气性能表与产品外观
2.9~3.4GHz S 波段双结同轴环行器
型号
频率 (GHz)
最大带宽
最大插入损耗 (dB)
最小隔离度 (dB)
最大驻波比
连接器
工作温度 (°C)
峰值/脉冲功率/占空比 (W)
方向
HCDUA29T34G⬇
2.9~3.4
FULL
P1—P2: 0.3dB (0.4dB) P2—P3: 0.6dB (0.8dB)
P2—P1: 20dB (17dB) P3—P2: 40dB (34dB)
1.25(1.35)
N-K N-J SMA TAB
-30~+95°C
500/500us/10%
Clockwise
HCDUA29T34G⬇
HCDUA29T34G⬇
关于 HzBeat
HzBeat 是一家领先的 RF 元器件制造商，专注于 RF 环行器和隔离器；作为 RF 环行器和隔离器（20MHz–200GHz）的全球供应商，我们提供微带、带线、同轴和波导解决方案，服务于通信系统、雷达、卫星和医学成像等应用。
如需详细技术文档、样品申请或定制需求，请随时联系我们。—— 我们将在 24 小时内回复，确保您获得适合设计需求的精准解决方案。
定制与选择指南
- 工作频段:确保其覆盖系统所需的全部频率。
- 功率承受能力:根据系统发射功率（平均功率和峰值功率）进行选择，并预留一定余量。
- 性能要求:明确插入损耗、隔离度以及 VSWR/回波损耗的具体要求。
- 环境条件:考虑工作温度范围、振动、湿度等。
- 成本与交期:在满足性能要求的同时，平衡成本和项目周期。
为什么选择我们的产品
- 深厚的技术实力:我们在铁氧体材料和微波磁学领域拥有 18 年以上的研发经验。
- 全自动化生产线:确保每一个产品单元都具备一致的卓越品质与可靠性。
- 专业应用支持:我们的工程团队可及时提供技术选型、定制和故障分析服务。
- 有竞争力的价格与交期:规模化生产带来的成本优势，使我们能够快速响应您的订单。
