核心特性与优势
- 保护放大器，确保系统可靠性。
- 高功率承受能力，坚固耐用。
- 高效率传输，性能优异。
- 即插即用，安装便捷。
典型应用
- 广播传输系统（FM/TV/DAB/DTMB）。
- 移动通信基站（4G/5G）。
- 雷达系统。
- 工业加热与医疗设备（射频等离子体、MRI、半导体制造）。
- 科学研究（粒子加速器、核聚变装置）
电气性能表与产品外观
0.05~0.25GHz 高功率同轴隔离器
产品概览
以下产品为 VHF band 高功率同轴隔离器案例。产品尺寸和端口配置可根据高功率要求和高反射功率进行定制。
型号
频率(GHz)
最大带宽
插入损耗(dB) 最大值
隔离度(dB) 最小值
VSWR 最大值
连接器
工作温度(℃)
峰值/连续波/反射功率(Watt)
方向
HCITA50T250M-H⬇
0.05~0.25
10%
0.4
20
1.2
N-K
-55~+85℃
5000/500/300
Clockwise
HCITB50T250M-H⬇
0.05~0.25
10%
0.4
20
1.2
N-K
-55~+85℃
5000/500/300
Counter Clockwise
0.2~0.5GHz 高功率同轴隔离器
产品概览
以下产品为 VHF 至 UHF band 高功率同轴隔离器案例。产品尺寸和端口配置可根据高功率要求和高反射功率进行定制。
型号
频率(GHz)
最大带宽
插入损耗(dB) 最大值
隔离度(dB) 最小值
VSWR 最大值
连接器
工作温度(℃)
峰值/连续波/反射功率(Watt)
方向
HCITA02T05G-H⬇
0.2~0.5
10%
0.4
20
1.2
N-K
-55~+85℃
5000/500/300
Clockwise
HCITB02T05G-H⬇
0.2~0.5
10%
0.4
20
1.2
N-K
-55~+85℃
5000/500/300
Counter Clockwise

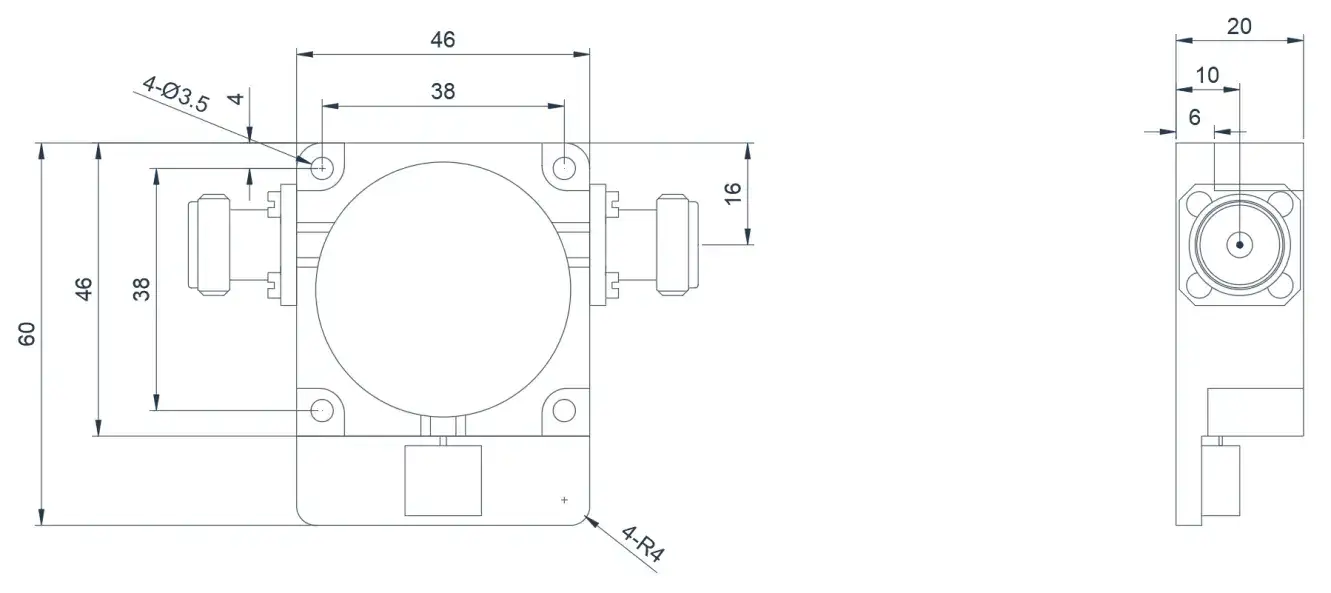

0.4~1.0GHz 高功率同轴隔离器
产品概览
以下产品为 UHF 至 S band 高功率同轴隔离器案例。产品尺寸和端口配置可根据高功率要求和高反射功率进行定制。
型号
频率(GHz)
最大带宽
插入损耗(dB) 最大值
隔离度(dB) 最小值
VSWR 最大值
连接器
工作温度(℃)
峰值/连续波/反射功率(Watt)
方向
HCITA04T10G-H⬇
0.4~1.0
10%
0.4
20
1.2
N-K
-55~+85℃
3000/300/300
Clockwise
HCITB04T10G-H⬇
0.4~1.0
10%
0.4
20
1.2
N-K
-55~+85℃
3000/300/300
Counter Clockwise
0.8~2.5GHz 高功率同轴隔离器
产品概览
以下产品为 S 至 X band 高功率同轴隔离器案例。产品尺寸和端口配置可根据高功率要求和高反射功率进行定制。
型号
频率(GHz)
最大带宽
插入损耗(dB) 最大值
隔离度(dB) 最小值
VSWR 最大值
连接器
工作温度(℃)
峰值/连续波/反射功率(Watt)
方向
HCITA08T25G-H⬇
0.8~2.5
10%
0.4
20
1.2
N-K
-55~+85℃
2000/200/150
Clockwise
HCITB08T25G-H⬇
0.8~2.5
10%
0.4
20
1.2
N-K
-55~+85℃
2000/200/150
Counter Clockwise
3.0~12.0GHz 高功率同轴隔离器
产品概览
以下产品为 UHF 至 S band 高功率同轴隔离器案例。产品尺寸和端口配置可根据高功率要求和高反射功率进行定制。
型号
频率(GHz)
最大带宽
插入损耗(dB) 最大值
隔离度(dB) 最小值
VSWR 最大值
连接器
工作温度(℃)
峰值/连续波/反射功率(Watt)
方向
HCITA30T120G-H⬇
3.0~12.0
10%
0.4
20
1.2
N-K
-40~+70℃
800/100/80
Clockwise
HCITB30T120G-H⬇
3.0~12.0
10%
0.4
20
1.2
N-K
-40~+70℃
800/100/80
Counter Clockwise
关于 HzBeat
HzBeat 是一家领先的 RF 元器件制造商，专注于 RF 环行器和隔离器；作为 RF 环行器和隔离器（20MHz–200GHz）的全球供应商，我们提供微带、带线、同轴和波导解决方案，服务于通信系统、雷达、卫星和医学成像等应用。
如需详细技术文档、样品申请或定制需求，请随时联系我们。—— 我们将在 24 小时内回复，确保您获得适合设计需求的精准解决方案。
定制与选择指南
- 工作频段:确保其覆盖系统所需的全部频率。
- 功率承受能力:根据系统发射功率（平均功率和峰值功率）进行选择，并预留一定余量。
- 性能要求:明确插入损耗、隔离度以及 VSWR/回波损耗的具体要求。
- 环境条件:考虑工作温度范围、振动、湿度等。
- 成本与交期:在满足性能要求的同时，平衡成本和项目周期。
为什么选择我们的产品
- 深厚的技术实力:我们在铁氧体材料和微波磁学领域拥有 18 年以上的研发经验。
- 全自动化生产线:确保每一个产品单元都具备一致的卓越品质与可靠性。
- 专业应用支持:我们的工程团队可及时提供技术选型、定制和故障分析服务。
- 有竞争力的价格与交期:规模化生产带来的成本优势，使我们能够快速响应您的订单。
