典型带线隔离器

频率最高可达 40GHz。

  • 典型嵌入式隔离器是射频和微波系统中的关键元器件，旨在提供必要的信号隔离并防止不必要的反射。
联系我们
典型带线隔离器

核心特性与优势

  • 高隔离度，低插入损耗：在最大限度降低对系统链路预算影响的同时，有效保护前级电路。
  • 优异的 VSWR：与系统实现良好匹配，减少由信号反射引起的振荡和不稳定。
  • 体积小，重量轻：带状线结构非常适合集成到紧凑型模块和 PCB 中。
  • 高可靠性与长寿命：固态无源设计，无活动部件，确保性能稳定并延长使用寿命。
  • 良好的功率承受能力：可根据需求设计适用于不同功率等级的型号。

典型应用

  • 发射机输出保护
  • 频率源稳定
  • 提升系统稳定性
  • 通信系统
  • 测试与测量

电气性能表与产品外观

0.05~0.3GHz 典型带线隔离器

产品概览

以下为常用的带线环行器产品。该产品覆盖 VHF 频段范围，相对带宽最高可达 10~20%。尺寸和频段可根据您的要求进行定制。

型号 频率(GHz) 最大带宽 插入损耗(dB) 最大值 隔离度(dB) 最小值 VSWR 最大值 工作温度(℃ ) 峰值/连续波/反射功率(Watt) 方向
HDITC50T300M⬇ 0.05~0.3 10% 0.4 20 1.20 -55~+85℃ 1000/100 Clockwise
HDITD50T300M⬇ 0.05~0.3 10% 0.4 20 1.20 -55~+85℃ 1000/100 Counter Clockwise
HDITC50T300M⬇ 0.05~0.3 10% 0.5 20 1.25 -55~+85℃ 1000/100 Clockwise
HDITD50T300M⬇ 0.05~0.3 10% 0.5 20 1.25 -55~+85℃ 1000/100 Counter Clockwise
0.05~0.3GHz 典型带线隔离器外观
0.15~0.4GHz 典型带线隔离器

产品概览

以下为常用的带线环行器产品。该产品覆盖 VHF~UHF 频段范围，相对带宽最高可达 10~20%。尺寸和频段可根据您的要求进行定制。

型号 频率(GHz) 最大带宽 插入损耗(dB) 最大值 隔离度(dB) 最小值 VSWR 最大值 工作温度(℃ ) 峰值/连续波/反射功率(Watt) 方向
HDITC150T400M⬇ 0.15~0.4 10% 0.3 20 1.20 -55~+85℃ 1000/100 Clockwise
HDITD150T400M⬇ 0.15~0.4 10% 0.3 20 1.20 -55~+85℃ 1000/100 Counter Clockwise
HDITC150T400M⬇ 0.15~0.4 20% 0.4 20 1.25 -55~+85℃ 1000/100 Clockwise
HDITD150T400M⬇ 0.15~0.4 20% 0.4 20 1.25 -55~+85℃ 1000/100 Counter Clockwise
0.15~0.4GHz 典型带线隔离器外观
0.25~0.6GHz 典型带线隔离器

产品概览

以下为常用的带线环行器产品。该产品覆盖 VHF~UHF 频段范围，相对带宽最高可达 10~20%。尺寸和频段可根据您的要求进行定制。

型号 频率(GHz) 最大带宽 插入损耗(dB) 最大值 隔离度(dB) 最小值 VSWR 最大值 工作温度(℃ ) 峰值/连续波/反射功率(Watt) 方向
HDITC250T600M⬇ 0.25~0.6 10% 0.3 20 1.20 -55~+85℃ 1000/100 Clockwise
HDITD250T600M⬇ 0.25~0.6 10% 0.3 20 1.20 -55~+85℃ 1000/100 Counter Clockwise
HDITC250T600M⬇ 0.25~0.6 20% 0.4 20 1.25 -55~+85℃ 1000/100 Clockwise
HDITD250T600M⬇ 0.25~0.6 20% 0.4 20 1.25 -55~+85℃ 1000/100 Counter Clockwise
0.25~0.6GHz 典型带线隔离器外观
0.45~1.0GHz 典型带线隔离器

产品概览

以下为常用的带线隔离器产品。该产品覆盖 UHF 频段范围，相对带宽最高可达 10~20%。尺寸和频段可根据您的要求进行定制。

型号 频率(GHz) 最大带宽 插入损耗(dB) 最大值 隔离度(dB) 最小值 VSWR 最大值 工作温度(℃ ) 峰值/连续波/反射功率(Watt) 方向
HDITC450T1000M⬇ 0.45~1.0 10% 0.3 20 1.20 -55~+85℃ 1000/100 Clockwise
HDITD450T1000M⬇ 0.45~1.0 10% 0.3 20 1.20 -55~+85℃ 1000/100 Counter Clockwise
HDITC450T1000M⬇ 0.45~1.0 20% 0.4 20 1.25 -55~+85℃ 1000/100 Clockwise
HDITD450T1000M⬇ 0.45~1.0 20% 0.4 20 1.25 -55~+85℃ 1000/100 Counter Clockwise
0.45~1.0GHz 典型带线隔离器外观
0.8~3.5GHz 典型带线隔离器

产品概览

以下为常用的带线隔离器产品。该产品覆盖 UHF~S 频段范围，相对带宽最高可达 10~20%。尺寸和频段可根据您的要求进行定制。

型号 频率(GHz) 最大带宽 插入损耗(dB) 最大值 隔离度(dB) 最小值 VSWR 最大值 工作温度(℃ ) 峰值/连续波/反射功率(Watt) 方向
HDITC08T35G⬇ 0.8~3.5 10% 0.3 20 1.20 -55~+85℃ 500/100 Clockwise
HDITD08T35G⬇ 0.8~3.5 10% 0.3 20 1.20 -55~+85℃ 500/100 Counter Clockwise
HDITD08T35G⬇ 0.8~3.5 10% 0.4 20 1.25 -55~+85℃ 500/100 Clockwise
HDITD08T35G⬇ 0.8~3.5 10% 0.4 20 1.25 -55~+85℃ 500/100 Counter Clockwise
0.8~3.5GHz 典型带线隔离器外观
1.0~3.5GHz 典型带线隔离器

产品概览

以下为常用的带线隔离器产品。该产品覆盖 L~S 频段范围，相对带宽最高可达 15~10%。尺寸和频段可根据您的要求进行定制。

型号 频率(GHz) 最大带宽 插入损耗(dB) 最大值 隔离度(dB) 最小值 VSWR 最大值 工作温度(℃ ) 峰值/连续波/反射功率(Watt) 方向
HDITC10T35G⬇ 1.0~3.5 10% 0.3 20 1.20 -55~+85℃ 500/100 Clockwise
HDITD10T35G⬇ 1.0~3.5 10% 0.3 20 1.20 -55~+85℃ 500/100 Counter Clockwise
HDITC10T35G⬇ 1.0~3.5 15% 0.4 20 1.25 -55~+85℃ 500/100 Clockwise
HDITD10T35G⬇ 1.0~3.5 15% 0.4 20 1.25 -55~+85℃ 500/100 Counter Clockwise

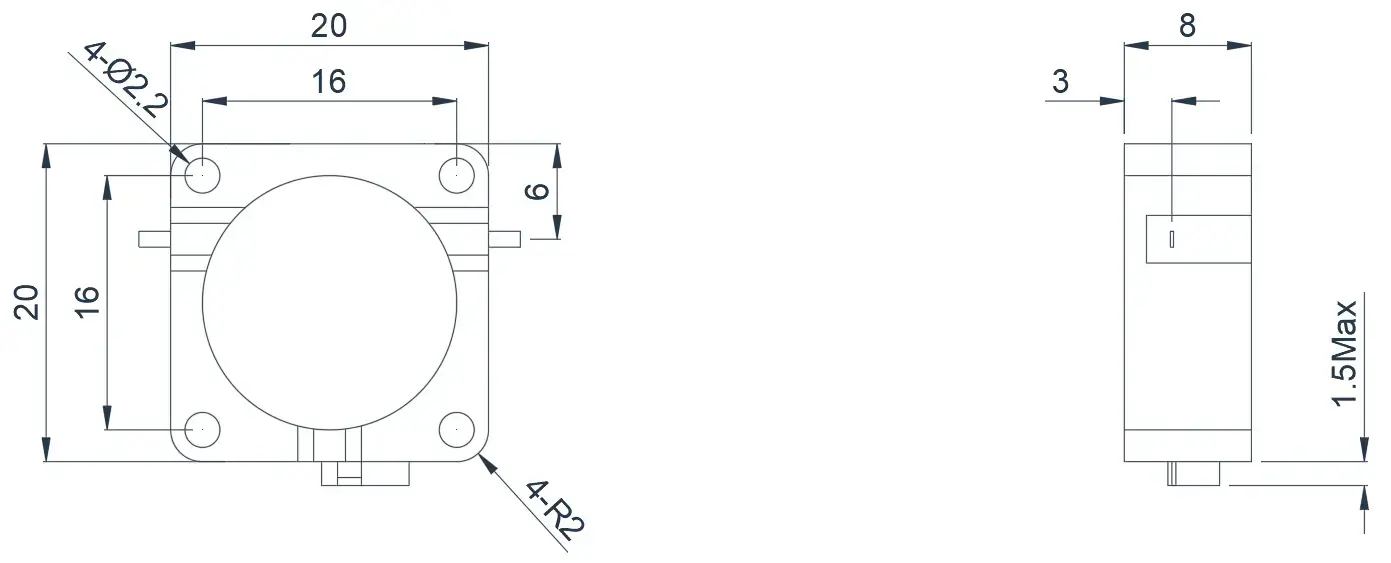

8.0~18.0GHz 微带环行器外观
1.2~1.4GHz 典型带线隔离器

产品概览

以下为常用的带线隔离器产品。该产品覆盖 L~S 频段范围，相对带宽最高可达 15~10%。尺寸和频段可根据您的要求进行定制。

型号 频率(GHz) 最大带宽 插入损耗(dB) 最大值 隔离度(dB) 最小值 VSWR 最大值 工作温度(℃ ) 峰值/连续波/反射功率(Watt) 方向
HDITC12T14G⬇ 1.2~1.4 FULL 0.5 20 1.20 -55~+85℃ /100 Clockwise
HDITD12T14G⬇ 1.2~1.4 FULL 0.5 20 1.20 -55~+85℃ /100 Counter Clockwise
1.2~1.4GHz 典型带线隔离器外观
1.8~3.5GHz 典型带线隔离器

产品概览

以下为常用的带线隔离器产品。该产品覆盖 L~S 频段范围，相对带宽最高可达 5~10%。尺寸和频段可根据您的要求进行定制。

型号 频率(GHz) 最大带宽 插入损耗(dB) 最大值 隔离度(dB) 最小值 VSWR 最大值 工作温度(℃ ) 峰值/连续波/反射功率(Watt) 方向
HDITC18T35G⬇ 1.8~3.5 5% 0.3 20 1.2 -55~+85℃ 500/50 Clockwise
HDITD18T35G⬇ 1.8~3.5 5% 0.3 20 1.2 -55~+85℃ 500/50 Counter Clockwise
HDITC18T35G⬇ 1.8~3.5 10% 0.4 20 1.25 -55~+85℃ 500/50 Clockwise
HDITD18T35G⬇ 1.8~3.5 10% 0.4 20 1.25 -55~+85℃ 500/50 Counter Clockwise
1.8~3.5GHz 典型带线隔离器外观
2.0~3.5GHz 典型带线隔离器

产品概览

以下为常用的带线隔离器产品。该产品覆盖 S 频段范围，相对带宽最高可达 5~10%。尺寸和频段可根据您的要求进行定制。

型号 频率(GHz) 最大带宽 插入损耗(dB) 最大值 隔离度(dB) 最小值 VSWR 最大值 工作温度(℃ ) 峰值/连续波/反射功率(Watt) 方向
HDITC20T35G⬇ 2.0~3.5 10% 0.5 20 1.25 -55~+85℃ 200/40 Clockwise
HDITD20T35G⬇ 2.0~3.5 10% 0.5 20 1.25 -55~+85℃ 200/40 Counter Clockwise
HDITC20T35G⬇ 2.0~3.5 5% 0.4 20 1.2 -55~+85℃ 200/40 Clockwise
HDITD20T35G⬇ 2.0~3.5 5% 0.4 20 1.2 -55~+85℃ 200/40 Counter Clockwise
2.0~3.5GHz 典型带线隔离器外观
2.5~5.0GHz 典型带线隔离器

产品概览

以下为常用的带线隔离器产品。该产品覆盖 S~C 频段范围，相对带宽最高可达 5~10%。尺寸和频段可根据您的要求进行定制。

型号 频率(GHz) 最大带宽 插入损耗(dB) 最大值 隔离度(dB) 最小值 VSWR 最大值 工作温度(℃ ) 峰值/连续波/反射功率(Watt) 方向
HDITC25T50G⬇ 2.5~5.0 10% 0.4 20 1.25 -55~+85℃ 200/50 Clockwise
HDITD25T50G⬇ 2.5~5.0 10% 0.4 20 1.25 -55~+85℃ 200/50 Counter Clockwise
HDITC25T50G⬇ 2.5~5.0 5% 0.35 20 1.2 -55~+85℃ 200/50 Clockwise
HDITD25T50G⬇ 2.5~5.0 5% 0.35 20 1.2 -55~+85℃ 200/50 Counter Clockwise
2.5~5.0GHz 典型带线隔离器外观
2.6~4.0GHz 典型带线隔离器

产品概览

以下为常用的带线隔离器产品。该产品覆盖 S 频段范围，相对带宽最高可达 5~10%。尺寸和频段可根据您的要求进行定制。

型号 频率(GHz) 最大带宽 插入损耗(dB) 最大值 隔离度(dB) 最小值 VSWR 最大值 工作温度(℃ ) 峰值/连续波/反射功率(Watt) 方向
HDITC26T40G⬇ 2.6~4.0 10% 0.5 20 1.25 -55~+85℃ 200/20 Clockwise
HDITD26T40G⬇ 2.6~4.0 10% 0.5 20 1.25 -55~+85℃ 200/20 Counter Clockwise
HDITC26T40G⬇ 2.6~4.0 5% 0.4 20 1.2 -55~+85℃ 200/20 Clockwise
HDITD26T40G⬇ 2.6~4.0 5% 0.4 20 1.2 -55~+85℃ 200/20 Counter Clockwise

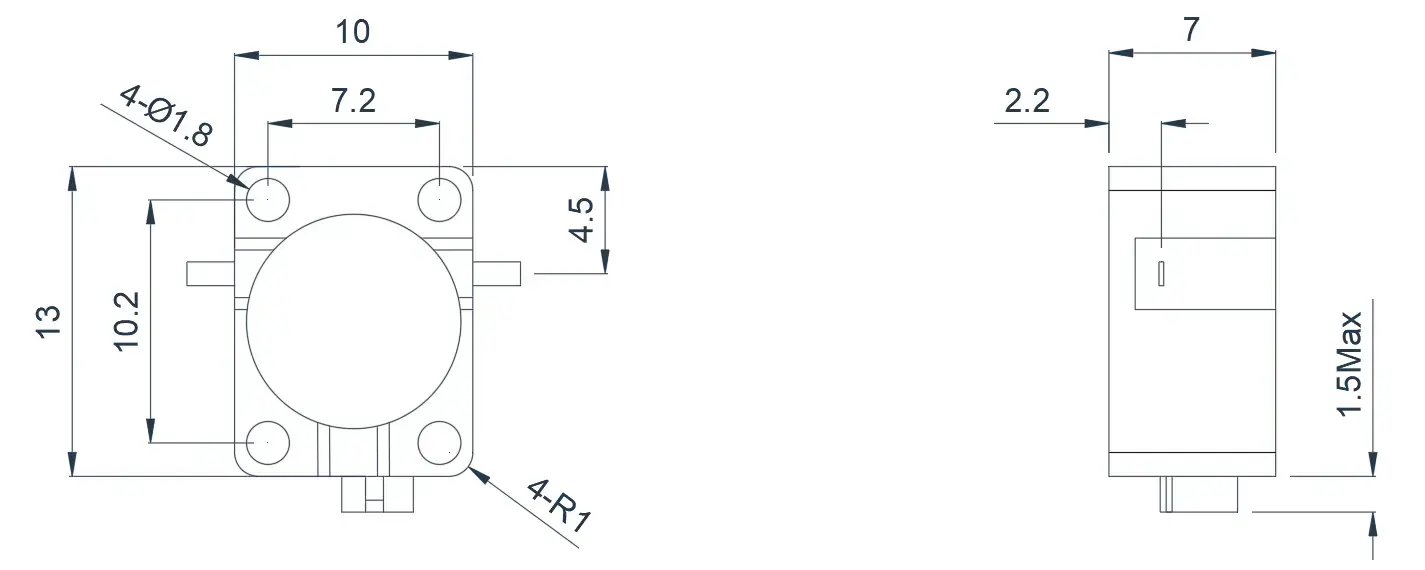

2.6~4.0GHz 典型带线隔离器外观
4.0~8.0GHz 典型带线隔离器

产品概览

以下为常用的带线隔离器产品。该产品覆盖 C 频段范围，相对带宽最高可达 5~10%。尺寸和频段可根据您的要求进行定制。

型号 频率(GHz) 最大带宽 插入损耗(dB) 最大值 隔离度(dB) 最小值 VSWR 最大值 工作温度(℃ ) 峰值/连续波/反射功率(Watt) 方向
HDITC40T80G⬇ 4.0~8.0 10% 0.4 20 1.25 -55~+85℃ 200/50 Clockwise
HDITD40T80G⬇ 4.0~8.0 10% 0.4 20 1.25 -55~+85℃ 200/50 Counter Clockwise
HDITC40T80G⬇ 4.0~8.0 5% 0.35 20 1.2 -55~+85℃ 200/50 Clockwise
HDITD40T80G⬇ 4.0~8.0 5% 0.35 20 1.2 -55~+85℃ 200/50 Counter Clockwise
4.0~8.0GHz 典型带线隔离器外观
5.0~6.0GHz 典型带线隔离器

产品概览

以下为常用的带线隔离器产品。该产品覆盖 C 频段范围，相对带宽最高可达 18%。尺寸和频段可根据您的要求进行定制。

型号 频率(GHz) 最大带宽 插入损耗(dB) 最大值 隔离度(dB) 最小值 VSWR 最大值 工作温度(℃ ) 峰值/连续波/反射功率(Watt) 方向
HDITC40T80G⬇ 5.0~6.0 FULL 0.4 20 1.20 -55~+85℃ /50 Clockwise
HDITD40T80G⬇ 5.0~6.0 FULL 0.4 20 1.20 -55~+85℃ /50 Counter Clockwise
5.0~6.0GHz 典型带线隔离器外观
6.0~18.0GHz 典型带线隔离器

产品概览

以下为常用的带线隔离器产品。该产品覆盖 C~Ku 频段范围，相对带宽最高可达 5~10%。尺寸和频段可根据您的要求进行定制。

型号 频率(GHz) 最大带宽 插入损耗(dB) 最大值 隔离度(dB) 最小值 VSWR 最大值 工作温度(℃ ) 峰值/连续波/反射功率(Watt) 方向
HDITC60T180G⬇ 6.0~18.0 5% 0.35 20 1.20 -55~+85℃ 100/20 Clockwise
HDITD40T80G⬇ 6.0~18.0 5% 0.35 20 1.20 -55~+85℃ 100/20 Counter Clockwise
HDITC60T180G⬇ 6.0~18.0 10% 0.4 20 1.25 -55~+85℃ 100/20 Clockwise
HDITD40T80G⬇ 6.0~18.0 10% 0.4 20 1.25 -55~+85℃ 100/20 Counter Clockwise
6.0~18.0GHz 典型带线隔离器外观
18.0~40.0GHz 典型带线隔离器

产品概览

以下为常用的带线隔离器产品。该产品覆盖 K~Ka 频段范围，相对带宽最高可达 10%。尺寸和频段可根据您的要求进行定制。

型号 频率(GHz) 最大带宽 插入损耗(dB) 最大值 隔离度(dB) 最小值 VSWR 最大值 工作温度(℃ ) 峰值/连续波/反射功率(Watt) 方向
HDITC180T400G⬇ 18.0~40.0 10% 0.6 18 1.35 -55~+85℃ 20/5 Clockwise
HDITD180T400G⬇ 18.0~40.0 10% 0.6 18 1.35 -55~+85℃ 20/5 Counter Clockwise
18.0~40.0GHz 典型带线隔离器外观
