C 波段 2–6GHz 带线环行器
用于 S/C 波段 RF 信号路由的宽带带线环行器
- HzBeat 2–6GHz 带线环行器专为需要从 S 波段到 C 波段稳定信号路由的宽带 RF 系统设计。
- 该器件具备 80W CW 功率能力和 25.4 × 25.4 × 10 mm 带线封装，适用于紧凑型 RF 模块、发射链路和微波前端组件。
- 器件提供 1.0 dB 最大插入损耗、11 dB 最小隔离度、1.7 最大 VSWR 和顺时针方向，便于宽带 RF 系统实际集成。
核心特性与优势
- 宽带 2–6GHz 覆盖：覆盖从 S 波段到 C 波段的宽工作范围，适用于宽带 RF 模块和多波段系统。
- 80W CW 功率能力：支持需要实际连续波功率能力的 RF 前端和发射机应用。
- 带线结构：面向模块级集成设计，具备坚固机械外形并便于 RF 装配。
- 1.0 dB 最大插入损耗：在提供宽带性能的同时，有助于维持工作频段内可用 RF 功率。
- 11 dB 最小隔离度：帮助在端口之间路由 RF 能量，并降低宽带系统中的非期望反射信号路径。
- 宽温工作：适用于 –55°C 至 +85°C 的严苛 RF 与微波应用环境。
典型应用
- 宽带 S/C 波段 RF 前端模块
- 雷达与通信发射链路
- 功率放大器输出路由与保护电路
- 微波通信设备
- 电子战与 RF 信号分配系统
- 测试与测量设备
- 需要宽带 2–6GHz 环行能力的定制 RF 系统

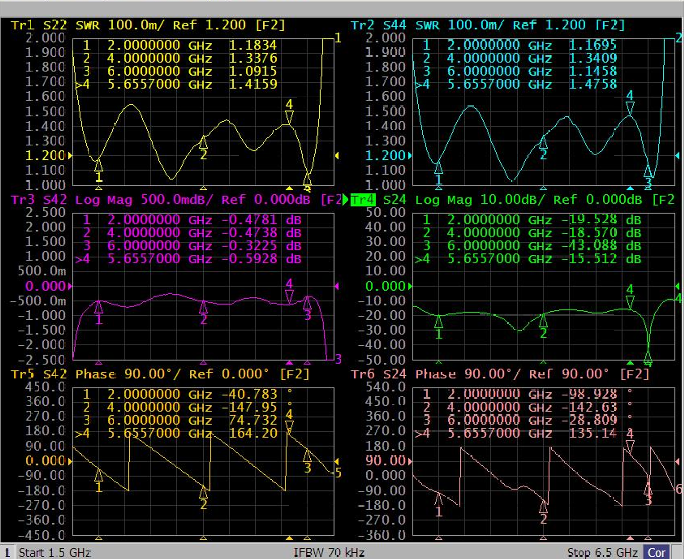

电气性能表与产品外观
2~6GHz C 波段宽带带线环行器
型号
频率 (GHz)
最大带宽
最大插入损耗 (dB)
最小隔离度 (dB)
最大驻波比
工作温度 (°C)
连续波功率 (W)
尺寸 (mm)
方向
HDCTC20T60G⬇
2~6
Full
1.0
11
1.7
-55~+85°C
80
25.4×25.4×10
Clockwise
HDCTC20T60G⬇
HDCTC20T60G⬇
关于 HzBeat
HzBeat 是一家领先的 RF 元器件制造商，专注于 RF 环行器和隔离器；作为 RF 环行器和隔离器（20MHz–200GHz）的全球供应商，我们提供微带、带线、同轴和波导解决方案，服务于通信系统、雷达、卫星和医学成像等应用。
如需详细技术文档、样品申请或定制需求，请随时联系我们。—— 我们将在 24 小时内回复，确保您获得适合设计需求的精准解决方案。
定制与选择指南
- 工作频段:确保其覆盖系统所需的全部频率。
- 功率承受能力:根据系统发射功率（平均功率和峰值功率）进行选择，并预留一定余量。
- 性能要求:明确插入损耗、隔离度以及 VSWR/回波损耗的具体要求。
- 环境条件:考虑工作温度范围、振动、湿度等。
- 成本与交期:在满足性能要求的同时，平衡成本和项目周期。
为什么选择我们的产品
- 深厚的技术实力:我们在铁氧体材料和微波磁学领域拥有 18 年以上的研发经验。
- 全自动化生产线:确保每一个产品单元都具备一致的卓越品质与可靠性。
- 专业应用支持:我们的工程团队可及时提供技术选型、定制和故障分析服务。
- 有竞争力的价格与交期:规模化生产带来的成本优势，使我们能够快速响应您的订单。
