表面贴装技术微带隔离器
X Band, Ku Band(8GHz-18GHz)
- 表面贴装技术（SMT）微带隔离器系列专为轻松集成到表面贴装组件中而设计，可为广泛的电子应用提供便利性和灵活性。
- 这些隔离器具有紧凑外形、高性能和 SMT 兼容性，非常适合空间受限的射频和通信应用。
- SMT 微带环行器系列提供可靠的信号路由与隔离，支持装配的同时，可无缝集成到基于表面贴装技术的电路中。
核心特性与优势
- 小型化与轻量化：LTCC 和 SMT 技术可为高密度通信设备实现超紧凑设计。
- 高可靠性：全固态结构，无活动部件，抗冲击能力强，使用寿命长。
- 适合自动化生产：表面贴装封装支持自动取放 PCB 装配，可实现高效率批量生产并降低成本。
- 优异的高频性能：频率覆盖范围从数百 MHz 到数十 GHz，适用于微波应用。
- 良好的热稳定性：通过优化材料和制造工艺，在一定温度范围内保持稳定性能。
典型应用
- 无线通信基础设施
- 微波射频源
- 测试与测量设备
- 航空航天与国防电子
- IoT 与消费电子
电气性能表与产品外观

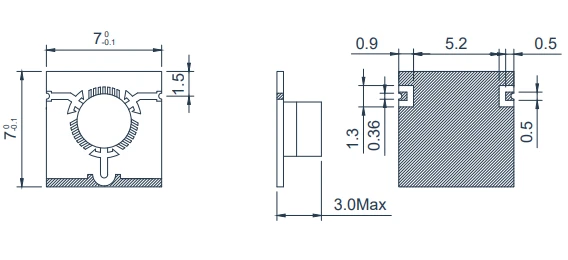

8.0~12.0GHz 典型微带 'T' 结隔离器
型号
频率(GHz)
最大带宽
插入损耗(dB) 最大值
隔离度(dB) 最小值
VSWR 最大值
工作温度(℃ )
峰值/连续波/反射功率(Watt)
方向
HMITE80T120G⬇
8.0~12.0
FULL
0.6
18
1.3
-55~+85℃
20/10/2
Clockwise
HMITF80T120G⬇
8.0~12.0
FULL
0.6
18
1.3
-55~+85℃
20/10/2
Counter Clockwise

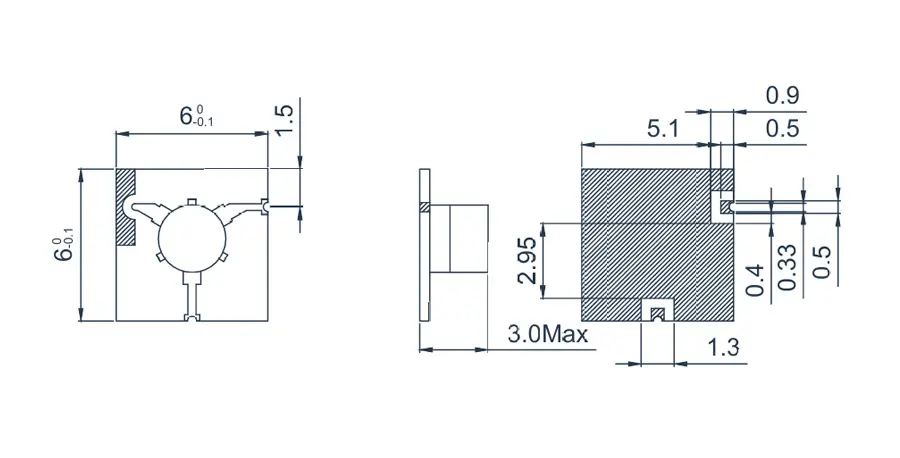

14.0~18.0GHz 典型微带 'T' 结隔离器
型号
频率(GHz)
最大带宽
插入损耗(dB) 最大值
隔离度(dB) 最小值
VSWR 最大值
工作温度(℃ )
峰值/连续波/反射功率(Watt)
方向
HMITE140T180G⬇
14.0~18.0
FULL
0.6
18
1.3
-55~+85℃
20/10/2
Clockwise
HMITF140T180G⬇
14.0~18.0
FULL
0.6
18
1.3
-55~+85℃
20/10/2
Counter Clockwise

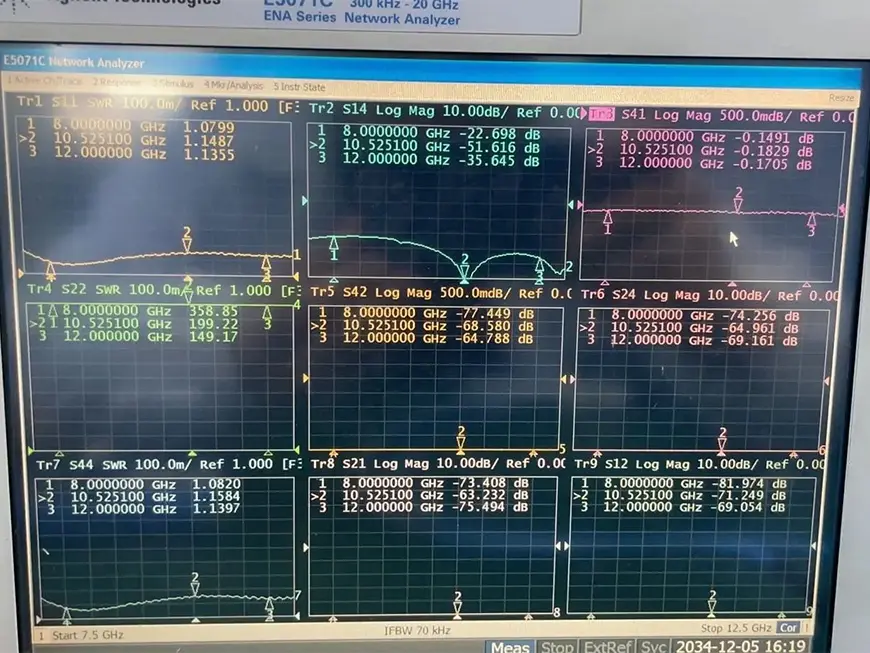

HMITE80T120G 8.0GHz-12.0GHz
HMITE80T120G 8.0GHz-12.0GHz
关于 HzBeat
HzBeat 是一家领先的 RF 元器件制造商，专注于 RF 环行器和隔离器；作为 RF 环行器和隔离器（20MHz–200GHz）的全球供应商，我们提供微带、带线、同轴和波导解决方案，服务于通信系统、雷达、卫星和医学成像等应用。
如需详细技术文档、样品申请或定制需求，请随时联系我们。—— 我们将在 24 小时内回复，确保您获得适合设计需求的精准解决方案。
定制与选择指南
- 工作频段:确保其覆盖系统所需的全部频率。
- 功率承受能力:根据系统发射功率（平均功率和峰值功率）进行选择，并预留一定余量。
- 性能要求:明确插入损耗、隔离度以及 VSWR/回波损耗的具体要求。
- 环境条件:考虑工作温度范围、振动、湿度等。
- 成本与交期:在满足性能要求的同时，平衡成本和项目周期。
为什么选择我们的产品
- 深厚的技术实力:我们在铁氧体材料和微波磁学领域拥有 18 年以上的研发经验。
- 全自动化生产线:确保每一个产品单元都具备一致的卓越品质与可靠性。
- 专业应用支持:我们的工程团队可及时提供技术选型、定制和故障分析服务。
- 有竞争力的价格与交期:规模化生产带来的成本优势，使我们能够快速响应您的订单。
