Home/ 特色产品/ 225–400MHz VHF/UHF 同轴环行器
VHF/UHF 225–400MHz 同轴环行器
适用于 VHF/UHF RF 信号路由和前端保护的 100W 同轴环行器
- HzBeat 225–400MHz 同轴环行器专为 VHF/UHF RF 系统设计，适用于需要稳定信号路由、反射功率控制和实用功率处理能力的应用。
- 产品支持 100W CW 功率处理能力，采用 77 × 53 × 26 mm 同轴封装，适用于发射链路、RF 前端模块和通信设备。
- 该器件具有最大插入损耗 0.7 dB、最小隔离度 17 dB、最大 VSWR 1.35 和顺时针方向，可满足低频 RF 系统的可靠集成需求。
核心特性与优势
- VHF/UHF 225–400MHz 覆盖：面向 0.225–0.4GHz 范围内需要稳定环行性能的低频 RF 系统设计。
- 100W CW 功率处理能力：适用于发射链路、RF 前端保护和功率放大器输出等应用。
- 同轴结构：适用于采用同轴 RF 接口和电缆连接的系统，便于模块级集成。
- 最大插入损耗 0.7 dB：有助于在 VHF/UHF 信号路径中保持 RF 输出效率。
- 最小隔离度 17 dB：有助于降低反射信号影响，并保护上游 RF 元器件。
- 稳定匹配：最大 VSWR 1.35，有助于实现可靠的阻抗匹配和稳定的 RF 性能。
典型应用
- VHF/UHF 通信系统
- RF 发射链路和前端保护电路
- 功率放大器输出保护
- 无线通信和遥测设备
- 测试与测量设备
- 需要 225–400MHz 环行功能的定制低频 RF 系统
- 采用同轴接口的模块级 RF 系统

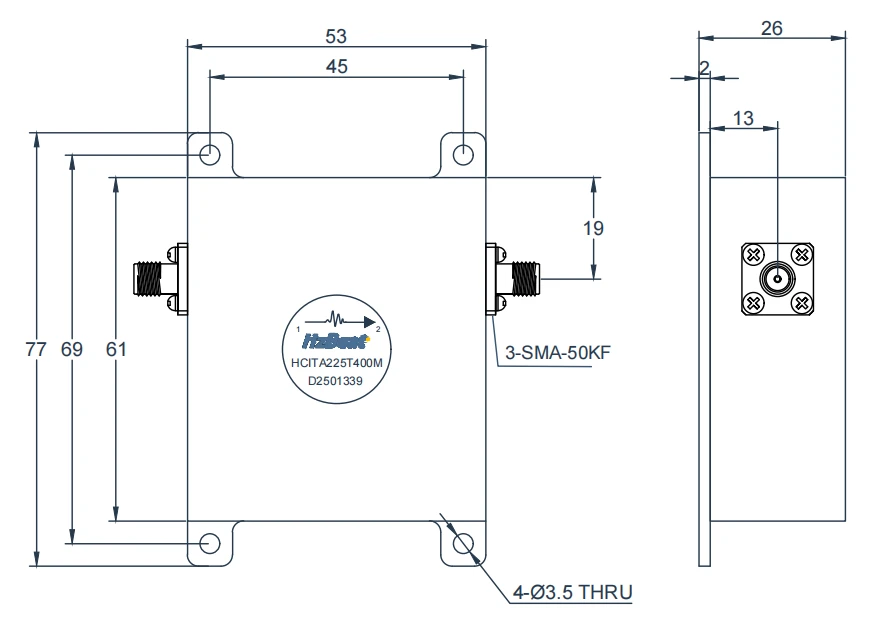

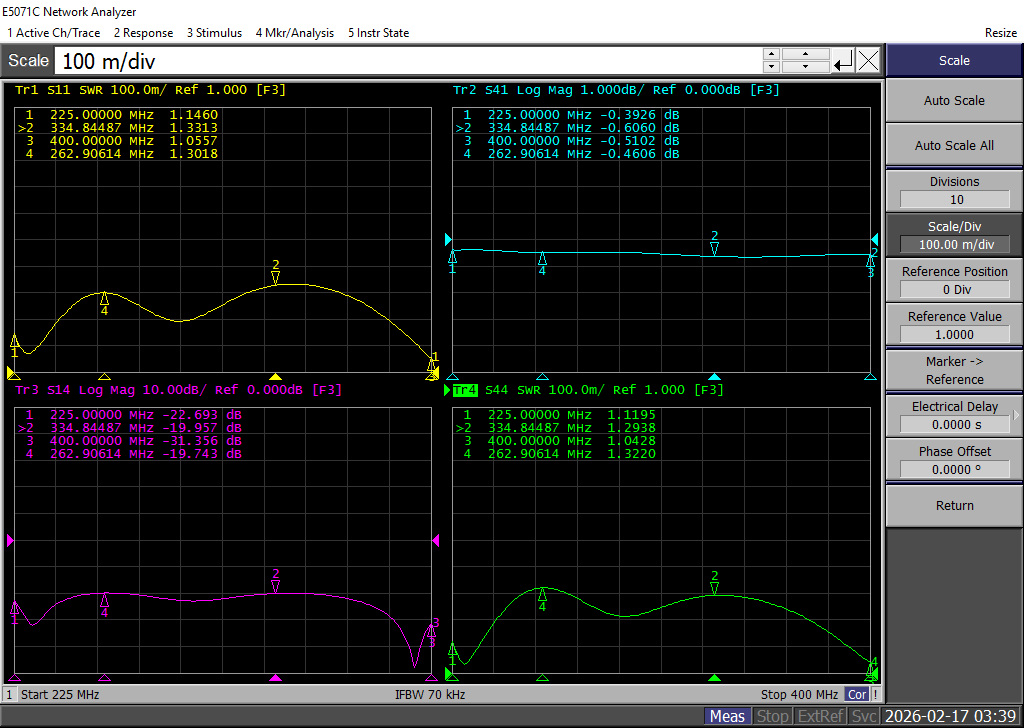

电气性能表与产品外观
0.225~0.4GHz VHF/UHF 同轴环行器
型号
频率 (GHz)
最大带宽
最大插入损耗 (dB)
最小隔离度 (dB)
最大驻波比
工作温度 (°C)
连续波功率 (W)
尺寸 (mm)
方向
HCCTA225T400G⬇
0.225~0.4
Full
0.7
17
1.35
-40~+70°C
100
77×53×26
Clockwise
HCCTA225T400G⬇
HCCTA225T400G⬇
关于 HzBeat
HzBeat 是一家领先的 RF 元器件制造商，专注于 RF 环行器和隔离器；作为 RF 环行器和隔离器（20MHz–200GHz）的全球供应商，我们提供微带、带线、同轴和波导解决方案，服务于通信系统、雷达、卫星和医学成像等应用。
如需详细技术文档、样品申请或定制需求，请随时联系我们。—— 我们将在 24 小时内回复，确保您获得适合设计需求的精准解决方案。
定制与选择指南
- 工作频段:确保其覆盖系统所需的全部频率。
- 功率承受能力:根据系统发射功率（平均功率和峰值功率）进行选择，并预留一定余量。
- 性能要求:明确插入损耗、隔离度以及 VSWR/回波损耗的具体要求。
- 环境条件:考虑工作温度范围、振动、湿度等。
- 成本与交期:在满足性能要求的同时，平衡成本和项目周期。
为什么选择我们的产品
- 深厚的技术实力:我们在铁氧体材料和微波磁学领域拥有 18 年以上的研发经验。
- 全自动化生产线:确保每一个产品单元都具备一致的卓越品质与可靠性。
- 专业应用支持:我们的工程团队可及时提供技术选型、定制和故障分析服务。
- 有竞争力的价格与交期:规模化生产带来的成本优势，使我们能够快速响应您的订单。
