结式波导环行器

Ka Band, V Band, W Band, D Band

  • 结式波导环行器是射频和微波系统中的重要元器件，旨在波导传输线内实现高效的信号路由与隔离。
联系我们
结式波导环行器
结式波导环行器

核心特性与优势

  • 高隔离度：有效隔离发射和接收通道，防止信号干扰。
  • 低插入损耗：确保较高的信号传输效率。
  • 高功率承受能力：满足雷达和基站等高功率应用的要求。
  • 高可靠性：固态设计，无活动部件，使用寿命长。
  • 结构紧凑，易于集成：同轴结构便于安装和连接。

典型应用

  • 雷达系统（最经典的应用）
  • 通信系统（尤其适用于双工器功能）
  • 放大器保护和负载
  • 测试与测量仪器

电气性能表与产品外观

WR-90 结式波导环行器

产品概览

以下产品为采用 WR-90（WG-16）标准波导接口设计的波导环行器。以下是部分产品示例和典型规格。可根据您的要求定制端口位置和产品尺寸。

型号 频率(GHz) 最大带宽 插入损耗(dB) 最大值 隔离度(dB) 最小值 VSWR 最大值 工作温度(℃ ) 峰值/连续波/反射功率(Watt) 方向
HWCT82T125G⬇ 8.2~12.5 FULL 0.3 20 1.25 -55~+85 -/500 -

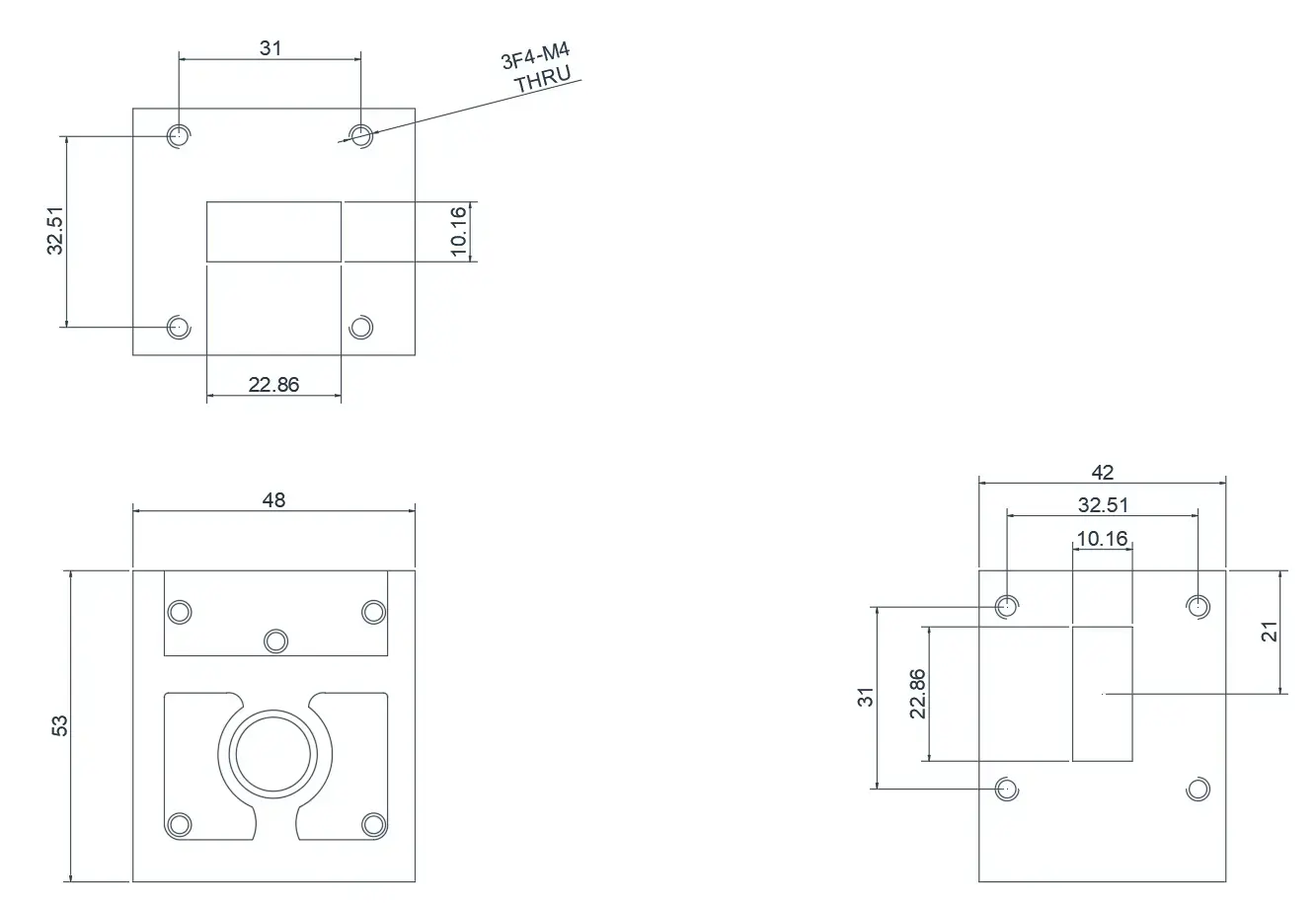

WR-90 结式波导环行器外观
WR-62 结式波导环行器

产品概览

以下产品为采用 WR-62（WG-18）标准波导接口设计的波导环行器。以下是部分产品示例和典型规格。可根据您的要求定制端口位置和产品尺寸。

型号 频率(GHz) 最大带宽 插入损耗(dB) 最大值 隔离度(dB) 最小值 VSWR 最大值 工作温度(℃ ) 峰值/连续波/反射功率(Watt) 方向
HWCT120T180G⬇ 12.0~18.0 FULL 0.3 20 1.25 -55~+85 -/300 -

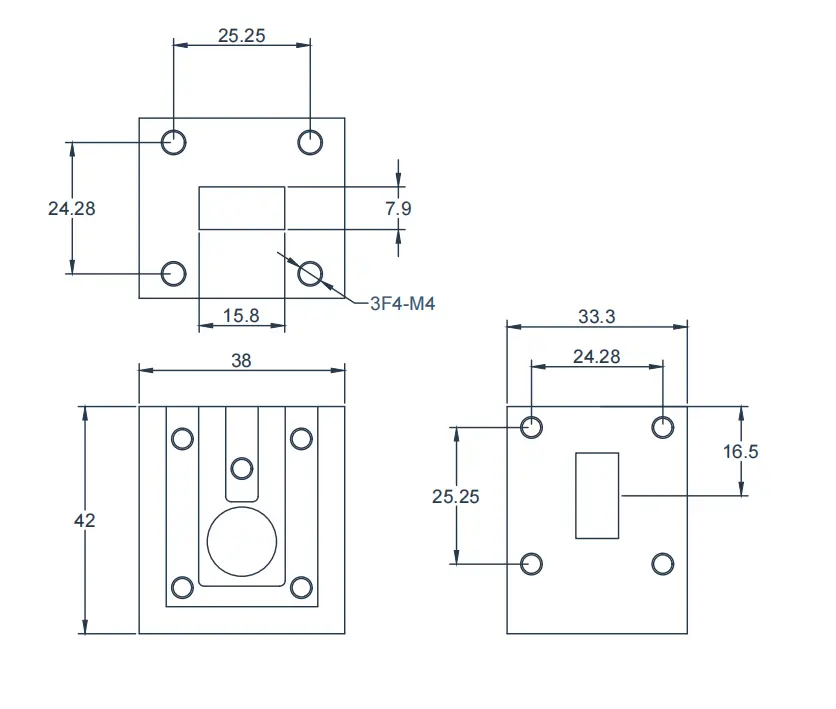

WR-62 结式波导环行器外观
WR-51 结式波导环行器

产品概览

以下产品为采用 WR-51（WG-19）标准波导接口设计的波导环行器。以下是部分产品示例和典型规格。可根据您的要求定制端口位置和产品尺寸。

型号 频率(GHz) 最大带宽 插入损耗(dB) 最大值 隔离度(dB) 最小值 VSWR 最大值 工作温度(℃ ) 峰值/连续波/反射功率(Watt) 方向
HWCT160T180G⬇ 16.0~18.0 FULL 0.25 20 1.2 -55~+85 -/250 -

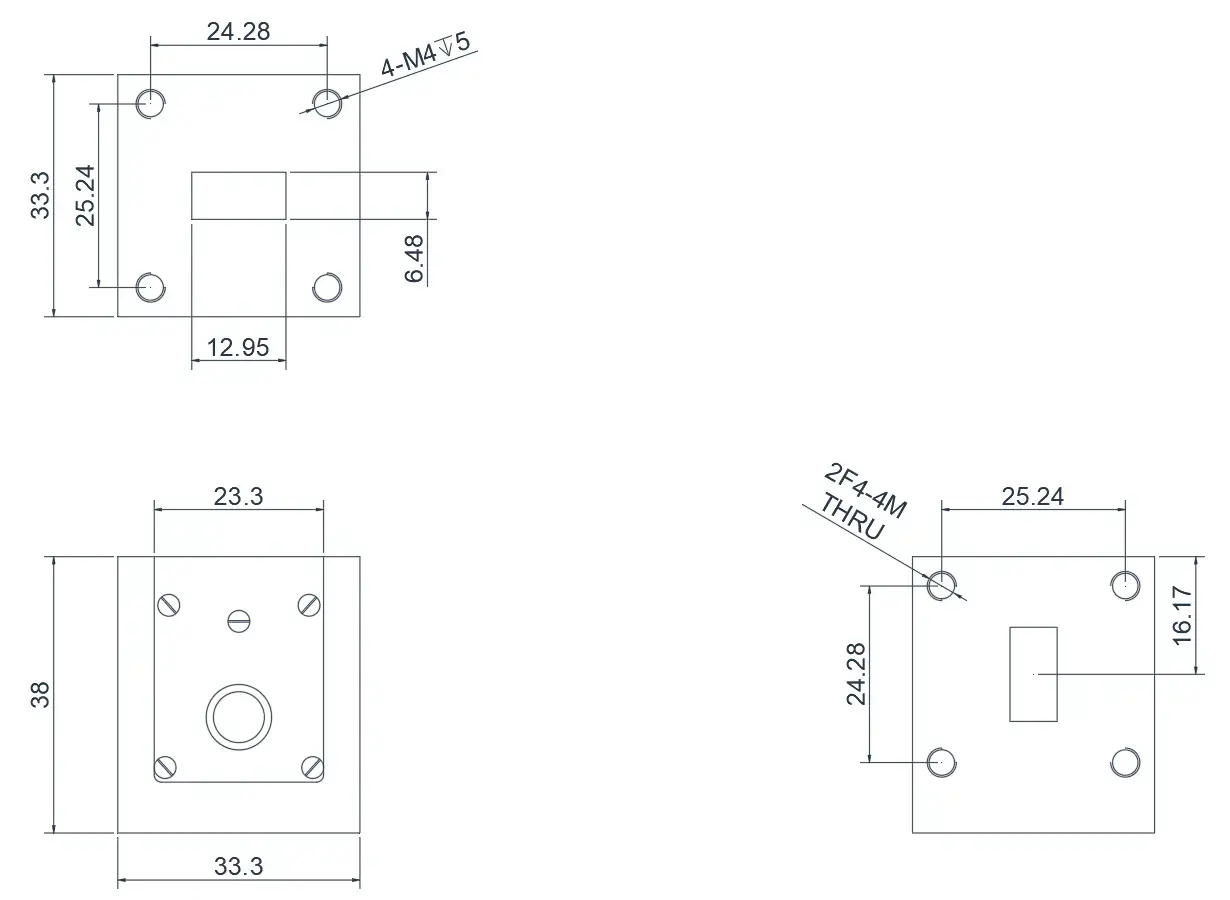

WR-51 结式波导环行器外观
WR-42 结式波导环行器

产品概览

以下产品为采用 WR-62（WG-18）标准波导接口设计的波导环行器。以下是部分产品示例和典型规格。可根据您的要求定制端口位置和产品尺寸。

型号 频率(GHz) 最大带宽 插入损耗(dB) 最大值 隔离度(dB) 最小值 VSWR 最大值 工作温度(℃ ) 峰值/连续波/反射功率(Watt) 方向
HWCT180T265G⬇ 18.0~26.5 FULL 0.3 20 1.2 -55~+85 -/200 -
WR-42 结式波导环行器外观
WR-34 结式波导环行器

产品概览

以下产品为采用 WR-34（WG-21）标准波导接口设计的波导环行器。以下是部分产品示例和典型规格。可根据您的要求定制端口位置和产品尺寸。

型号 频率(GHz) 最大带宽 插入损耗(dB) 最大值 隔离度(dB) 最小值 VSWR 最大值 工作温度(℃ ) 峰值/连续波/反射功率(Watt) 方向
HWCT220T330G⬇ 22.0~33.0 FULL 0.3 20 1.25 -55~+85 -/200 -

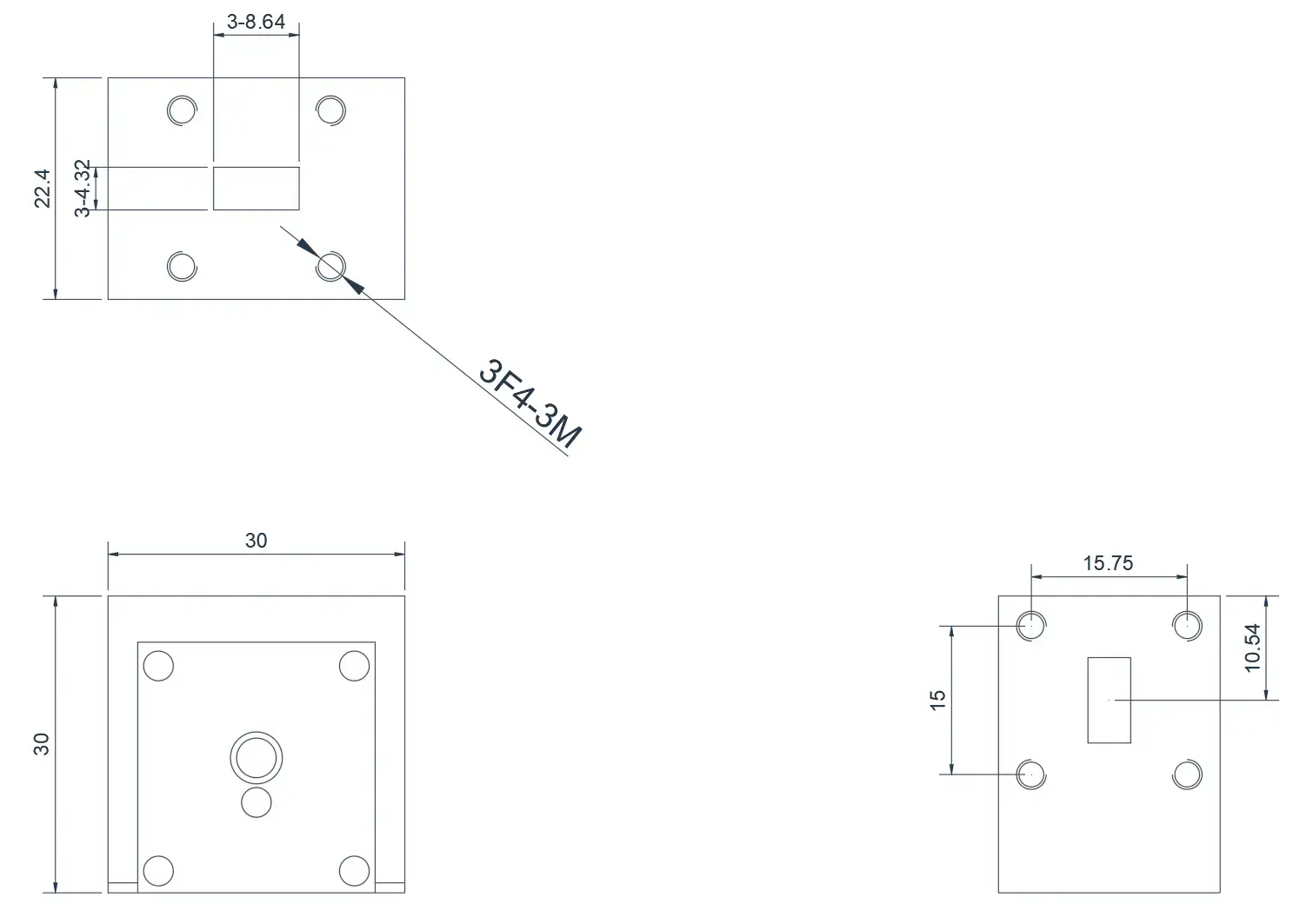

WR-34 结式波导环行器外观
WR-28 结式波导环行器

产品概览

以下产品为采用 WR-28（WG-22）标准波导接口设计的波导环行器。以下是部分产品示例和典型规格。可根据您的要求定制端口位置和产品尺寸。

型号 频率(GHz) 最大带宽 插入损耗(dB) 最大值 隔离度(dB) 最小值 VSWR 最大值 工作温度(℃ ) 峰值/连续波/反射功率(Watt) 方向
HWCT265T400G⬇ 26.5~40.0 FULL 0.4 18 1.35 -55~+85 -/150 -

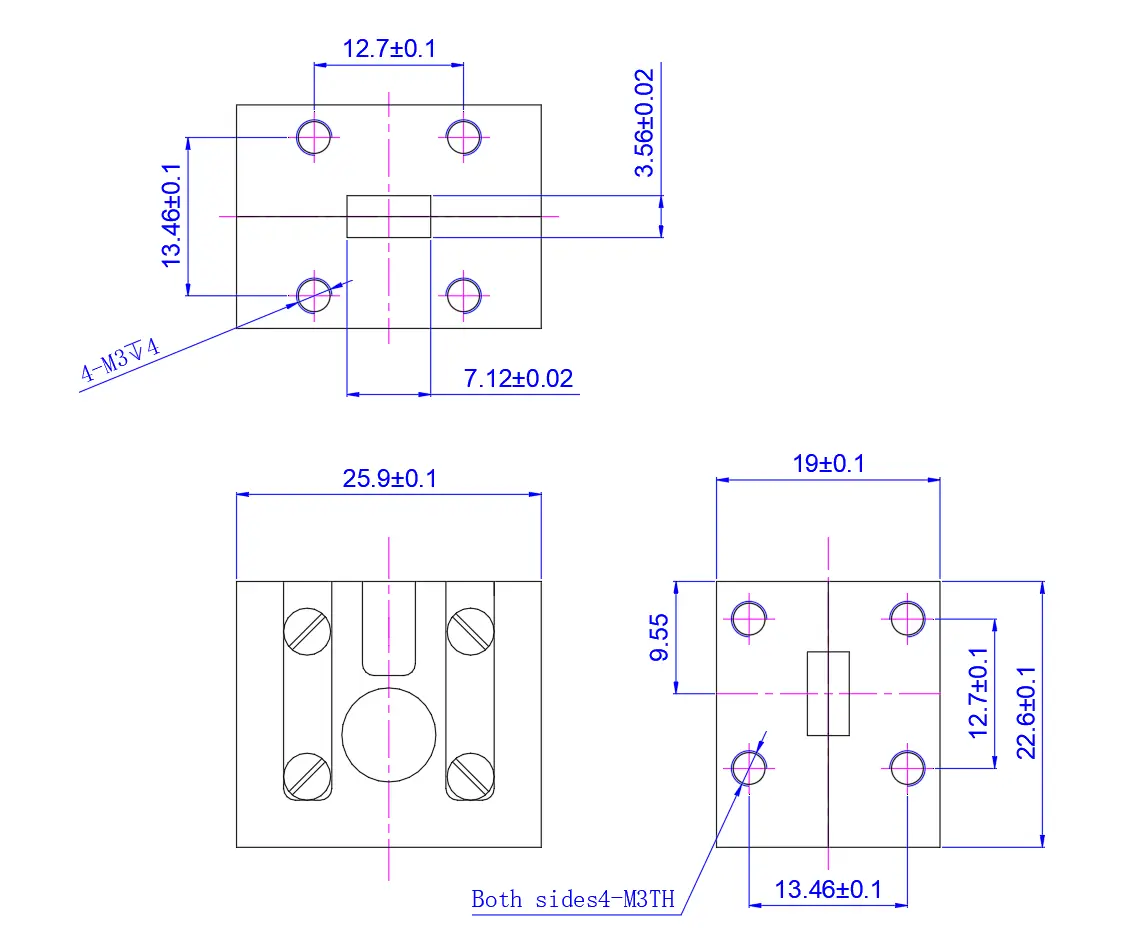

WR-28 结式波导环行器外观
WR-22 结式波导环行器

产品概览

以下产品为采用 WR-22（WG-23）标准波导接口设计的波导环行器。以下是部分产品示例和典型规格。可根据您的要求定制端口位置和产品尺寸。

型号 频率(GHz) 最大带宽 插入损耗(dB) 最大值 隔离度(dB) 最小值 VSWR 最大值 工作温度(℃ ) 峰值/连续波/反射功率(Watt) 方向
HWCT420T460G⬇ 42.0~46.0 FULL 0.3 20 1.25 -55~+85 -/30 -

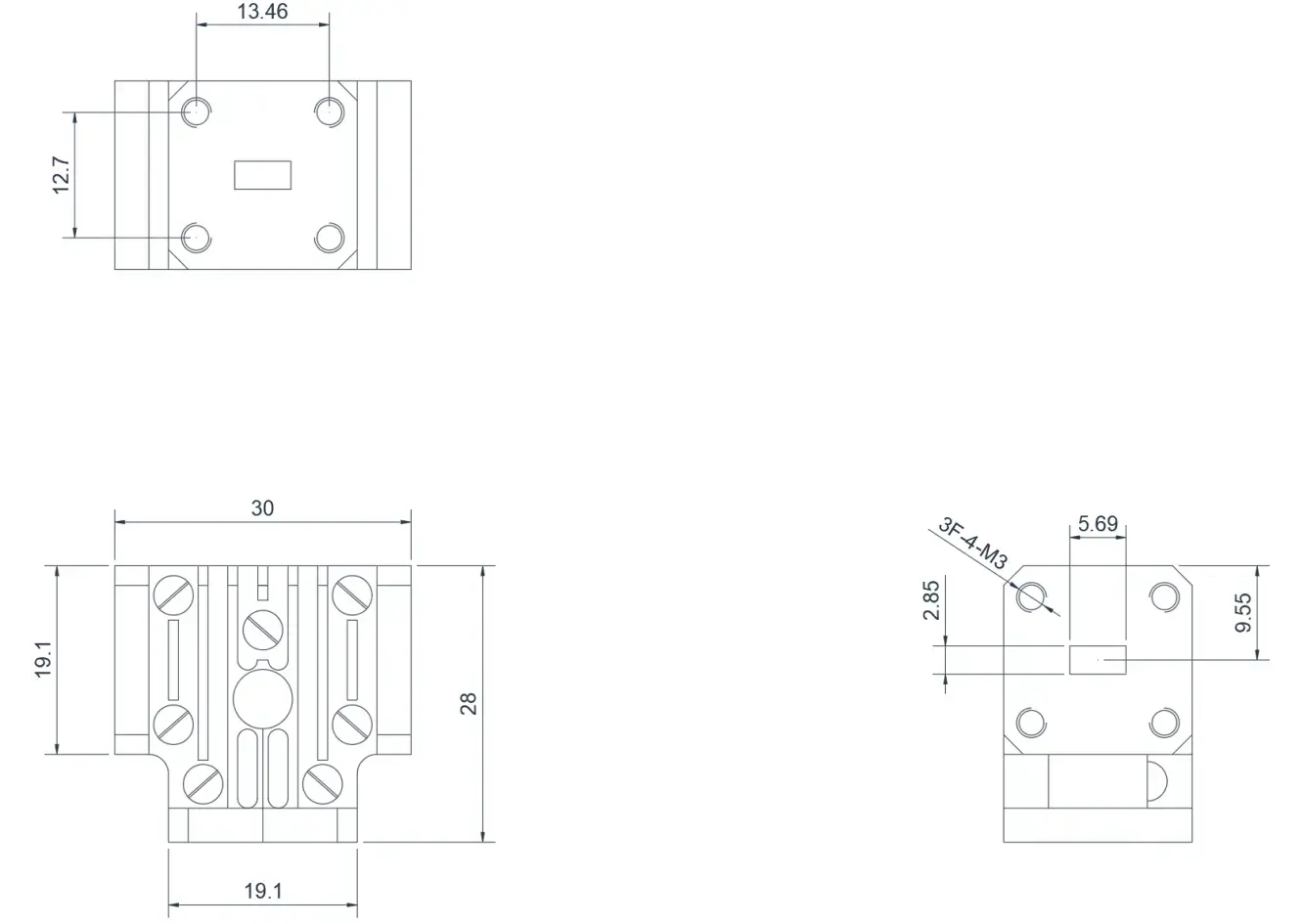

WR-22 结式波导环行器外观
WR-22 结式波导环行器

产品概览

以下产品为采用 WR-22（WG-23）标准波导接口设计的波导环行器。以下是部分产品示例和典型规格。可根据您的要求定制端口位置和产品尺寸。

型号 频率(GHz) 最大带宽 插入损耗(dB) 最大值 隔离度(dB) 最小值 VSWR 最大值 工作温度(℃ ) 峰值/连续波/反射功率(Watt) 方向
HWCT420T460G⬇ 42.0~46.0 FULL 0.3 20 1.25 -55~+85 -/30 -

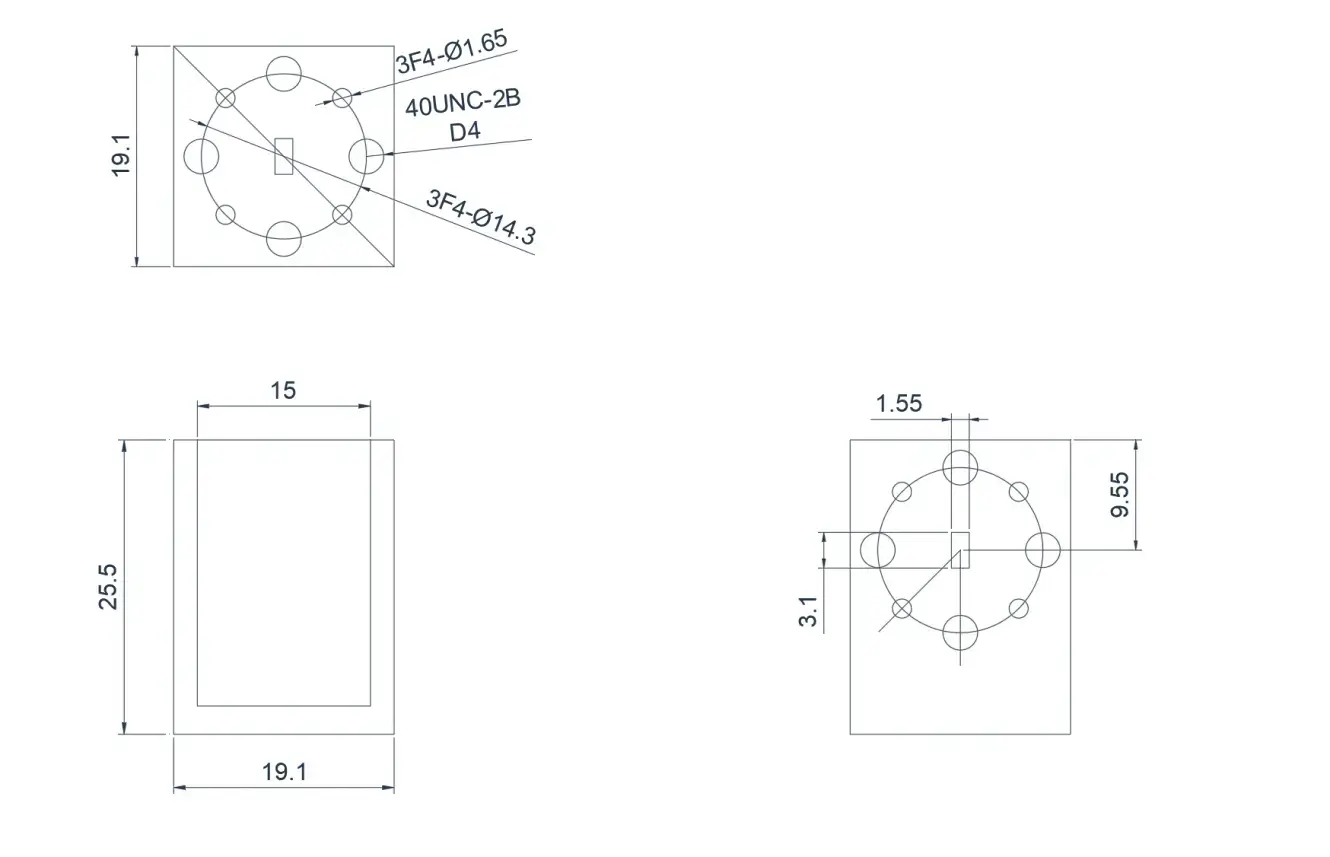

WR-22 结式波导环行器外观
WR-8 结式波导环行器

产品概览

以下产品为采用 WR-8（WG-28）标准波导接口设计的波导环行器。以下是部分产品示例和典型规格。可根据您的要求定制端口位置和产品尺寸。

型号 频率(GHz) 最大带宽 插入损耗(dB) 最大值 隔离度(dB) 最小值 VSWR 最大值 工作温度(℃ ) 峰值/连续波/反射功率(Watt) 方向
HWCT920T960G⬇ 92.0~96.0 FULL 0.8 18 1.30 -55~+85 -/2 -

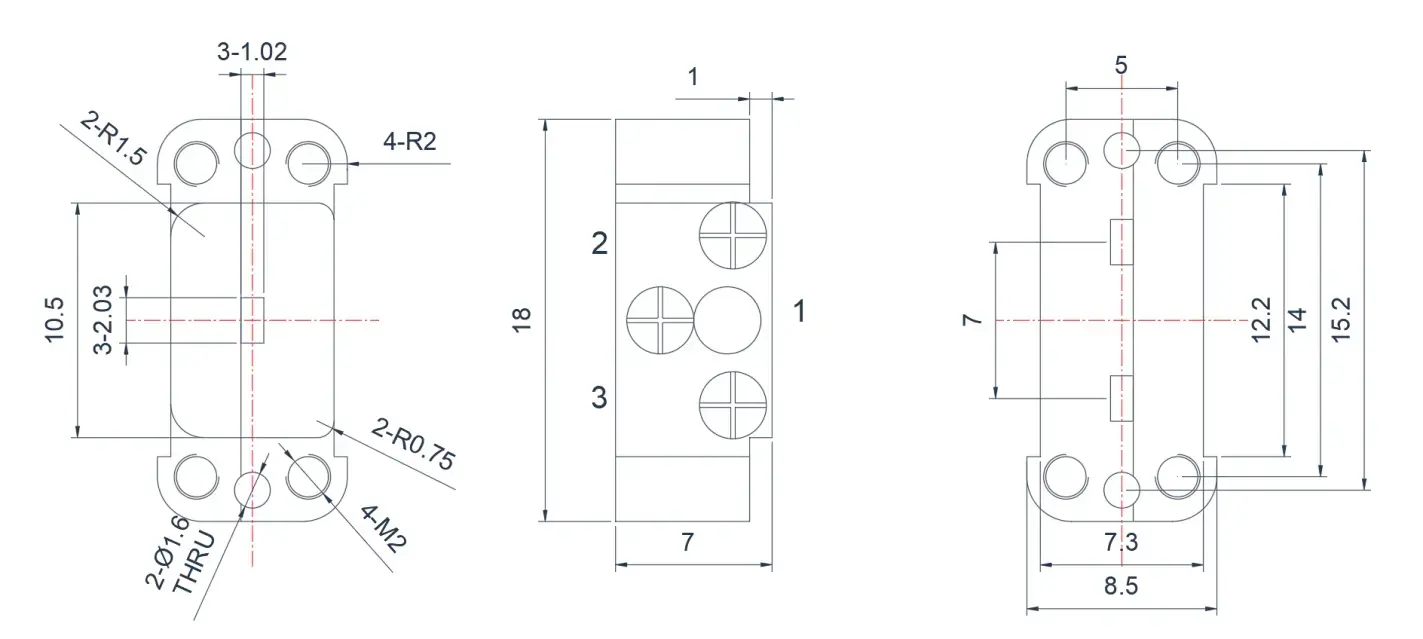

WR-8 结式波导环行器外观
WR-7 结式波导环行器

产品概览

以下产品为采用 WR-7（WG-29）标准波导接口设计的波导环行器。以下是部分产品示例和典型规格。可根据您的要求定制端口位置和产品尺寸。

型号 频率(GHz) 最大带宽 插入损耗(dB) 最大值 隔离度(dB) 最小值 VSWR 最大值 工作温度(℃ ) 峰值/连续波/反射功率(Watt) 方向
HWCT1580T1600G⬇ 158.0~160.0 FULL 0.8 18 1.35 -55~+85 -/2 -

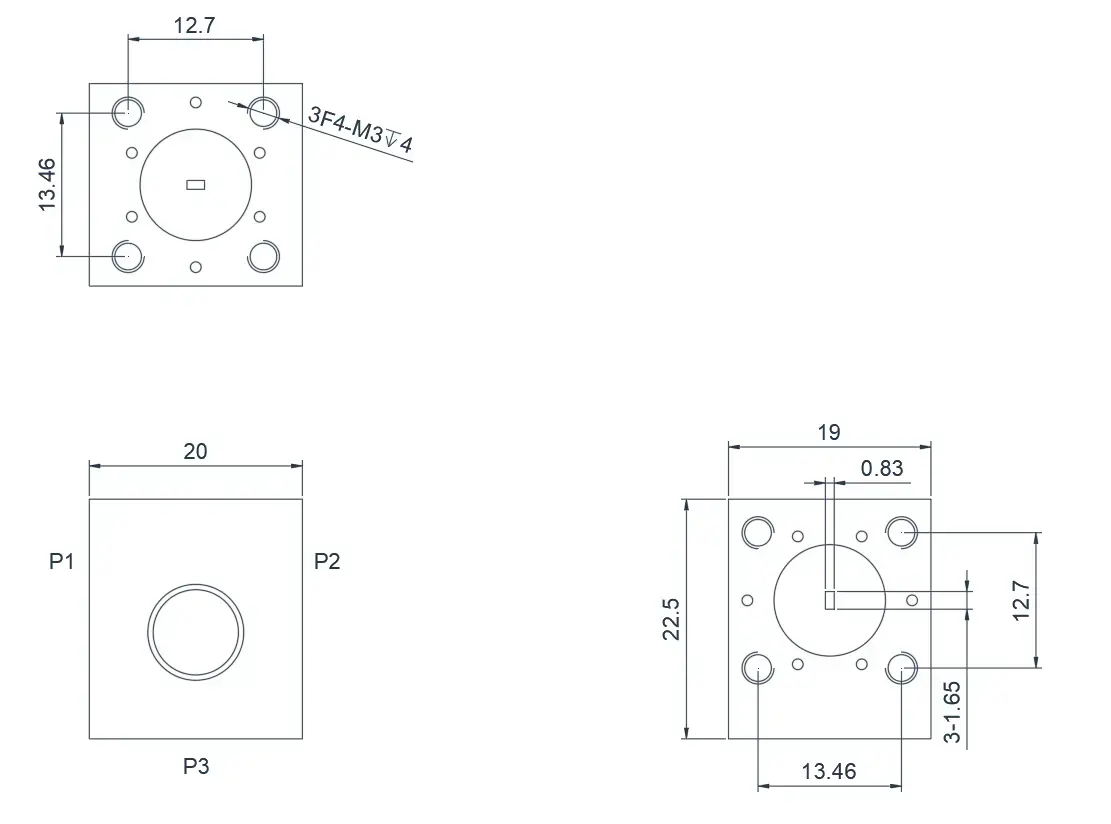

WR-7 结式波导环行器外观
