SMD 带线隔离器(SMT)

表面贴装器件

  • SMD 带线隔离器（SMT）是一种紧凑且多功能的元器件，专为无缝集成到表面贴装组件中而设计。
联系我们
典型带线环行器

核心特性与优势

  • 表面贴装设计：行业标准 SMD 封装，便于集成和生产。
  • 高温耐受能力：可承受 SMT 回流焊温度曲线，且性能不会下降。
  • 稳定的射频性能：提供出色的隔离度和低插入损耗，同时保持优异的 VSWR 特性。
  • 宽功率范围：可提供从低功率到中高功率的多种型号，以满足不同应用需求。

典型应用

  • 5G 毫米波基站与终端
  • 点对点微波链路
  • 卫星通信终端
  • 自动驾驶与雷达传感系统
  • 测试仪器与 IoT 设备

电气性能表与产品外观

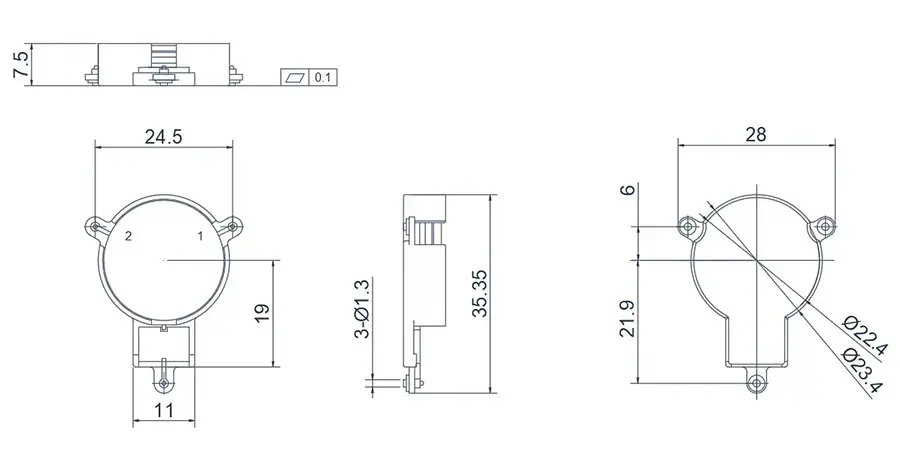

0.46~1.88GHz SMD 隔离器(SMT)

产品概览

以下为 UHF-band 至 L-band SMD 隔离器，可根据您的要求进行定制。

型号 频率(GHz) 最大带宽 插入损耗(dB) 最大值 隔离度(dB) 最小值 VSWR 最大值 工作温度(℃ ) 峰值/连续波/反射功率(Watt) 方向
HDIE460T470M⬇ 0.46~0.47 FULL 0.35(0.3) 19(22) 1.25(1.17) -40~+125 2500/250 Clockwise
HDIF460T470M⬇ 0.46~0.47 FULL 0.35(0.3) 19(22) 1.25(1.17) -40~+125 2500/250 Counter Clockwise
HDIE758T821M⬇ 0.758~0.821 FULL 0.30(0.25) 23(24) 1.22(1.15/1.12) -40~+125 2500/250 Clockwise
HDIF758T821M⬇ 0.758~0.821 FULL 0.30(0.25) 23(24) 1.22(1.15/1.12) -40~+125 2500/250 Counter Clockwise
HDIE1805T1880M⬇ 1.805~1.88 FULL 0.25(0.2) 23(25) 1.22(1.15/1.12) -40~+125 2500/250 Clockwise
HDIF1805T1880M⬇ 1.805~1.88 FULL 0.25(0.2) 23(25) 1.22(1.15/1.12) -40~+125 2500/250 Counter Clockwise
0.46~1.88GHz SMD 隔离器(SMT)

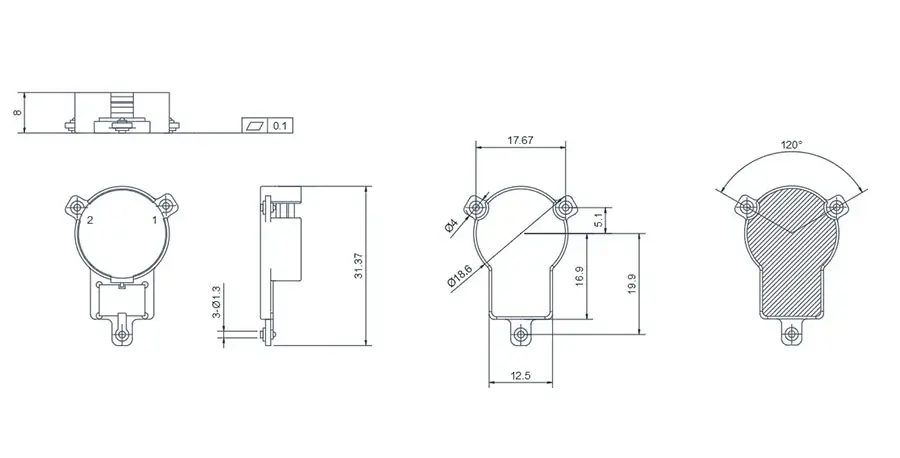

0.758~0.821GHz SMD 隔离器(SMT)

产品概览

以下为 UHF-band SMD 隔离器，可根据您的要求进行定制。

型号 频率(GHz) 最大带宽 插入损耗(dB) 最大值 隔离度(dB) 最小值 VSWR 最大值 工作温度(℃ ) 峰值/连续波/反射功率(Watt) 方向
HDIE758T821M⬇ 0.758~0.821 FULL 0.20(0.15) 20(23/25) 1.22(1.15/1.12) -40~+125 2500/250 Clockwise
HDIF758T821M⬇ 0.758~0.821 FULL 0.20(0.15) 20(23/25) 1.22(1.15/1.12) -40~+125 2500/250 Counter Clockwise
0.758~0.821GHz SMD 隔离器(SMT)
1.805~2.17GHz SMD 隔离器(SMT)

产品概览

以下为 L-band 至 S-band SMD 隔离器，可根据您的要求进行定制。

型号 频率(GHz) 最大带宽 插入损耗(dB) 最大值 隔离度(dB) 最小值 VSWR 最大值 工作温度(℃ ) 峰值/连续波/反射功率(Watt) 方向
HDIE1805T2170M⬇ 1.805~2.17 FULL 0.7(0.6) 14 1.5 -40~+125 120/20 Clockwise
HDIF1805T2170M⬇ 1.805~2.17 FULL 0.7(0.6) 14 1.5 -40~+125 120/20 Counter Clockwise
1.805~2.17GHz SMD 隔离器(SMT)

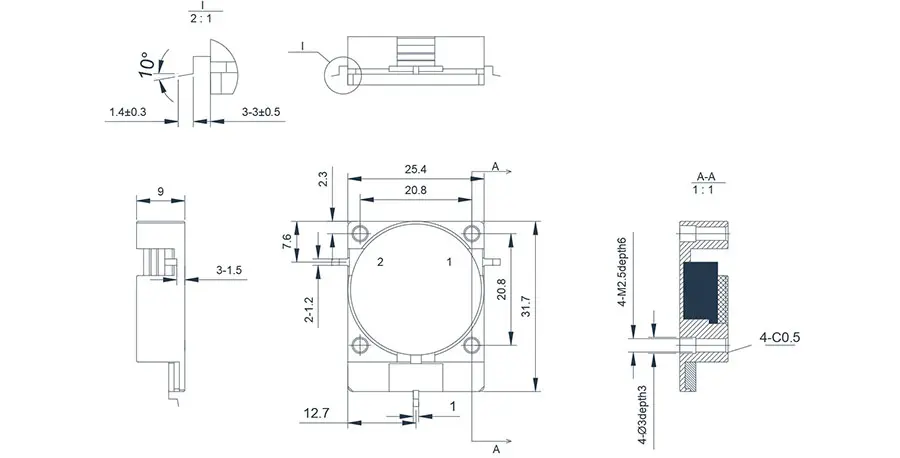

2.11~2.17GHz SMD 隔离器(SMT)

产品概览

以下产品为适用于 S-Band 的 SMT 隔离器。它们基于带弯脚的带线隔离器设计，便于安装隔离器，无需在安装区域开设特殊槽位。此类产品可根据您的要求进行定制。

型号 频率(GHz) 最大带宽 插入损耗(dB) 最大值 隔离度(dB) 最小值 VSWR 最大值 工作温度(℃ ) 峰值/连续波/反射功率(Watt) 方向
HDIE2110T2170M⬇ 2.11~2.17 FULL 0.25(0.2) 23(25) 1.22(1.15/1.12) -40~+125 2500/250 Clockwise
HDIF2110T2170M⬇ 2.11~2.17 FULL 0.25(0.2) 23(25) 1.22(1.15/1.12) -40~+125 2500/250 Counter Clockwise
2.11~2.17GHz SMD 隔离器(SMT)

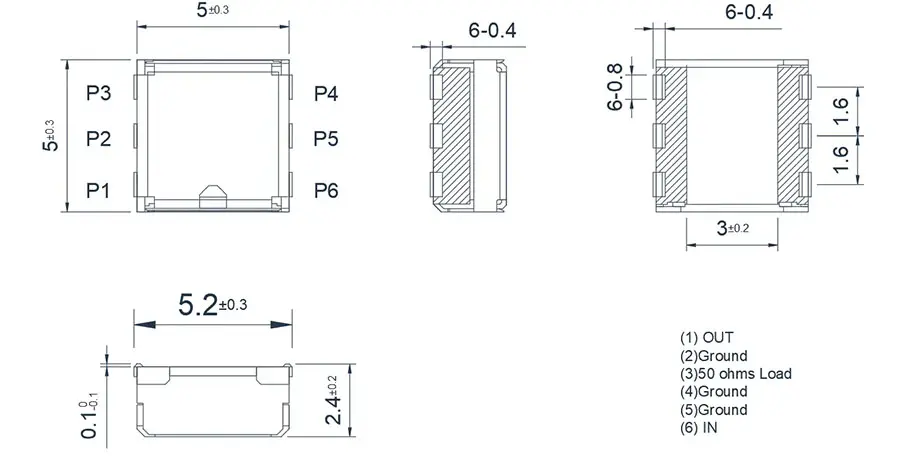

0.9~3.8GHz SMD 隔离器(SMT)

产品概览

以下产品属于小型化 SMT 汇总参数隔离器。它们有 6 个端口，其中 4 个为接地端，2 个为可定制端口。尺寸可小至 5x5mm，但规格相对较弱，功率容量有限。此类产品可根据您的要求进行定制。

型号 频率(GHz) 最大带宽 插入损耗(dB) 最大值 隔离度(dB) 最小值 VSWR 最大值 工作温度(℃ ) 峰值/连续波/反射功率(Watt) 方向
HLIU925T960M⬇ 0.925~0.96 FULL 0.7(-35~+85℃)
0.9(+85~+115℃) 		10(-40~+125℃) 1.92(-40~+125℃) -40~+125℃ 10/2 Clockwise
HLIU1427T1517M⬇ 1.427~1.517 FULL 0.8(-40~+125℃) 13(-40~+125℃) 1.58(-40~+125℃) -40~+125℃ 10/2 Counter Clockwise
HLIU1610T1626M⬇ 1.61~1.626 FULL 0.6(-15~+35℃)
0.65(-35~+85℃) 		15(-15~+35℃)
14(-35~+85℃) 		1.40(-15~+35℃)
1.50 (-35~+85℃) 		-40~+125℃ 10/2 Clockwise
HLIU1805T1880M⬇ 1.805~1.88 FULL 0.6(-35~+85℃)
0.75(+85~+125℃) 		14(-35~+85℃)
13(+85~+125℃) 		1.50(-35~+85℃)
1.58(+85~+125℃) 		-40~+125℃ 10/2 Counter Clockwise
HLIU2470T2730M⬇ 2.47~2.73 FULL 0.85(-40~+105℃)
0.95(+105~+125℃) 		12(-40~+125℃) 1.67(-40~+125℃) -40~+125℃ 10/2 Clockwise
HLIU3400T3800M⬇ 3.4~3.8 FULL 1.0(-40~+85℃)
1.2(+85~+125℃) 		10(-40~+85℃)
8(+85~+125℃) 		1.92(-40~+85℃)
2.3(+85~+125℃) 		-40~+125℃ 10/2 Counter Clockwise
0.9~3.8GHz SMD 隔离器(SMT)

关于 HzBeat

HzBeat 是一家领先的 RF 元器件制造商，专注于 RF 环行器和隔离器；作为 RF 环行器和隔离器（20MHz–200GHz）的全球供应商，我们提供微带、带线、同轴和波导解决方案，服务于通信系统、雷达、卫星和医学成像等应用。

如需详细技术文档、样品申请或定制需求，请随时联系我们。—— 我们将在 24 小时内回复，确保您获得适合设计需求的精准解决方案。

定制与选择指南

  • 工作频段:确保其覆盖系统所需的全部频率。
  • 功率承受能力:根据系统发射功率（平均功率和峰值功率）进行选择，并预留一定余量。
  • 性能要求:明确插入损耗、隔离度以及 VSWR/回波损耗的具体要求。
  • 环境条件:考虑工作温度范围、振动、湿度等。
  • 成本与交期:在满足性能要求的同时，平衡成本和项目周期。

为什么选择我们的产品

  • 深厚的技术实力:我们在铁氧体材料和微波磁学领域拥有 18 年以上的研发经验。
  • 全自动化生产线:确保每一个产品单元都具备一致的卓越品质与可靠性。
  • 专业应用支持:我们的工程团队可及时提供技术选型、定制和故障分析服务。
  • 有竞争力的价格与交期:规模化生产带来的成本优势，使我们能够快速响应您的订单。
