特色产品

Featured RF & Microwave Products

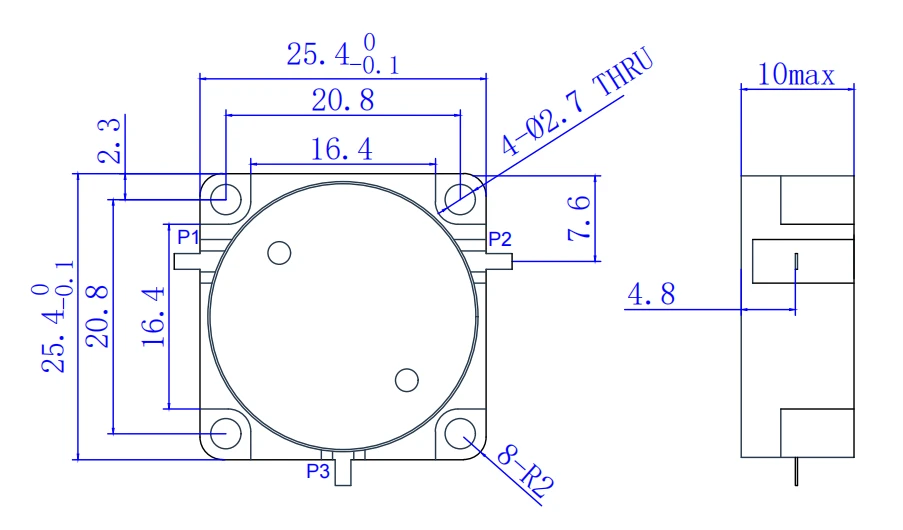

2-6GHz C 波段带线环行器

C 波段 2–6GHz 带线环行器

HzBeat 2–6GHz 宽带带线环行器适用于 S/C 波段 RF 系统，具有最大插入损耗 1.0 dB、最小隔离度 11 dB、最大 VSWR 1.7、80W CW 功率处理能力、25.4×25.4×10 mm 尺寸和顺时针方向等特点。

宽带 2–6GHz 覆盖
80W CW 功率能力
带线结构

2.9-3.3GHz S 波段带线隔离器

S 波段 2.9–3.3GHz 带线隔离器

HzBeat 2.9–3.3GHz S 波段带线隔离器具有最大插入损耗 0.35 dB、最小隔离度 20 dB、最大 VSWR 1.25、100W CW 功率处理能力、13×13×8 mm 尺寸和顺时针方向等特点。

S 波段 2.9–3.3GHz 覆盖
100W CW 功率能力
低插入损耗

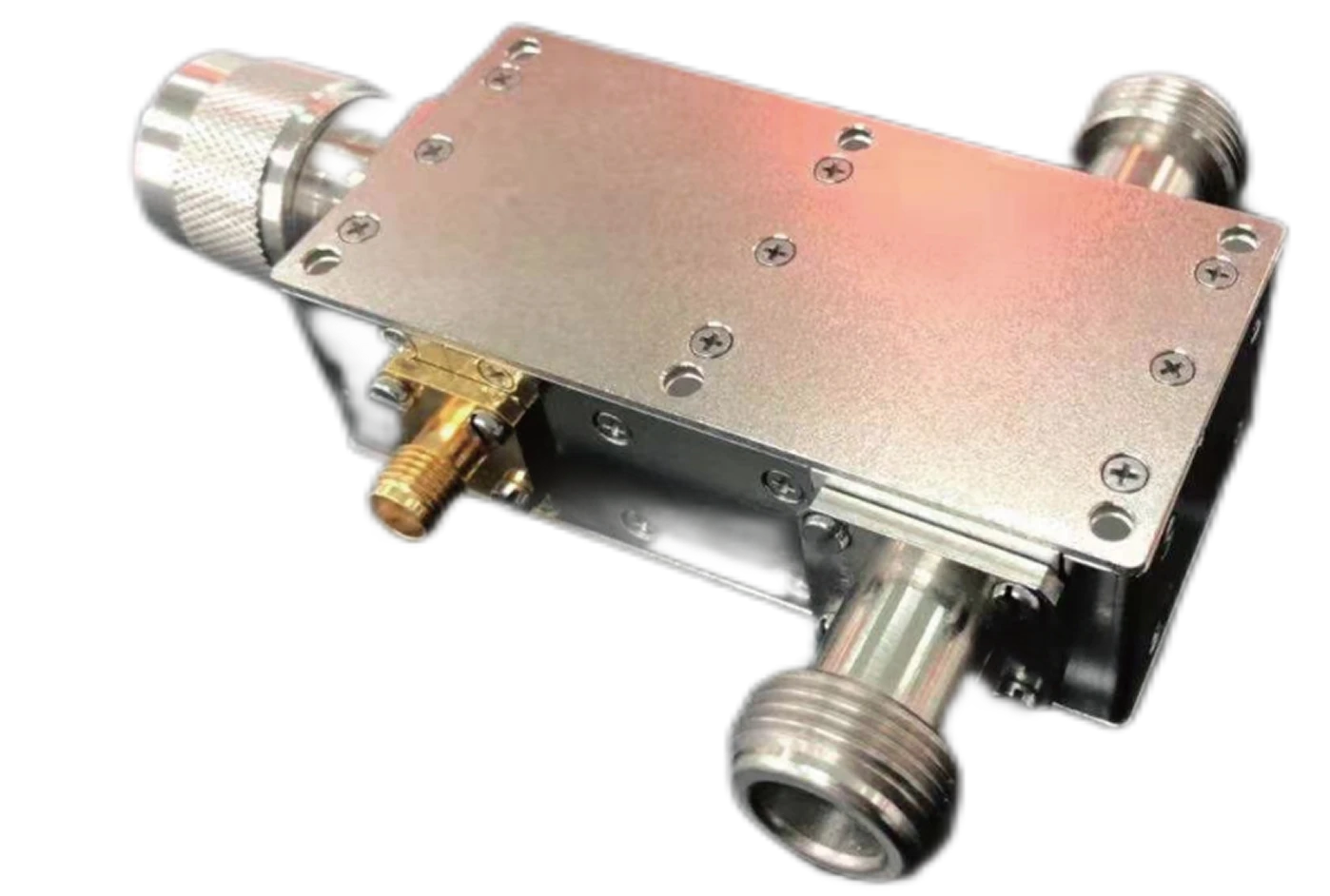

2.9-3.4GHz S 波段双结同轴环行器

S 波段 2.9–3.4GHz 双结同轴环行器

HzBeat 2.9–3.4GHz S 波段双结同轴环行器具有 0.3/0.6 dB 插入损耗、20/40 dB 隔离度、最大 VSWR 1.25、500W 峰值功率、多种连接器选项和顺时针方向等特点。

S 波段 2.9–3.4GHz 覆盖
双结设计
低插入损耗

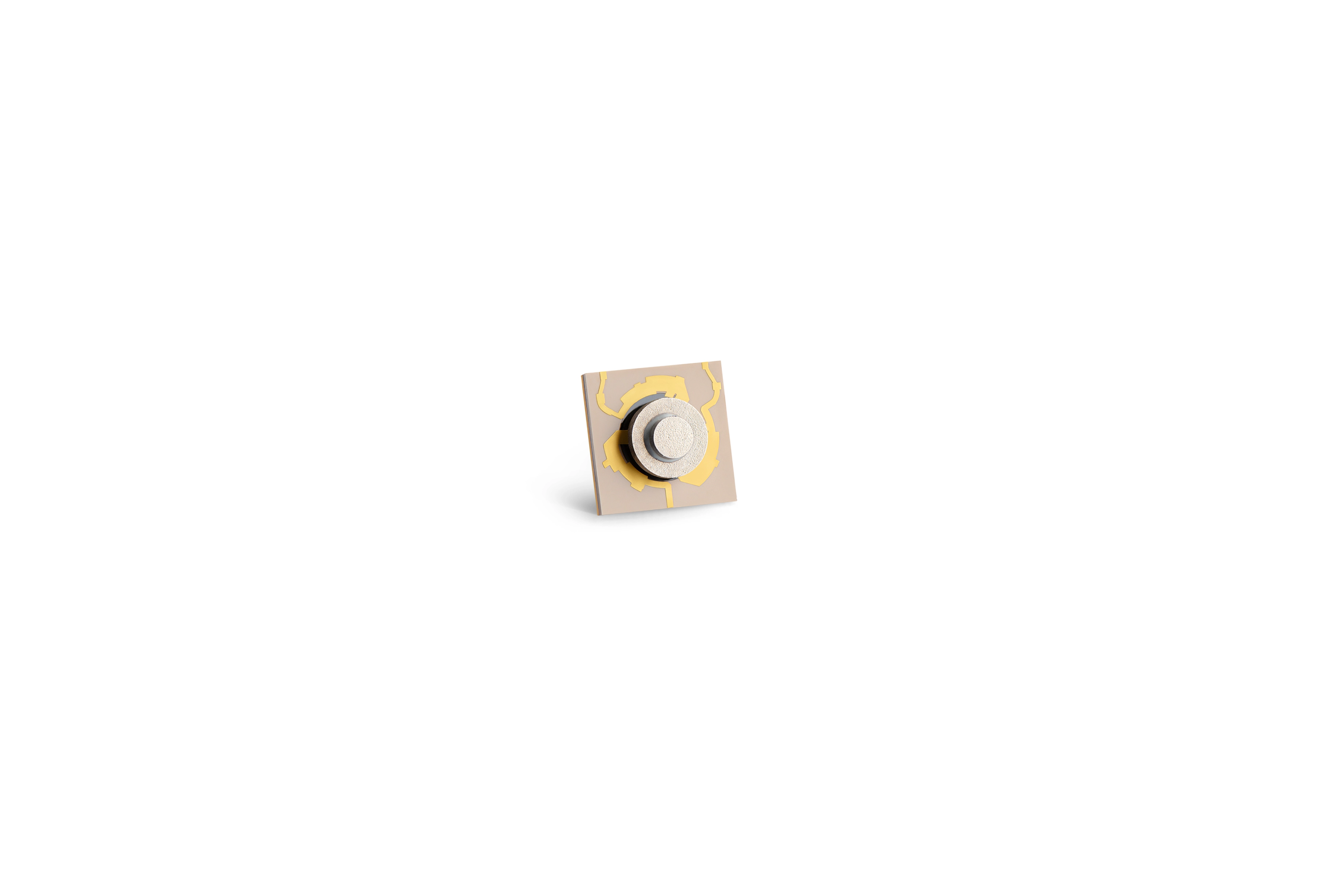

6.0-18.0GHz 微带环行器

C/X/Ku 波段 6.0–18.0GHz 微带环行器

HzBeat 6.0–18.0GHz 微带环行器覆盖 C、X 和 Ku 波段，具有最大插入损耗 1.2 dB、最小隔离度 11 dB、最大 VSWR 1.65、15 W 功率处理能力，并提供顺时针/逆时针方向选项。

宽带 6.0–18.0GHz 覆盖
紧凑微带结构
低插入损耗

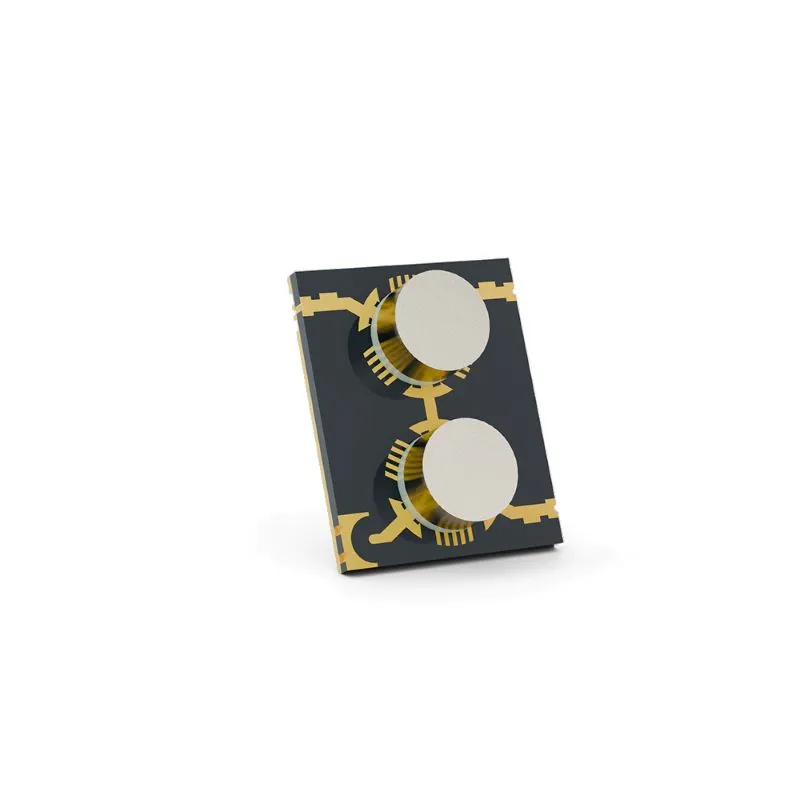

8.5-10.5GHz X 波段双结微带环行器

X 波段 8.5–10.5GHz 双结微带环行器

HzBeat 8.5–10.5GHz X 波段双结微带环行器具备 0.45/0.9 dB 最大插入损耗、18/30 dB 最小隔离度、1.30 最大 VSWR、10×8×3 mm 尺寸和顺时针方向。

X 波段 8.5–10.5GHz 覆盖
双结配置
紧凑 10 × 8 × 3 mm 尺寸

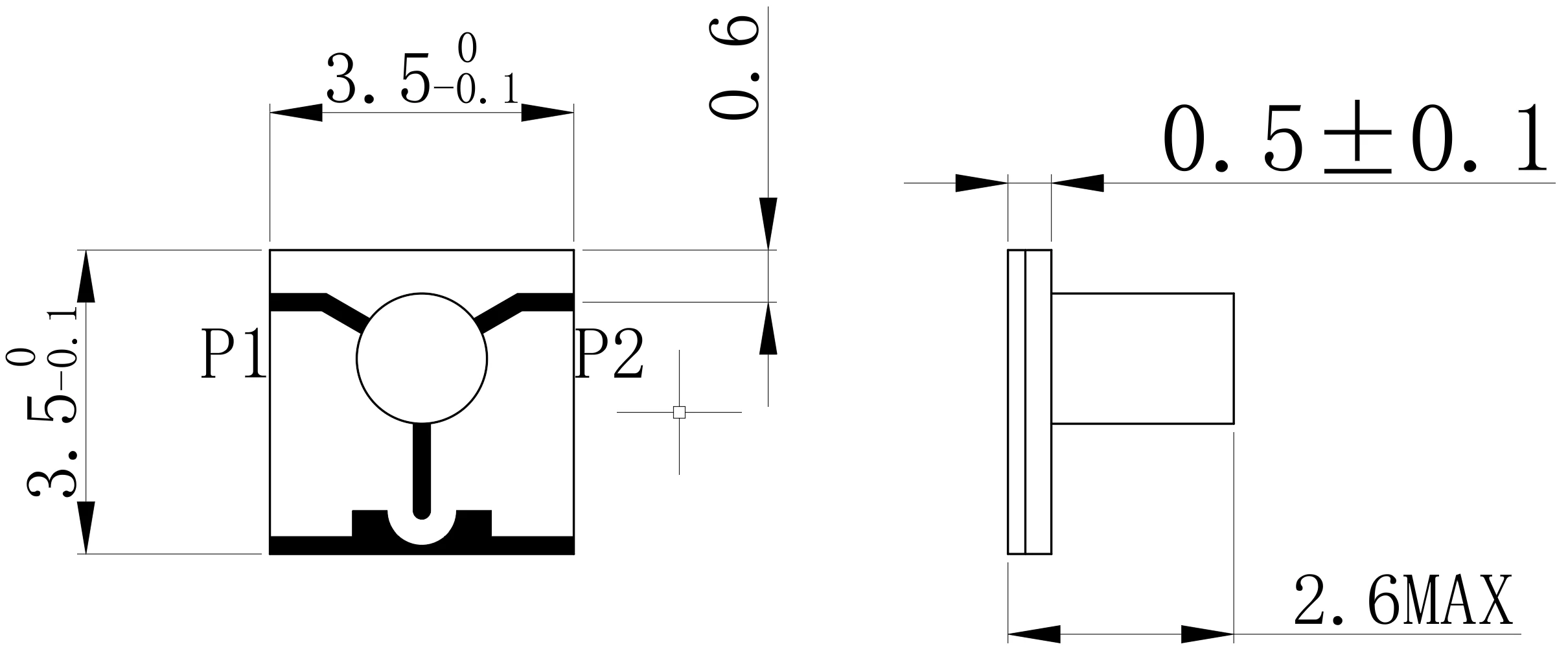

32-40GHz Ka 波段微带隔离器

Ka 波段 32–40GHz 微带隔离器

HzBeat 32–40GHz Ka 波段微带隔离器采用紧凑型 3.5×3.5×2.6 mm 尺寸，具有最大插入损耗 1 dB、最小隔离度 14 dB、最大 VSWR 1.4 和顺时针方向等特点，适用于紧凑型 T/R 电路和 Ka 波段 RF 模块。

Ka 波段 32–40GHz 覆盖
微型 3.5 × 3.5 × 2.6 mm 尺寸
微带结构

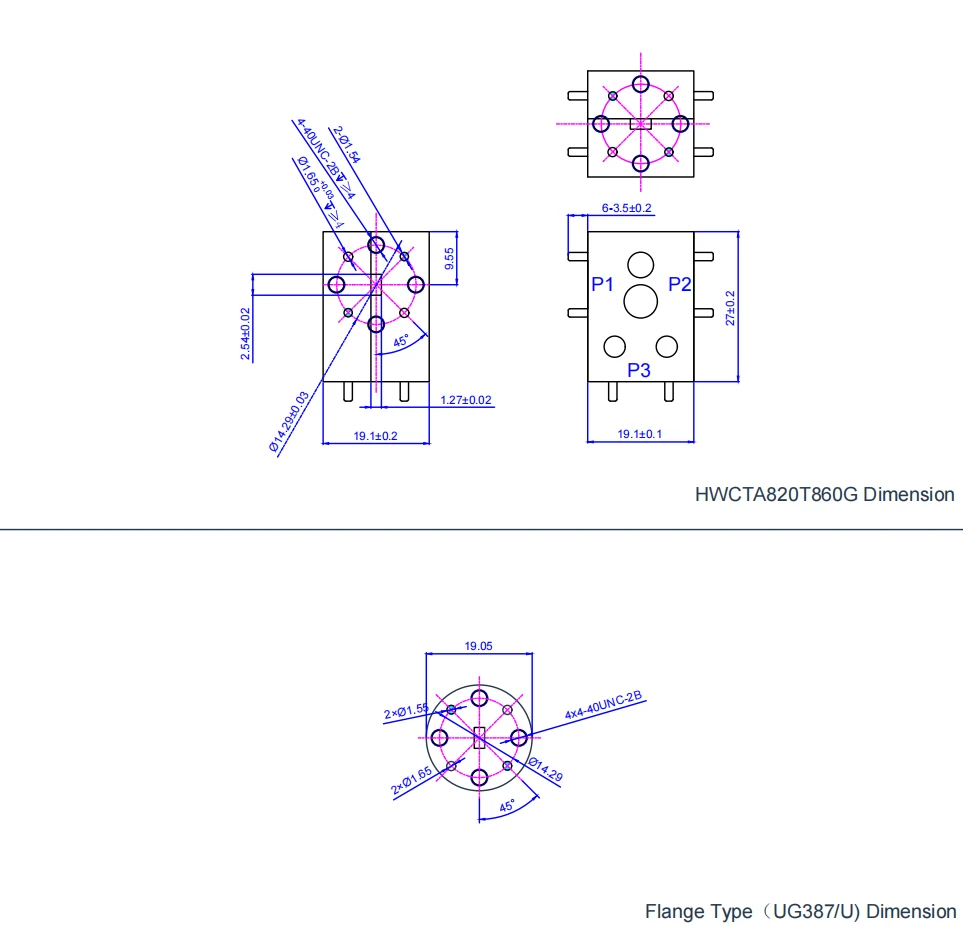

82-86GHz W 波段波导环行器

W 波段 82–86GHz 波导环行器

HzBeat 82–86GHz W 波段 WR-8 波导环行器支持全频段覆盖，具有最大插入损耗 0.6 dB、最小隔离度 20 dB、最小回波损耗 20 dB、10W 峰值 / 5W CW 功率处理能力、19.1×19.1×27.0 mm 尺寸，以及 P1→P2→P3 方向。

W 波段 82–86GHz 覆盖
WR-8 / WG-28 接口
低插入损耗

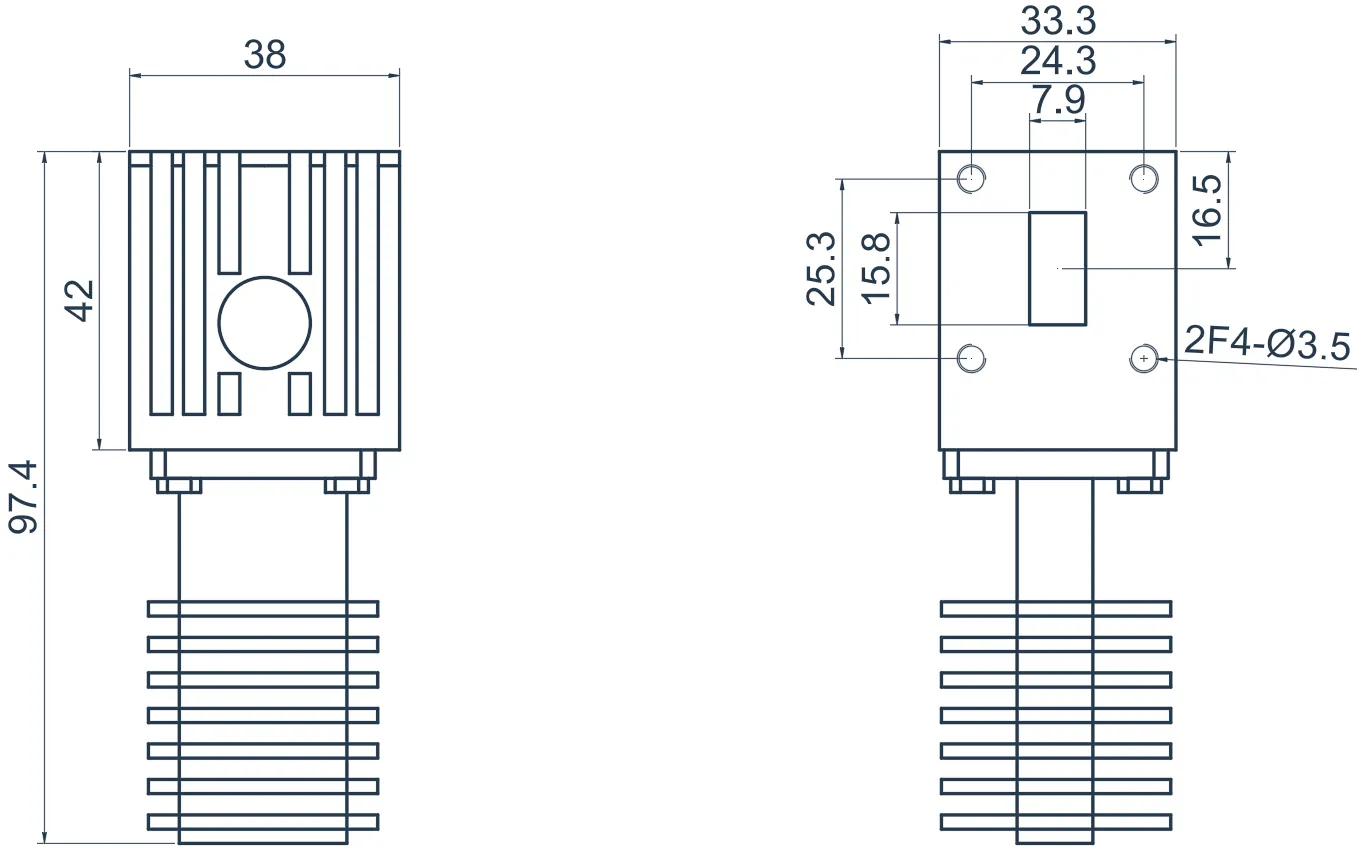

12-18GHz Ku 波段波导隔离器

Ku 波段 12–18GHz 波导隔离器

HzBeat 12–18GHz Ku 波段波导隔离器采用 WR-62 / WG-18 标准波导接口，具有最大插入损耗 0.3 dB、最小隔离度 20 dB、最大 VSWR 1.25、300W CW / 100W 反向功率处理能力，以及 97.4×38×33.3 mm 外形尺寸。

Ku 波段 12–18GHz 覆盖
WR-62 / WG-18 接口
低插入损耗

225-400MHz VHF/UHF 同轴环行器

VHF/UHF 225–400MHz 同轴环行器

HzBeat 225–400MHz VHF/UHF 同轴环行器适用于低频 RF 系统，具有最大插入损耗 0.7 dB、最小隔离度 17 dB、最大 VSWR 1.35、100W CW 功率处理能力，尺寸为 77×53×26 mm，方向为顺时针。

VHF/UHF 225–400MHz 覆盖
100W CW 功率能力
同轴结构
