Home/ 特色产品/ 32–40GHz Ka 波段微带隔离器
Ka 波段 32–40GHz 微带隔离器
适用于 Ka 波段 T/R 电路和 RF 前端模块的紧凑型微带隔离器
- HzBeat 32–40GHz 微带隔离器专为紧凑型 Ka 波段 RF 模块设计，适用于对空间、信号稳定性和布局集成要求较高的应用。
- 产品采用 3.5 × 3.5 × 2.6 mm 微型外形和 Y 形端口布局，适用于紧凑型 T/R 电路和高密度微波组件。
- 该器件具有最大插入损耗 1 dB、最小隔离度 14 dB、最大 VSWR 1.4，并支持 –55°C 至 +85°C 工作环境。
核心特性与优势
- Ka 波段 32–40GHz 覆盖：适用于 Ka 波段 RF 前端模块、微波链路、紧凑型 T/R 电路和毫米波系统集成。
- 微型 3.5 × 3.5 × 2.6 mm 尺寸：小尺寸设计支持高密度 PCB 级集成，适用于每一毫米布局空间都很关键的应用场景。
- 微带结构：采用 Y 形端口布局，适用于紧凑型微波组件，并有助于实现高效信号路由。
- 低插入损耗：最大插入损耗 1 dB，有助于降低 Ka 波段 RF 路径中的信号衰减。
- 可靠隔离度：最小隔离度 14 dB，可支持反射信号抑制，并有助于保护敏感 RF 级。
- 宽温工作范围：适用于高要求 RF 和微波应用中 –55°C 至 +85°C 的工作环境。
典型应用
- Ka 波段 T/R 模块
- 紧凑型雷达前端系统
- 卫星通信载荷和终端
- 毫米波通信设备
- 相控阵和有源天线模块
- Ka 波段 RF 系统测试与测量设备
- 需要紧凑型微带集成的高密度 RF 组件

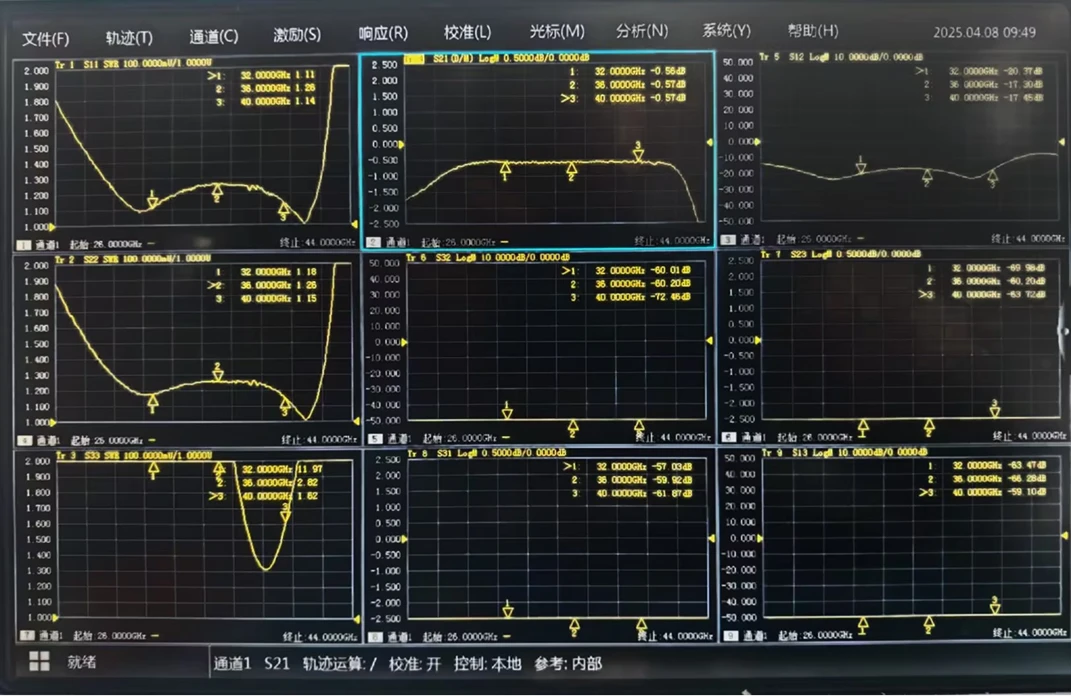

电气性能表与产品外观
32~40GHz Ka 波段微带隔离器
型号
频率 (GHz)
最大带宽
最大插入损耗 (dB)
最小隔离度 (dB)
最大驻波比
工作温度 (°C)
连续波功率 (W)
尺寸 (mm)
方向
HMITA320T400G⬇
32~40
Full
1.0
14
1.40
-55~+85°C
4
3.5×3.5×2.6
Clockwise
HMITA320T400G⬇
HMITA320T400G⬇
关于 HzBeat
HzBeat 是一家领先的 RF 元器件制造商，专注于 RF 环行器和隔离器；作为 RF 环行器和隔离器（20MHz–200GHz）的全球供应商，我们提供微带、带线、同轴和波导解决方案，服务于通信系统、雷达、卫星和医学成像等应用。
如需详细技术文档、样品申请或定制需求，请随时联系我们。—— 我们将在 24 小时内回复，确保您获得适合设计需求的精准解决方案。
定制与选择指南
- 工作频段:确保其覆盖系统所需的全部频率。
- 功率承受能力:根据系统发射功率（平均功率和峰值功率）进行选择，并预留一定余量。
- 性能要求:明确插入损耗、隔离度以及 VSWR/回波损耗的具体要求。
- 环境条件:考虑工作温度范围、振动、湿度等。
- 成本与交期:在满足性能要求的同时，平衡成本和项目周期。
为什么选择我们的产品
- 深厚的技术实力:我们在铁氧体材料和微波磁学领域拥有 18 年以上的研发经验。
- 全自动化生产线:确保每一个产品单元都具备一致的卓越品质与可靠性。
- 专业应用支持:我们的工程团队可及时提供技术选型、定制和故障分析服务。
- 有竞争力的价格与交期:规模化生产带来的成本优势，使我们能够快速响应您的订单。
