典型同轴隔离器
L Band ,S Band, C Band, X Band, Ku Band, K Band, Ka Band
- 典型同轴隔离器是射频和微波系统中的基础元器件，旨在同轴传输线内提供高效的信号隔离与保护。
核心特性与优势
- 保护设备：像“屏障”一样防止反射信号损坏昂贵且敏感的传输元器件（如功率放大器）。
- 稳定系统：消除反射信号引起的波动和干扰，使系统（例如基站、雷达）运行更加稳定。
- 低损耗：信号沿正向通过时，能量损耗极小。
- 结构紧凑且易于集成：采用紧凑结构和标准接口，便于嵌入各类电路和模块。
典型应用
- 通信系统：蜂窝基站（4G/5G）、微波中继/回传链路、卫星通信
- 测试与测量：信号源/频谱分析仪保护，提高测量精度
- 雷达系统
- 射频能量应用：医疗设备、工业加热/等离子体发生
- 通用电子系统：频率源模块、CATV 放大器
电气性能表与产品外观

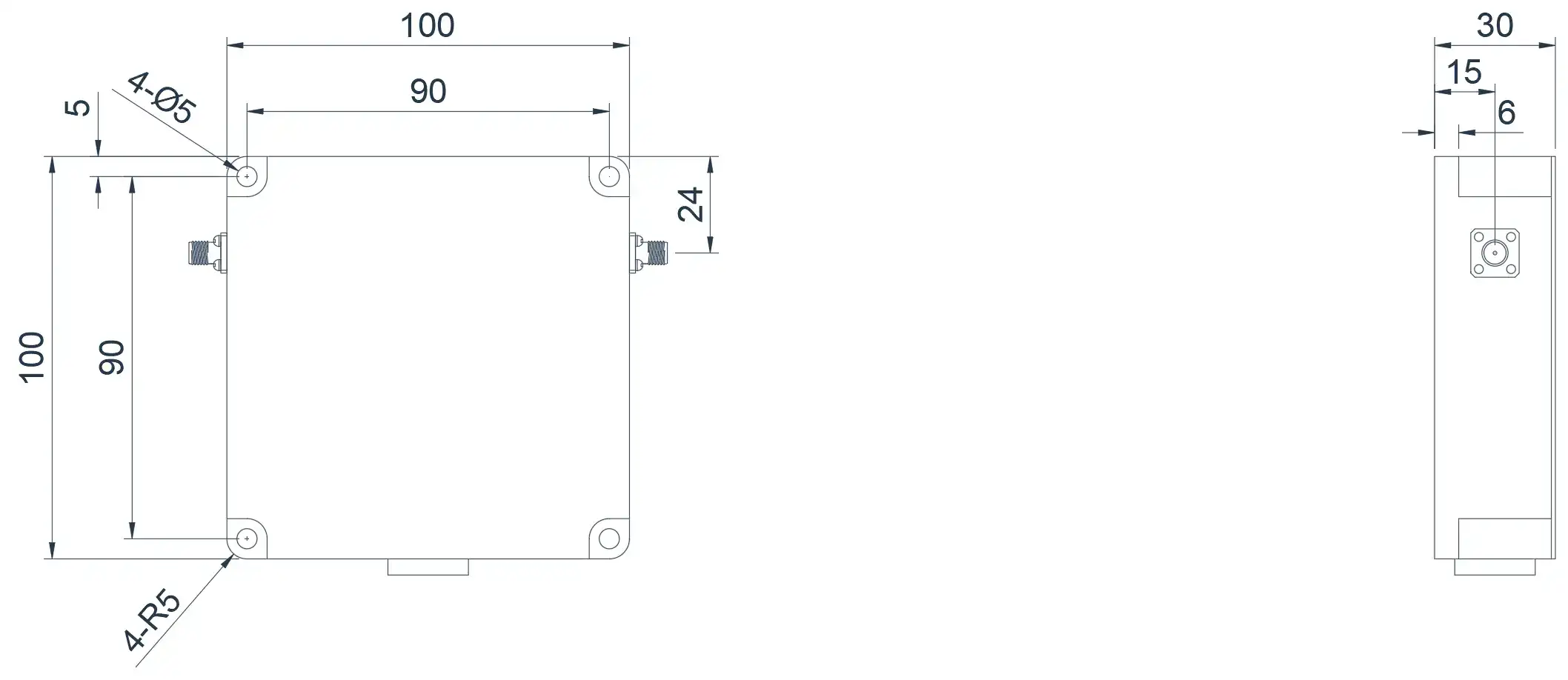

0.1~0.4GHz 典型同轴隔离器
产品概览
以下为常用的同轴隔离器产品。该产品覆盖 VHF 至 UHF band 范围，相对带宽最高可达 10%。尺寸、端口和频段可根据您的要求进行定制。
型号
频率(GHz)
最大带宽
插入损耗(dB) 最大值
隔离度(dB) 最小值
VSWR 最大值
连接器
工作温度(℃)
峰值/连续波/反射功率(Watt)
方向
HCITA01T04G⬇
0.1~0.4
10%
0.4
20
1.2
SMA
-55~+85℃
500/50/15
Clockwise
HCITB01T04G⬇
0.1~0.4
10%
0.4
20
1.2
SMA
-55~+85℃
500/50/15
Counter Clockwise

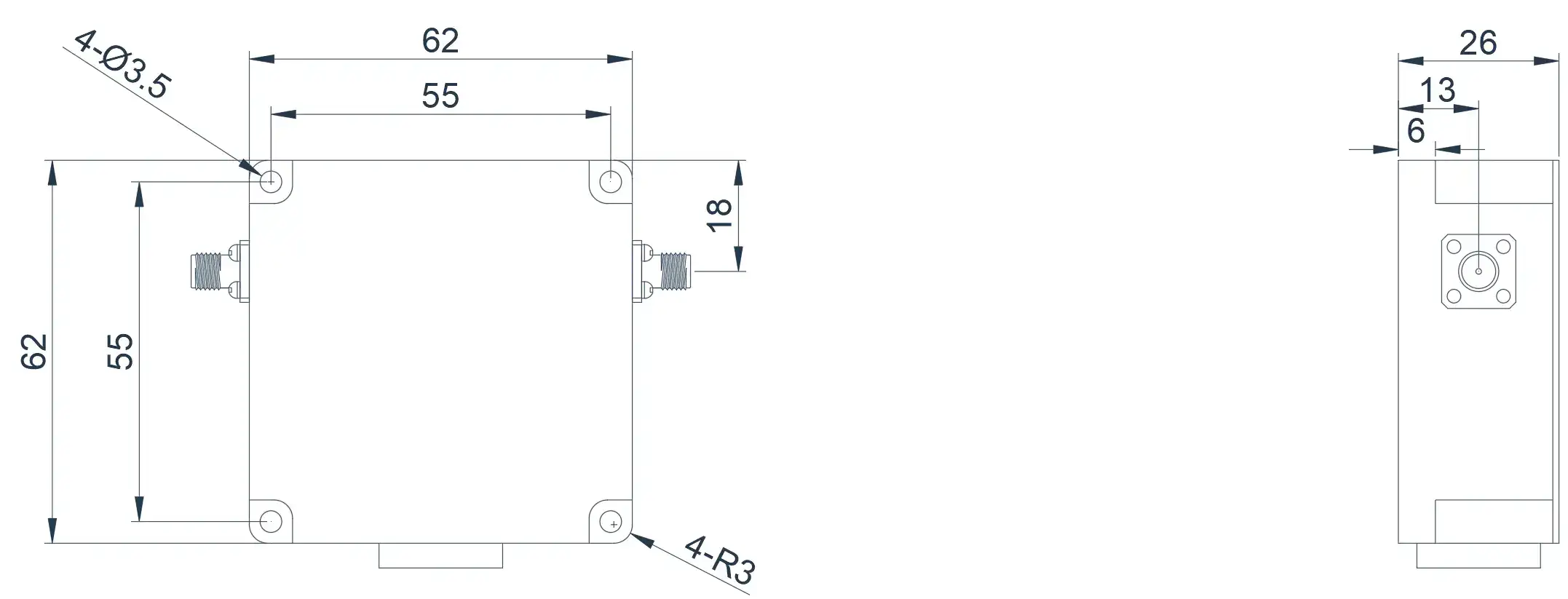

0.2~0.6GHz 典型同轴隔离器
产品概览
以下为常用的同轴隔离器产品。该产品覆盖 VHF 至 UHF band 范围，相对带宽最高可达 10%。尺寸、端口和频段可根据您的要求进行定制。
型号
频率(GHz)
最大带宽
插入损耗(dB) 最大值
隔离度(dB) 最小值
VSWR 最大值
连接器
工作温度(℃)
峰值/连续波/反射功率(Watt)
方向
HCITA02T06G⬇
0.2~0.6
10%
0.4
20
1.2
SMA
-55~+85℃
500/50/15
Clockwise
HCITB02T06G⬇
0.2~0.6
10%
0.4
20
1.2
SMA
-55~+85℃
500/50/15
Counter Clockwise

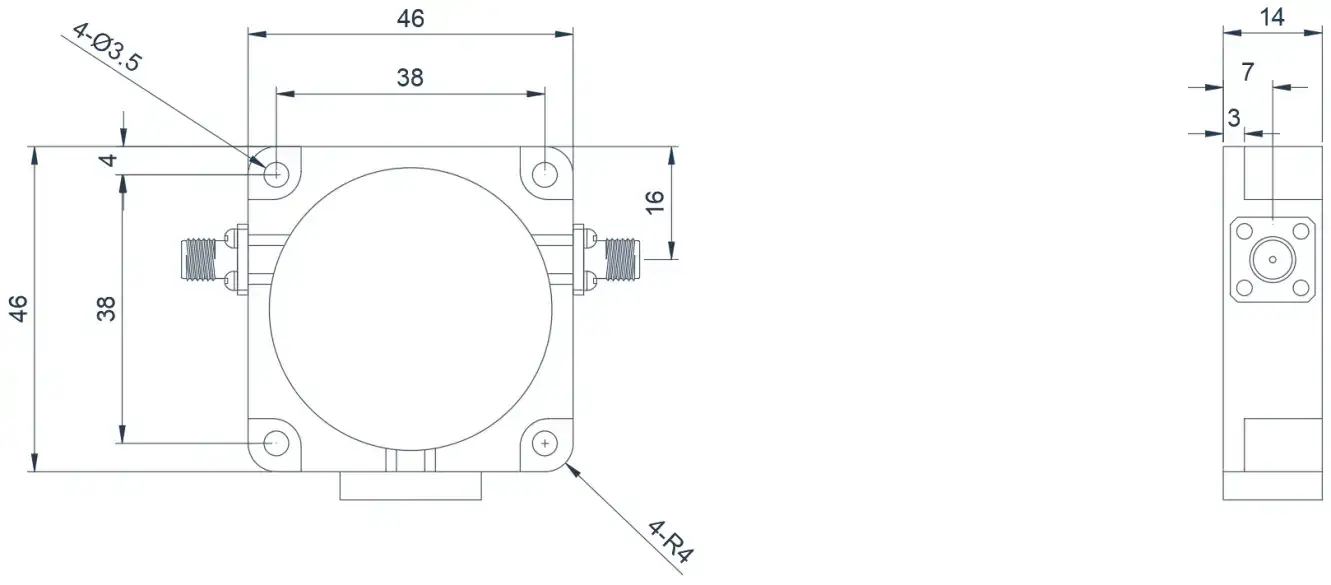

0.4~1.0GHz 典型同轴隔离器
产品概览
以下为常用的同轴隔离器产品。该产品覆盖 UHF band 范围，相对带宽最高可达 10%。尺寸、端口和频段可根据您的要求进行定制。
型号
频率(GHz)
最大带宽
插入损耗(dB) 最大值
隔离度(dB) 最小值
VSWR 最大值
连接器
工作温度(℃)
峰值/连续波/反射功率(Watt)
方向
HCITA04T10G⬇
0.4~1.0
10%
0.4
20
1.2
SMA
-55~+85℃
500/50/15
Clockwise
HCITB04T10G⬇
0.4~1.0
10%
0.4
20
1.2
SMA
-55~+85℃
500/50/15
Counter Clockwise

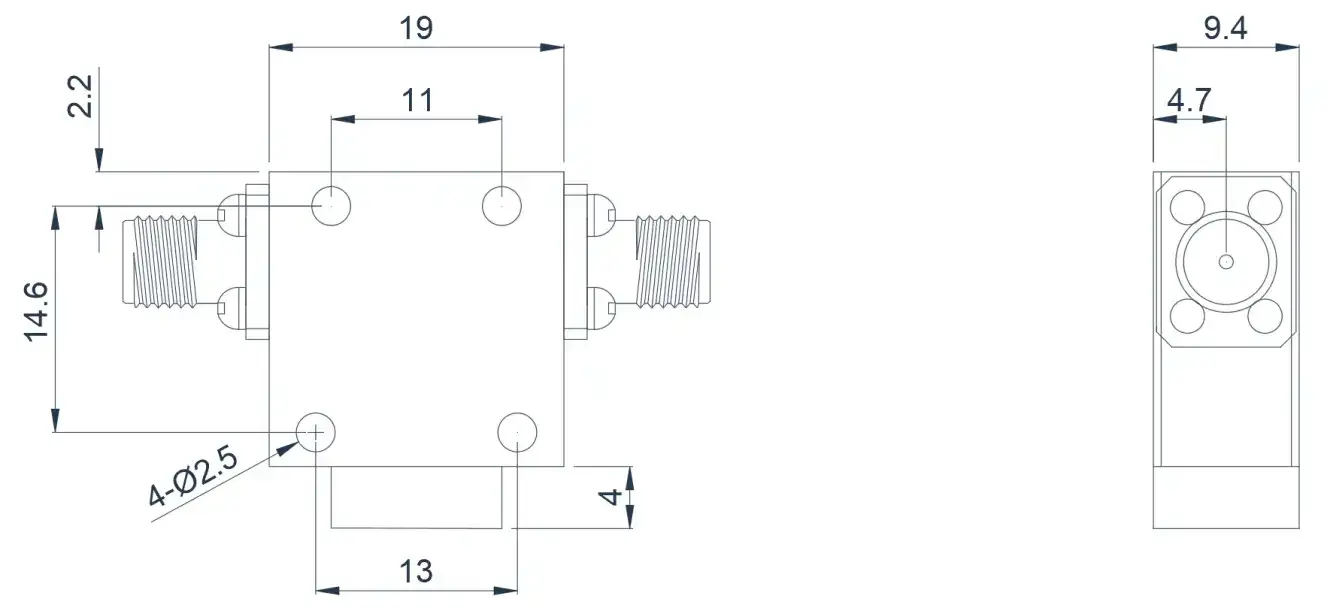

0.8~2.5GHz 典型同轴隔离器
产品概览
以下为常用的同轴隔离器产品。该产品覆盖 UHF band 范围，相对带宽最高可达 10%。尺寸、端口和频段可根据您的要求进行定制。
型号
频率(GHz)
最大带宽
插入损耗(dB) 最大值
隔离度(dB) 最小值
VSWR 最大值
连接器
工作温度(℃)
峰值/连续波/反射功率(Watt)
方向
HCITA08T25G⬇
0.8~2.5
10%
0.4
20
1.2
SMA
-55~+85℃
500/50/15
Clockwise
HCITB08T25G⬇
0.8~2.5
10%
0.4
20
1.2
SMA
-55~+85℃
500/50/15
Counter Clockwise
1.5~3.5GHz 典型同轴隔离器
产品概览
以下为常用的同轴隔离器产品。该产品覆盖 L~S band 范围，相对带宽最高可达 10%。尺寸、端口和频段可根据您的要求进行定制。
型号
频率(GHz)
最大带宽
插入损耗(dB) 最大值
隔离度(dB) 最小值
VSWR 最大值
连接器
工作温度(℃)
峰值/连续波/反射功率(Watt)
方向
HCITA15T35G⬇
1.5~3.5
10%
0.4
20
1.2
SMA
-55~+85℃
500/50/15
Clockwise
HCITB15T35G⬇
1.5~3.5
10%
0.4
20
1.2
SMA
-55~+85℃
500/50/15
Counter Clockwise

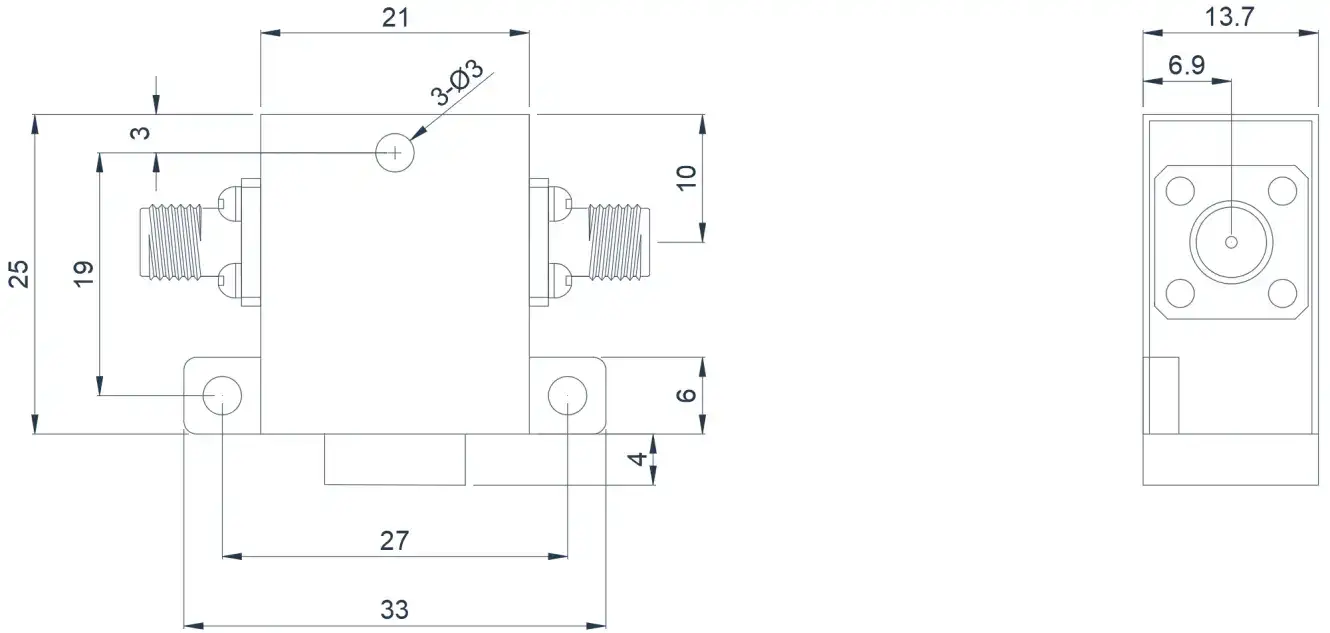

3.0~5.0GHz 典型同轴隔离器
产品概览
以下为常用的同轴隔离器产品。该产品覆盖 S~C band 范围，相对带宽最高可达 10%。尺寸、端口和频段可根据您的要求进行定制。
型号
频率(GHz)
最大带宽
插入损耗(dB) 最大值
隔离度(dB) 最小值
VSWR 最大值
连接器
工作温度(℃)
峰值/连续波/反射功率(Watt)
方向
HCITA30T50G⬇
3.0~5.0
10%
0.4
20
1.2
SMA
-55~+85℃
200/40/15
Clockwise
HCITB30T50G⬇
3.0~5.0
10%
0.4
20
1.2
SMA
-55~+85℃
200/40/15
Counter Clockwise

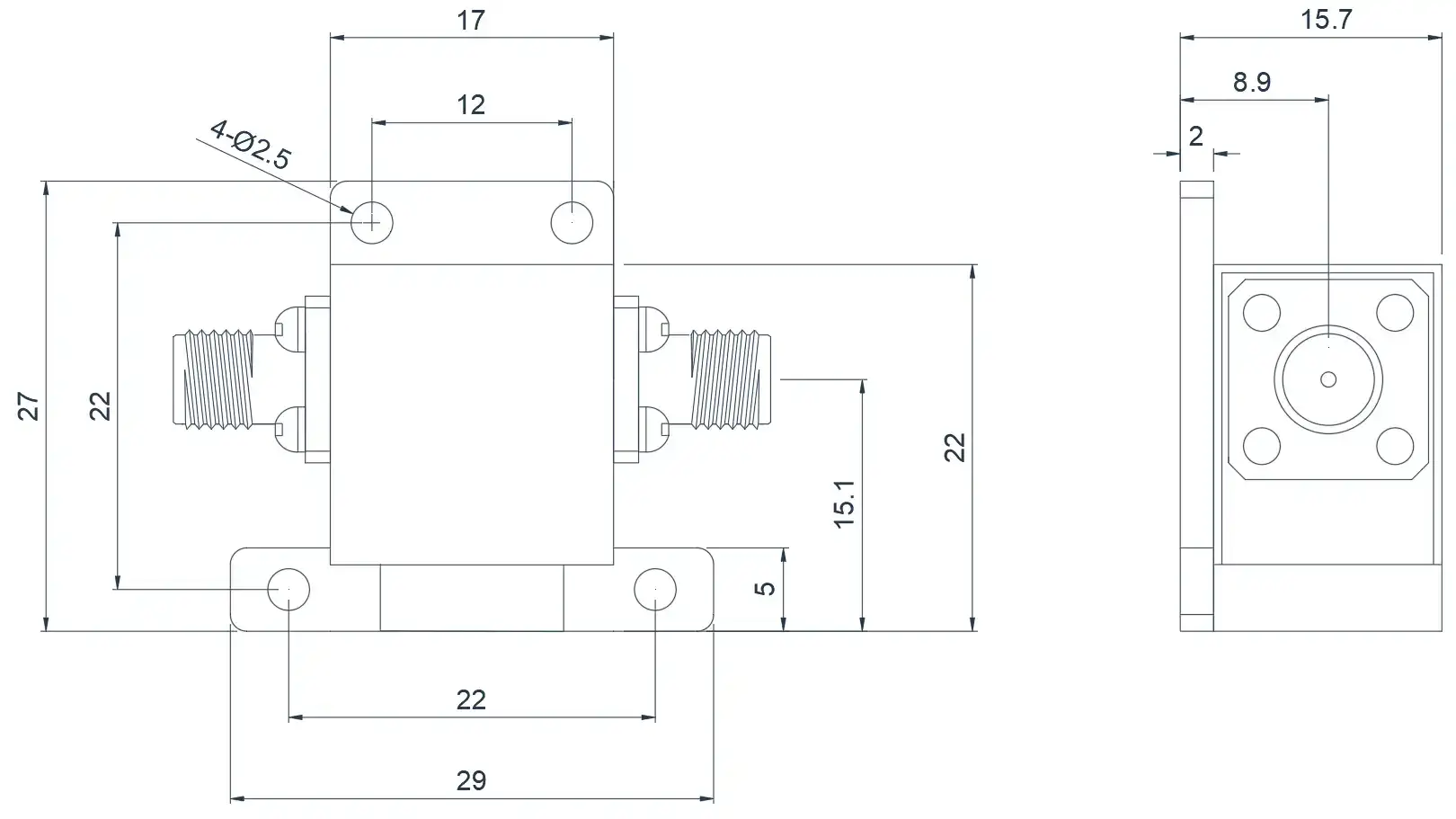

4.0~8.0GHz 典型同轴隔离器
产品概览
以下为常用的同轴隔离器产品。该产品覆盖 C- band 范围，相对带宽最高可达 10%。尺寸、端口和频段可根据您的要求进行定制。
型号
频率(GHz)
最大带宽
插入损耗(dB) 最大值
隔离度(dB) 最小值
VSWR 最大值
连接器
工作温度(℃)
峰值/连续波/反射功率(Watt)
方向
HCITA40T80G⬇
4.0~8.0
10%
0.4
20
1.2
SMA
-55~+85℃
400/40/15
Clockwise
HCITB40T80G⬇
4.0~8.0
10%
0.4
20
1.2
SMA
-55~+85℃
400/40/15
Counter Clockwise

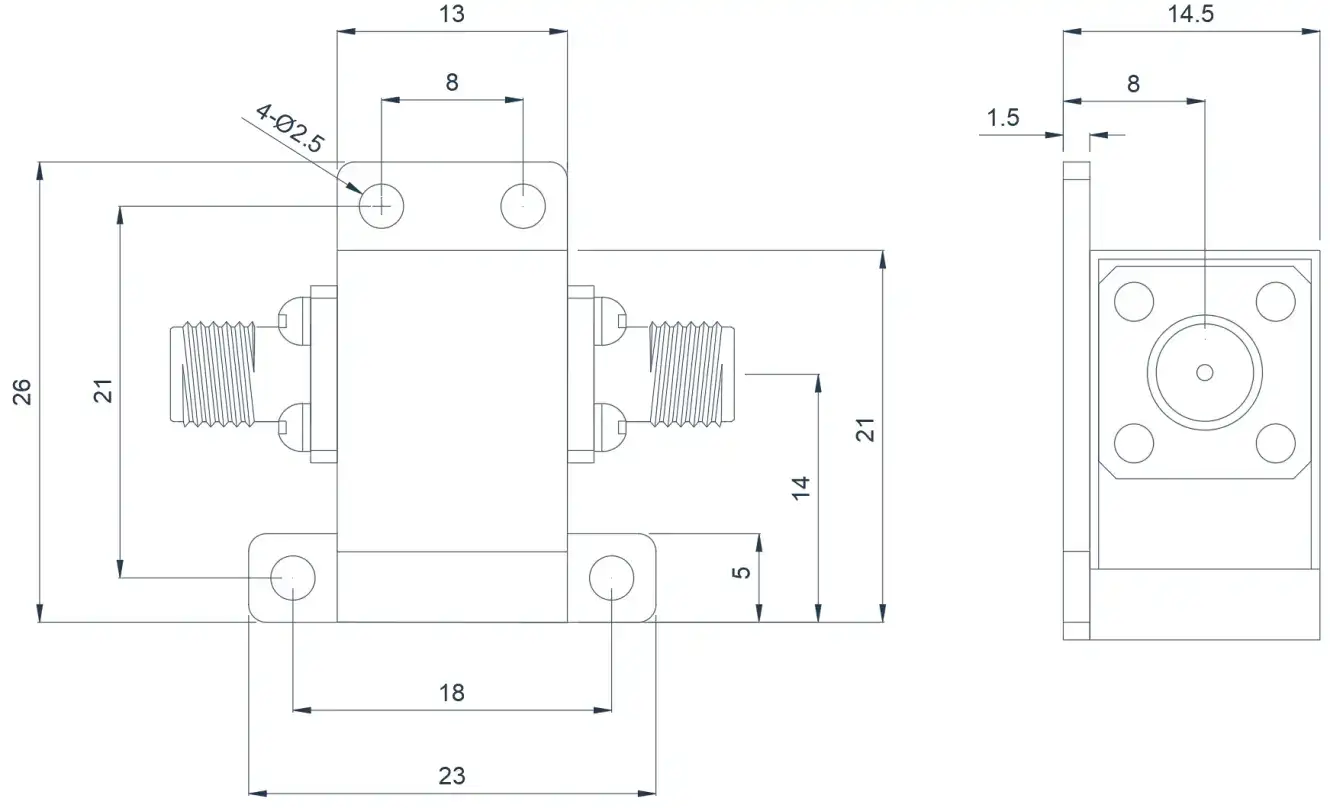

8.0~19.0GHz 典型同轴隔离器
产品概览
以下为常用的同轴隔离器产品。该产品覆盖 X Ku K- band 范围，相对带宽最高可达 10%。尺寸、端口和频段可根据您的要求进行定制。
型号
频率(GHz)
最大带宽
插入损耗(dB) 最大值
隔离度(dB) 最小值
VSWR 最大值
连接器
工作温度(℃)
峰值/连续波/反射功率(Watt)
方向
HCITA80T190G⬇
8.0~19.0
10%
0.4
20
1.25
SMA
-55~+85℃
200/40/15
Clockwise
HCITB80T190G⬇
8.0~19.0
10%
0.4
20
1.25
SMA
-55~+85℃
200/40/15
Counter Clockwise
20.0~25.0GHz 典型同轴隔离器
产品概览
以下为常用的同轴隔离器产品。该产品覆盖 K- band 范围，相对带宽最高可达 22.22%。尺寸、端口和频段可根据您的要求进行定制。
型号
频率(GHz)
最大带宽
插入损耗(dB) 最大值
隔离度(dB) 最小值
VSWR 最大值
连接器
工作温度(℃)
峰值/连续波/反射功率(Watt)
方向
HCITA200T250G⬇
20.0~25.0
FULL
1.1
23
1.25
SMA
-55~+85℃
-/10/-
Clockwise
HCITB200T250G⬇
20.0~25.0
FULL
1.1
23
1.25
SMA
-55~+85℃
-/10/-
Counter Clockwise

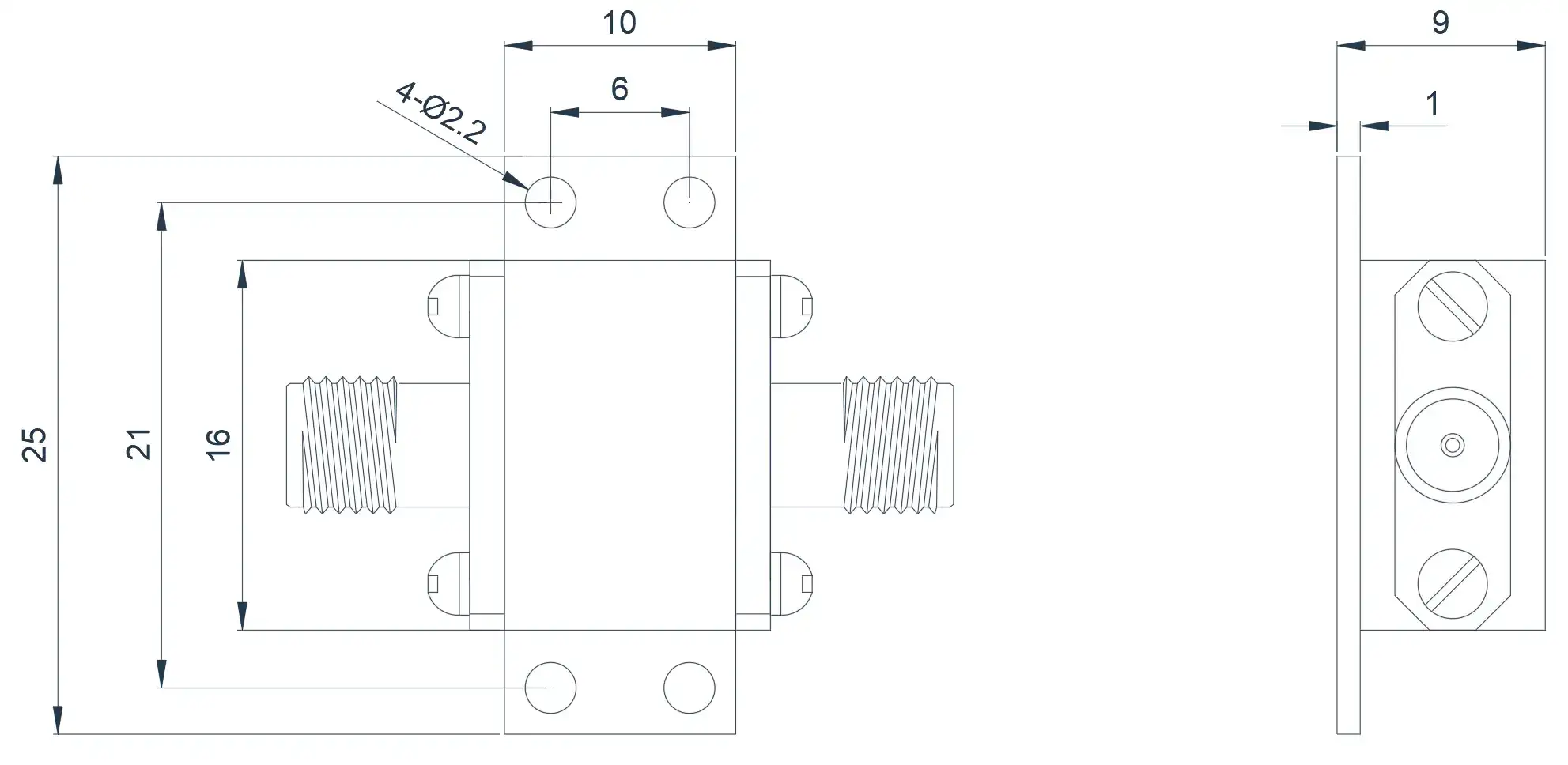

18.0~40.0GHz 典型同轴隔离器
产品概览
以下为常用的同轴隔离器产品。该产品覆盖 Ku K- band 范围，相对带宽最高可达 10%。尺寸、端口和频段可根据您的要求进行定制。
型号
频率(GHz)
最大带宽
插入损耗(dB) 最大值
隔离度(dB) 最小值
VSWR 最大值
连接器
工作温度(℃)
峰值/连续波/反射功率(Watt)
方向
HCITA180T400G⬇
18.0~40.0
10%
0.6
18
1.35
2.92
-55~+85℃
20/5/1
Clockwise
HCITB180T400G⬇
18.0~40.0
10%
0.6
18
1.35
2.92
-55~+85℃
20/5/1
Counter Clockwise
关于 HzBeat
HzBeat 是一家领先的 RF 元器件制造商，专注于 RF 环行器和隔离器；作为 RF 环行器和隔离器（20MHz–200GHz）的全球供应商，我们提供微带、带线、同轴和波导解决方案，服务于通信系统、雷达、卫星和医学成像等应用。
如需详细技术文档、样品申请或定制需求，请随时联系我们。—— 我们将在 24 小时内回复，确保您获得适合设计需求的精准解决方案。
定制与选择指南
- 工作频段:确保其覆盖系统所需的全部频率。
- 功率承受能力:根据系统发射功率（平均功率和峰值功率）进行选择，并预留一定余量。
- 性能要求:明确插入损耗、隔离度以及 VSWR/回波损耗的具体要求。
- 环境条件:考虑工作温度范围、振动、湿度等。
- 成本与交期:在满足性能要求的同时，平衡成本和项目周期。
为什么选择我们的产品
- 深厚的技术实力:我们在铁氧体材料和微波磁学领域拥有 18 年以上的研发经验。
- 全自动化生产线:确保每一个产品单元都具备一致的卓越品质与可靠性。
- 专业应用支持:我们的工程团队可及时提供技术选型、定制和故障分析服务。
- 有竞争力的价格与交期:规模化生产带来的成本优势，使我们能够快速响应您的订单。
