S 波段 2.9–3.3GHz 带线隔离器
用于 S 波段 RF 前端保护的紧凑型 100W 带线隔离器
- HzBeat 2.9–3.3GHz 带线隔离器专为需要低插入损耗、稳定隔离和紧凑机械集成的 S 波段 RF 系统设计。
- 该器件具备 100W CW 功率能力和 12.7×12.7×8 mm 封装，适用于 RF 前端模块、发射链路和紧凑型微波组件。
- 器件提供 0.35 dB 最大插入损耗、20 dB 最小隔离度、1.25 最大 VSWR 和顺时针方向，可为 S 波段信号提供可靠保护。
核心特性与优势
- S 波段 2.9–3.3GHz 覆盖：适用于典型 S 波段 RF 前端和发射系统。
- 100W CW 功率能力：支持需要连续波功率承载能力的前端保护应用。
- 低插入损耗：0.35 dB 最大插入损耗有助于降低发射链路中的功率损失。
- 20 dB 隔离度：帮助抑制反射功率并保护上游 RF 器件。
- 紧凑带线封装：13 × 13 × 8 mm 外形便于集成到小型微波模块。
- 宽温工作：适用于 –55°C 至 +85°C 的严苛 RF 工作环境。
典型应用
- S 波段 RF 前端模块
- 雷达发射机与接收机保护电路
- 功率放大器输出保护
- 微波通信设备
- 相控阵与有源天线系统
- 测试与测量设备
- 需要 100W CW 功率能力的紧凑型 RF 系统

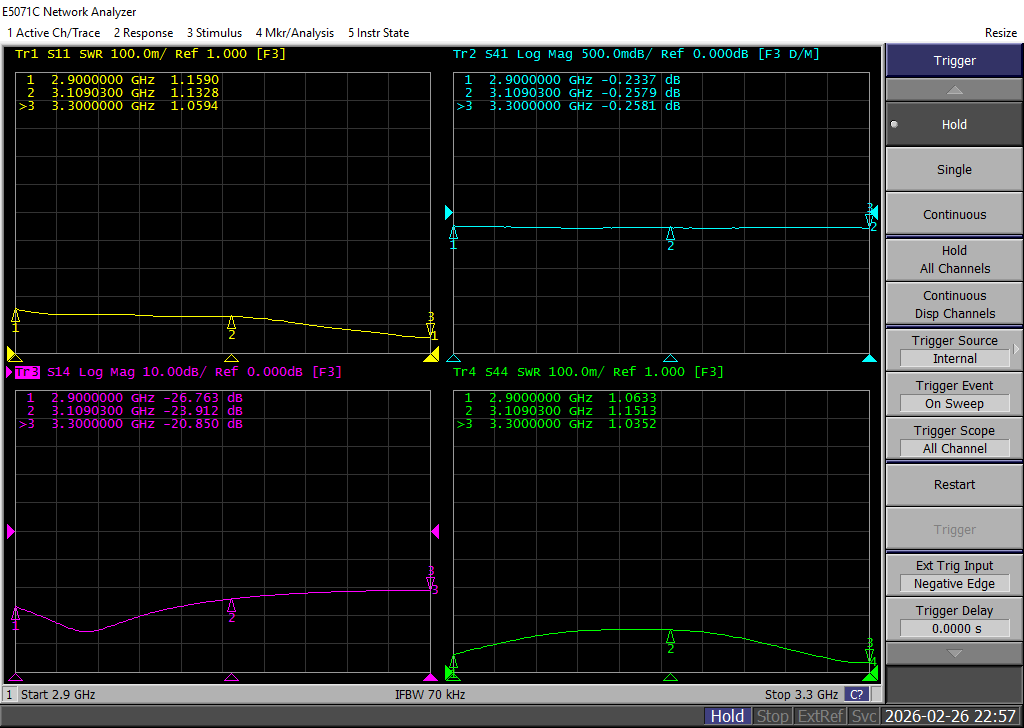

电气性能表与产品外观
2.9~3.3GHz S 波段带线隔离器
型号
频率 (GHz)
最大带宽
最大插入损耗 (dB)
最小隔离度 (dB)
最大驻波比
工作温度 (°C)
峰值/连续波功率 (W)
尺寸 (mm)
方向
HDITC29T33G⬇
2.9~3.3
Full
0.35
20.0
1.25
-55~+85°C
500/100
12.7×12.7×8
Clockwise
HDITC29T33G⬇
HDITC29T33G⬇
关于 HzBeat
HzBeat 是一家领先的 RF 元器件制造商，专注于 RF 环行器和隔离器；作为 RF 环行器和隔离器（20MHz–200GHz）的全球供应商，我们提供微带、带线、同轴和波导解决方案，服务于通信系统、雷达、卫星和医学成像等应用。
如需详细技术文档、样品申请或定制需求，请随时联系我们。—— 我们将在 24 小时内回复，确保您获得适合设计需求的精准解决方案。
定制与选择指南
- 工作频段:确保其覆盖系统所需的全部频率。
- 功率承受能力:根据系统发射功率（平均功率和峰值功率）进行选择，并预留一定余量。
- 性能要求:明确插入损耗、隔离度以及 VSWR/回波损耗的具体要求。
- 环境条件:考虑工作温度范围、振动、湿度等。
- 成本与交期:在满足性能要求的同时，平衡成本和项目周期。
为什么选择我们的产品
- 深厚的技术实力:我们在铁氧体材料和微波磁学领域拥有 18 年以上的研发经验。
- 全自动化生产线:确保每一个产品单元都具备一致的卓越品质与可靠性。
- 专业应用支持:我们的工程团队可及时提供技术选型、定制和故障分析服务。
- 有竞争力的价格与交期:规模化生产带来的成本优势，使我们能够快速响应您的订单。
相关产品
有任何问题？欢迎留言联系我们。
请提供频段、目标插入损耗/隔离度/VSWR、功率等级和项目周期等信息，我们将为您匹配合适的产品结构方案，并提供 S 参数支持。我们将在 24 小时内与您联系。
