表面贴装技术微带环行器
X Band, Ku Band. (8GHz-18GHz)
- 表面贴装技术（SMT）微带环行器系列专为轻松集成到表面贴装组件中而设计，可为广泛的电子应用提供灵活性。
- 这些环行器具有尺寸紧凑、高性能以及兼容 SMT 装配工艺等特点。
- 它们非常适用于现代通信系统、相控阵天线和射频前端模块，在这些应用中，节省空间和高效装配至关重要。SMT 微带环行器系列通过无缝的 SMT 集成，实现可靠的信号路由与隔离。
核心特性与优势
- 超紧凑且轻量化：采用 LTCC 和集成化设计，可实现非常小的尺寸（例如 3.2x2.5x1.2mm）和仅为零点几 gram 的重量，大幅节省 PCB 空间。非常适合高集成模块。
- 表面贴装封装：符合 SMT 工艺要求，可通过回流焊直接安装到 PCB 上。非常适合自动化、大规模生产，可显著降低装配成本和时间。
- 优异的高频性能：平面结构可在高频和超高频频段（例如 C、X、Ku、Ka 频段）提供出色性能，寄生参数低且性能稳定。
- 高可靠性：全固态结构，无活动部件，具备抗振动和抗冲击能力。LTCC 材料具有良好的热稳定性和较长的工作寿命。
- 出色的一致性：采用类似半导体的工艺制造，与同轴或带状线环行器相比，具备更好的批次一致性和产品重复性。
典型应用
- 雷达系统：用于 T/R 模块，在发射和接收路径之间切换，保护低噪声放大器免受高功率发射信号影响。
- 移动通信基础设施：在 5G/4G 基站 Massive MIMO 天线系统中隔离发射和接收信号。
- 点对点/点对多点无线电：用于微波中继通信和卫星通信终端，实现单天线同时承担发射和接收功能。
- 测试与测量设备：用于信号源和频谱分析仪等设备中的信号路由与隔离。
- IoT 与无人机：在对尺寸和重量有严格限制的设备中实现高效的射频信号管理。
电气性能表与产品外观

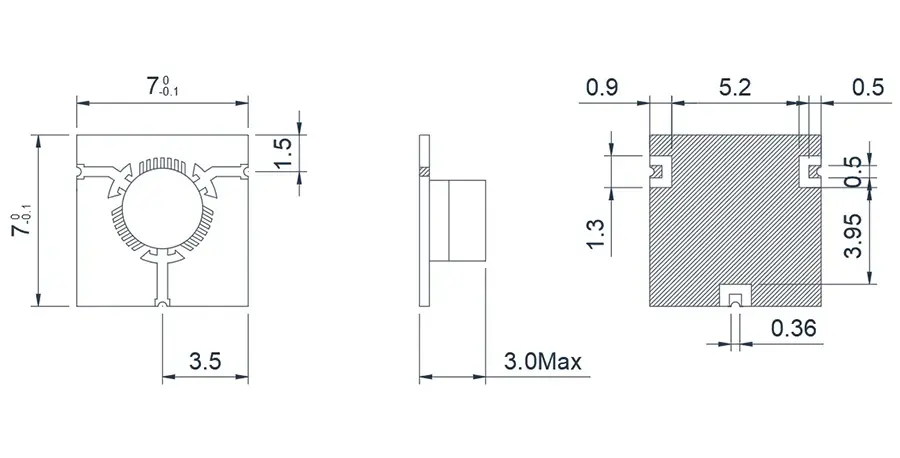

8.0~12.0GHz 表面贴装技术微带 'T' 结环行器
型号
频率(GHz)
最大带宽
插入损耗(dB) 最大值
隔离度(dB) 最小值
VSWR 最大值
工作温度(℃ )
峰值/连续波/反射功率(Watt)
方向
HMCTE80T120G⬇
8.0~12.0
FULL
0.6
18
1.3
-55~+85℃
20/10
Clockwise
HMCTF80T120G⬇
8.0~12.0
FULL
0.6
18
1.3
-55~+85℃
20/10
Counter Clockwise

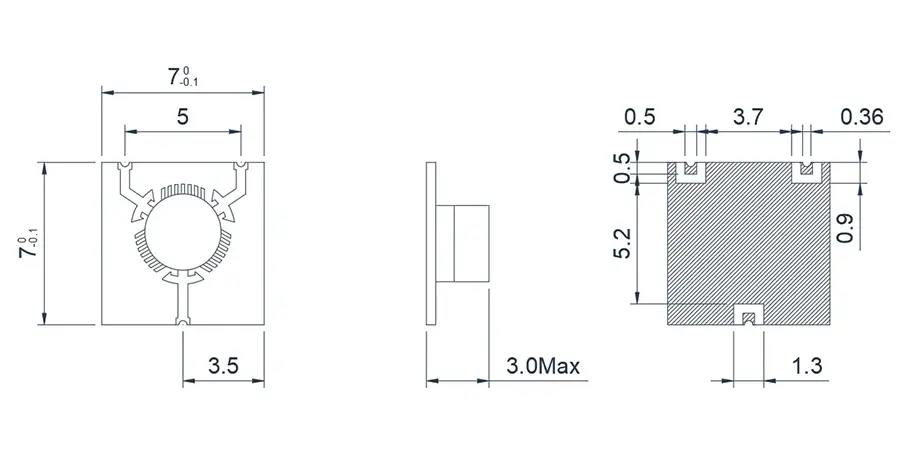

8.0~12.0GHz 表面贴装技术微带 'Y' 结环行器
型号
频率(GHz)
最大带宽
插入损耗(dB) 最大值
隔离度(dB) 最小值
VSWR 最大值
工作温度(℃ )
峰值/连续波/反射功率(Watt)
方向
HMCYE80T120G⬇
8.0~12.0
FULL
0.6
18
1.3
-55~+85℃
20/10
Clockwise
HMCYF80T120G⬇
8.0~12.0
FULL
0.6
18
1.3
-55~+85℃
20/10
Counter Clockwise

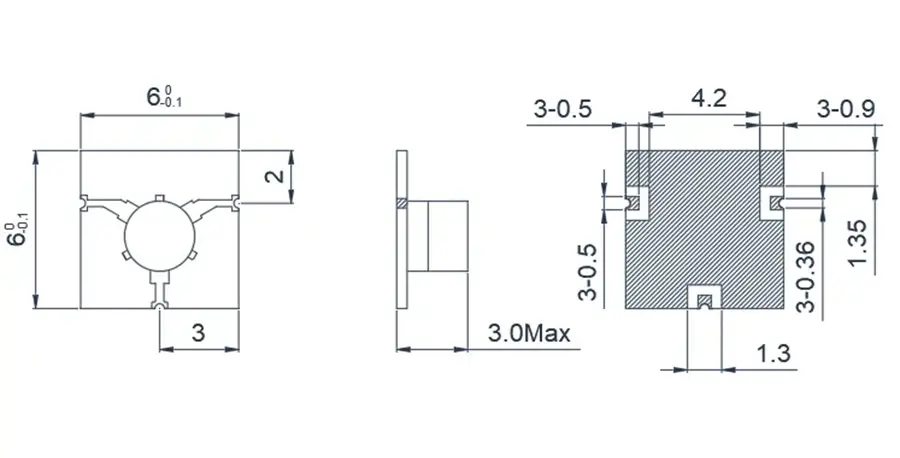

14.0~18.0GHz 表面贴装技术微带 'T' 结环行器
型号
频率(GHz)
最大带宽
插入损耗(dB) 最大值
隔离度(dB) 最小值
VSWR 最大值
工作温度(℃ )
峰值/连续波/反射功率(Watt)
方向
HMCTE140T180G⬇
14.0~18.0
FULL
0.6
18
1.3
-55~+85℃
20/10
Clockwise
HMCTF140T180G⬇
14.0~18.0
FULL
0.6
18
1.3
-55~+85℃
20/10
Counter Clockwise

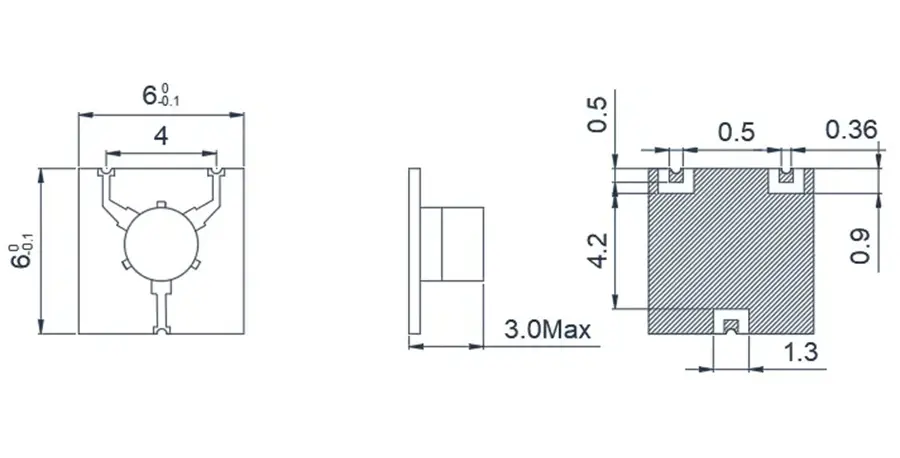

14.0~18.0GHz 表面贴装技术微带 'Y' 结环行器
型号
频率(GHz)
最大带宽
插入损耗(dB) 最大值
隔离度(dB) 最小值
VSWR 最大值
工作温度(℃ )
峰值/连续波/反射功率(Watt)
方向
HMCYE140T180G⬇
14.0~18.0
FULL
0.6
18
1.3
-55~+85℃
20/10
Clockwise
HMCYF140T180G⬇
14.0~18.0
FULL
0.6
18
1.3
-55~+85℃
20/10
Counter Clockwise

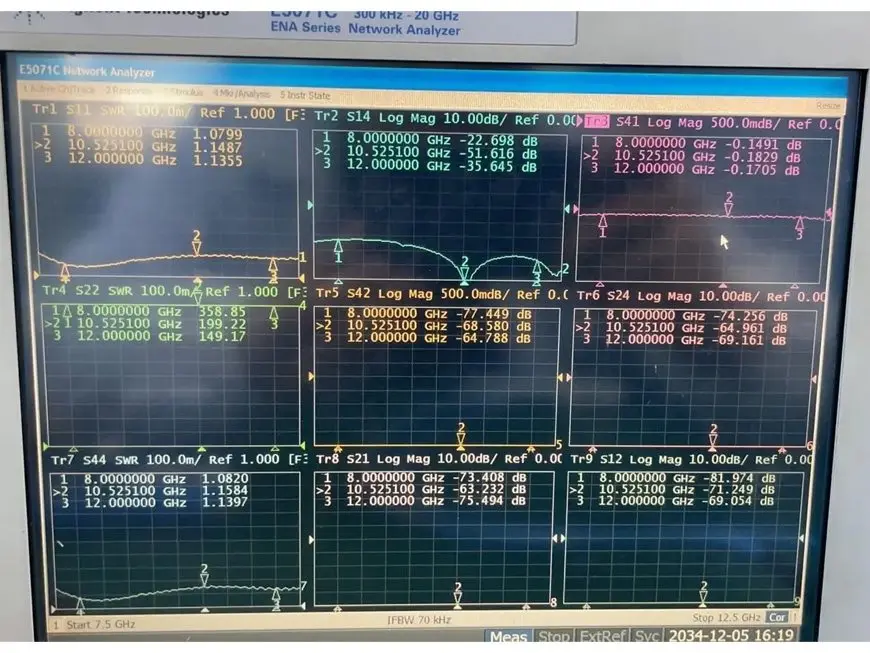

HMCYE80T120G 8.0GHz-12.0GHz
HMCYE80T120G 8.0GHz-12.0GHz
关于 HzBeat
HzBeat 是一家领先的 RF 元器件制造商，专注于 RF 环行器和隔离器；作为 RF 环行器和隔离器（20MHz–200GHz）的全球供应商，我们提供微带、带线、同轴和波导解决方案，服务于通信系统、雷达、卫星和医学成像等应用。
如需详细技术文档、样品申请或定制需求，请随时联系我们。—— 我们将在 24 小时内回复，确保您获得适合设计需求的精准解决方案。
定制与选择指南
- 工作频段:确保其覆盖系统所需的全部频率。
- 功率承受能力:根据系统发射功率（平均功率和峰值功率）进行选择，并预留一定余量。
- 性能要求:明确插入损耗、隔离度以及 VSWR/回波损耗的具体要求。
- 环境条件:考虑工作温度范围、振动、湿度等。
- 成本与交期:在满足性能要求的同时，平衡成本和项目周期。
为什么选择我们的产品
- 深厚的技术实力:我们在铁氧体材料和微波磁学领域拥有 18 年以上的研发经验。
- 全自动化生产线:确保每一个产品单元都具备一致的卓越品质与可靠性。
- 专业应用支持:我们的工程团队可及时提供技术选型、定制和故障分析服务。
- 有竞争力的价格与交期:规模化生产带来的成本优势，使我们能够快速响应您的订单。
相关产品
有问题？欢迎随时留言咨询。
请告诉我们频段、目标 IL/隔离度/VSWR、功率等级和项目周期 —— 我们将为您匹配最佳拓扑结构并提供 S 参数。我们将在 24 小时内与您联系。
| 型号 | 频率(GHz) | 最大带宽 | 插入损耗(dB) 最大值 | 隔离度(dB) 最小值 | VSWR 最大值 | 工作温度(℃ ) | 峰值/连续波/反射功率(Watt) | 方向 |
|---|---|---|---|---|---|---|---|---|
