Ku 波段 12–18GHz 波导隔离器
适用于 Ku 波段 RF 与微波系统的 WR-62 波导隔离器
- HzBeat 12–18GHz 波导隔离器专为采用 WR-62 / WG-18 标准波导接口的 Ku 波段 RF 系统设计。
- 产品具有最大插入损耗 0.3 dB、最小隔离度 20 dB 和最大 VSWR 1.25，可在波导系统中实现稳定的反射功率抑制和前端保护。
- 该器件支持 300W CW / 100W 反向功率处理能力，外形尺寸为 97.4 × 38 × 33.3 mm，并可根据项目需求定制端口位置和产品尺寸。
核心特性与优势
- Ku 波段 12–18GHz 覆盖：覆盖完整 Ku 波段范围，适用于雷达、卫星通信、微波链路和 RF 前端系统。
- WR-62 / WG-18 接口：采用标准波导接口设计，便于 Ku 波段模块和系统集成。
- 低插入损耗：最大插入损耗 0.3 dB，有助于降低传输损耗并保持 RF 链路效率。
- 最小 20 dB 隔离度：有助于在 Ku 波段波导路径中抑制反射功率，并保护上游 RF 元器件。
- 300W CW / 100W RP：支持 300W CW 功率和 100W 反向功率，适用于高要求波导应用。
- 可定制机械设计：端口位置、产品尺寸和安装细节可根据系统需求进行评估和调整。
典型应用
- Ku 波段卫星通信系统
- 雷达发射机和接收机前端保护
- 波导 RF 信号路由和反射功率抑制
- 微波通信链路
- Ku 波段系统测试与测量设备
- 高功率波导模块和 RF 组件
- 需要 WR-62 / WG-18 波导集成的定制系统

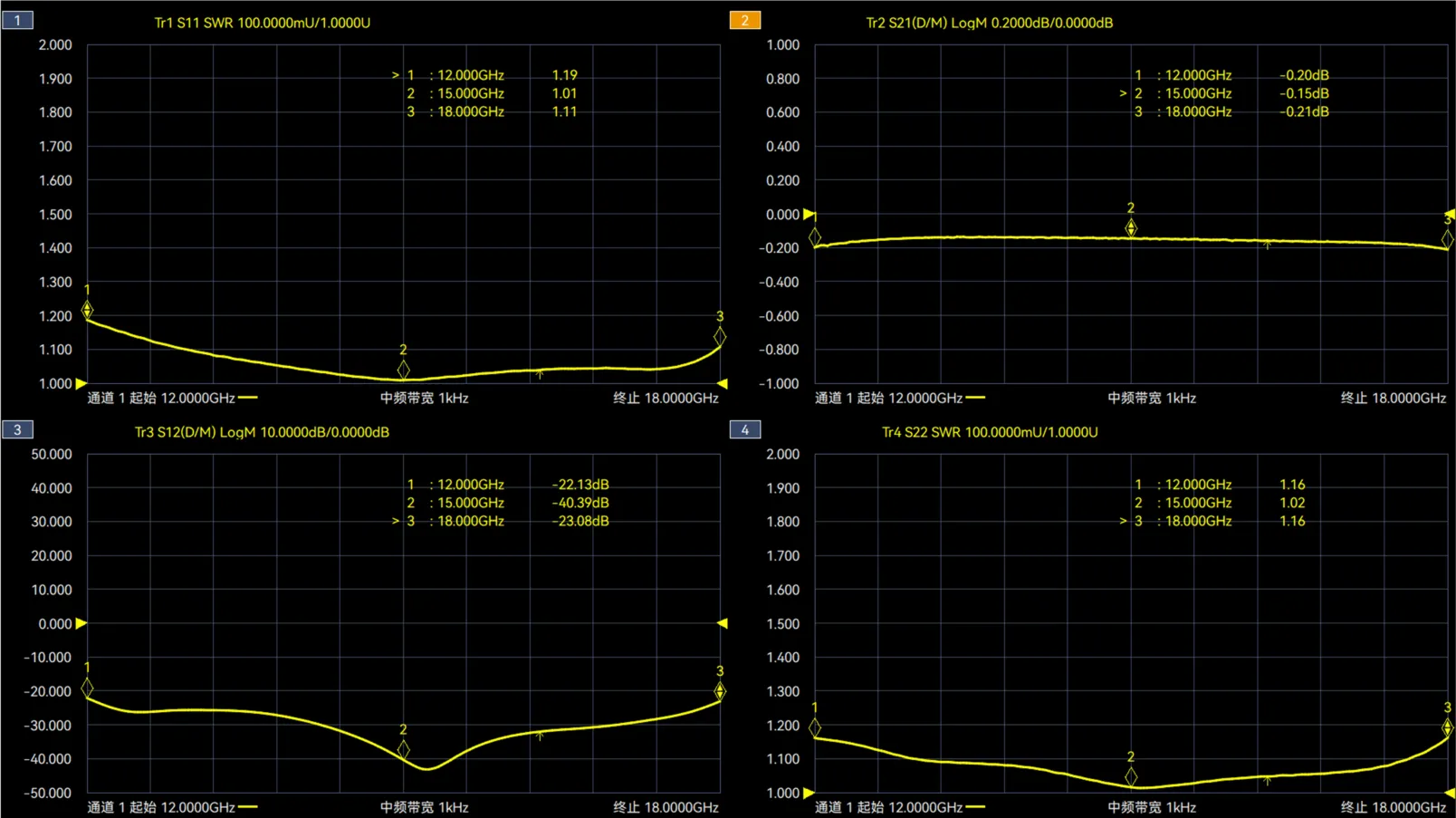

电气性能表与产品外观
12~18GHz Ku 波段 WR-62 波导隔离器
型号
频率 (GHz)
最大带宽
最大插入损耗 (dB)
最小隔离度 (dB)
最大驻波比
连接器
工作温度 (°C)
连续波/反射功率 (W)
尺寸 (mm)
HWIT120T180G⬇
12.0~18.0
Full
0.3
20
1.25
WR-62
-55~+85°C
300/100
97.4×38×33.3
HWIT120T180G⬇
HWIT120T180G⬇
关于 HzBeat
HzBeat 是一家领先的 RF 元器件制造商，专注于 RF 环行器和隔离器；作为 RF 环行器和隔离器（20MHz–200GHz）的全球供应商，我们提供微带、带线、同轴和波导解决方案，服务于通信系统、雷达、卫星和医学成像等应用。
如需详细技术文档、样品申请或定制需求，请随时联系我们。—— 我们将在 24 小时内回复，确保您获得适合设计需求的精准解决方案。
定制与选择指南
- 工作频段:确保其覆盖系统所需的全部频率。
- 功率承受能力:根据系统发射功率（平均功率和峰值功率）进行选择，并预留一定余量。
- 性能要求:明确插入损耗、隔离度以及 VSWR/回波损耗的具体要求。
- 环境条件:考虑工作温度范围、振动、湿度等。
- 成本与交期:在满足性能要求的同时，平衡成本和项目周期。
为什么选择我们的产品
- 深厚的技术实力:我们在铁氧体材料和微波磁学领域拥有 18 年以上的研发经验。
- 全自动化生产线:确保每一个产品单元都具备一致的卓越品质与可靠性。
- 专业应用支持:我们的工程团队可及时提供技术选型、定制和故障分析服务。
- 有竞争力的价格与交期:规模化生产带来的成本优势，使我们能够快速响应您的订单。
